Ниже представлена принципиальная схема двухтактного усилителя мощности Marantz T1 на лампах 845. В усилителе использованы лампы: 300B, 845.
Marantz T1 push-pull 845 vacuum tube amplifier Schematic.
^Нажмите для увеличения^

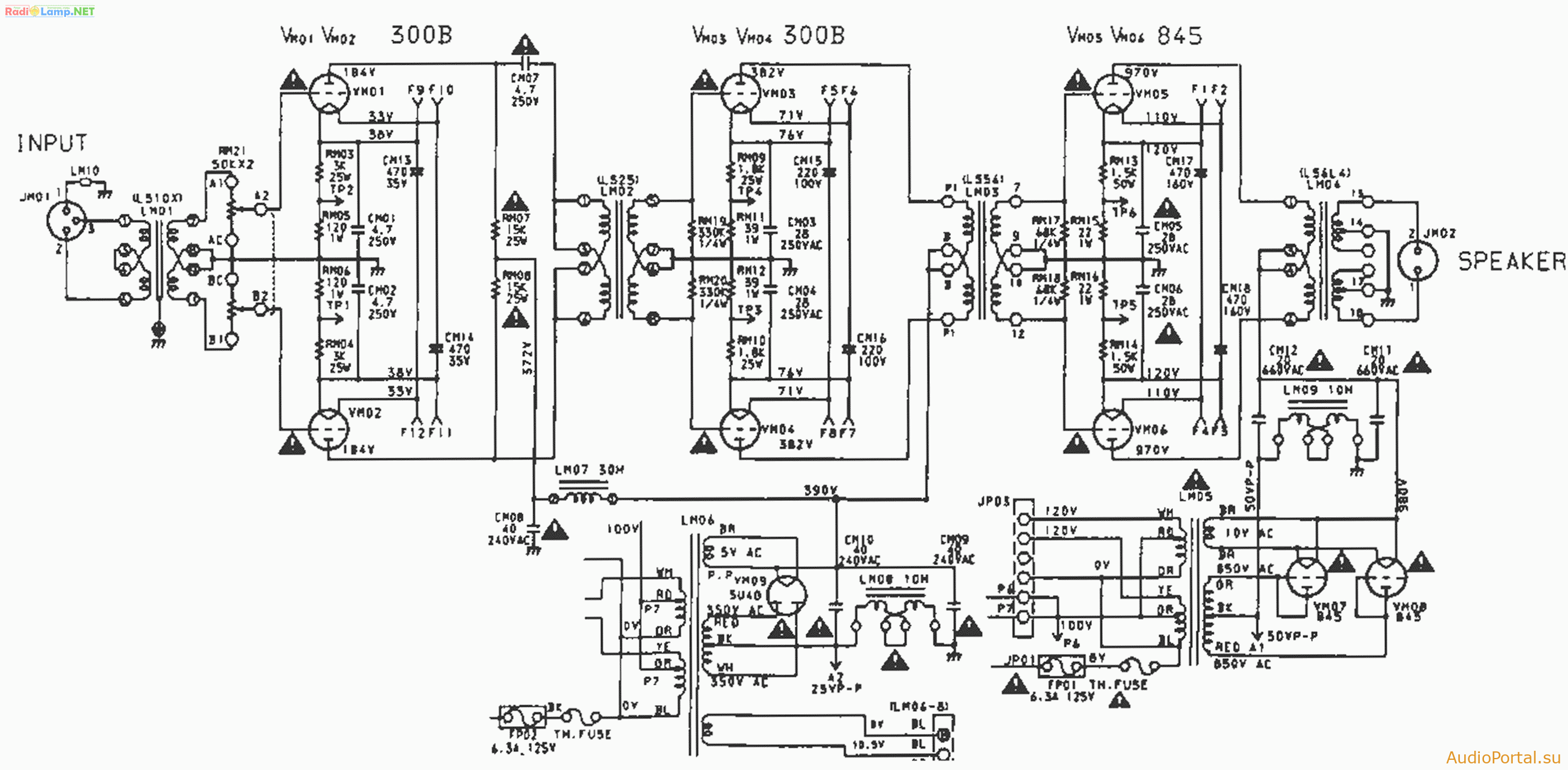

Рис. 1. Схема двухтактного усилителя мощности Marantz T1 на лампах 845.
