Изготовитель: ВНИИРПА им. А.С. Попова.

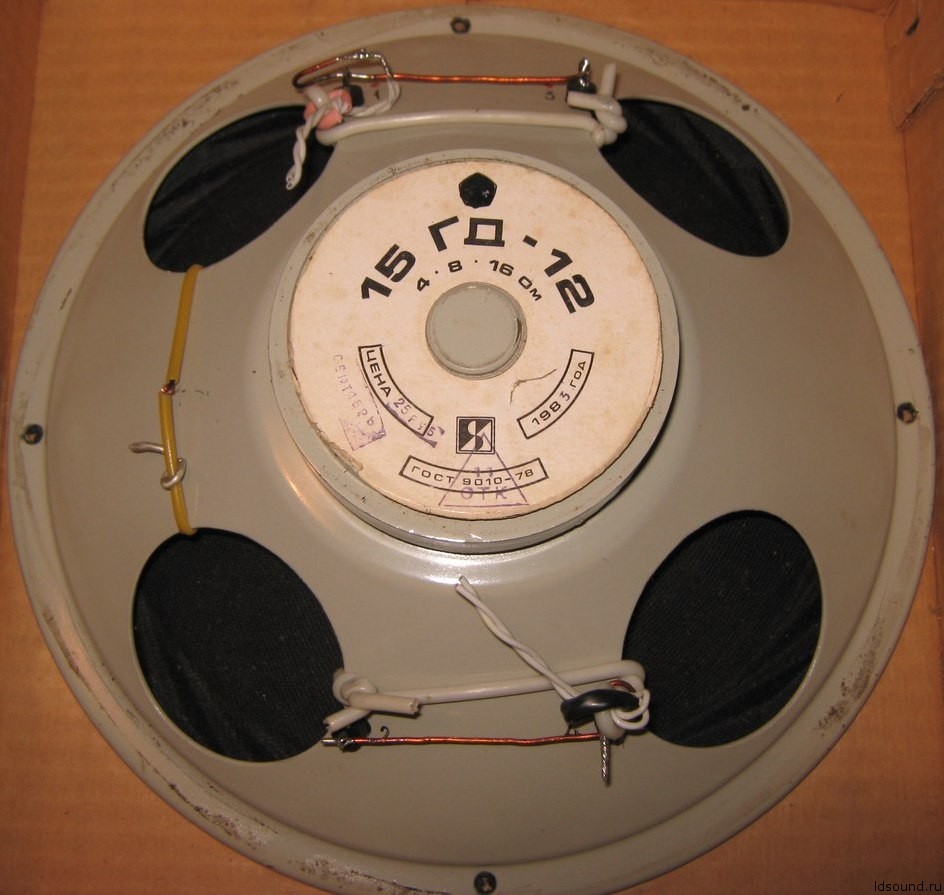

^Нажмите для увеличения^

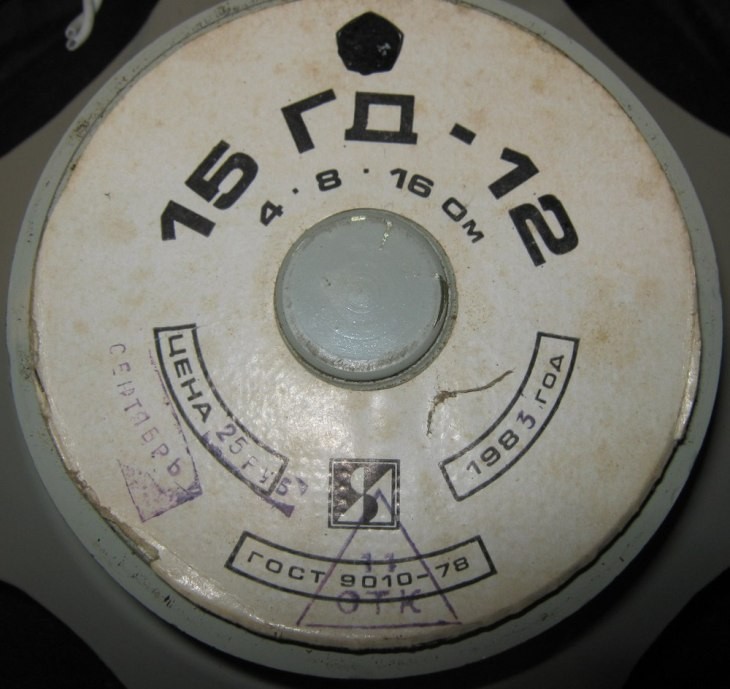

^Нажмите для увеличения^
Технические характеристики:
Широкополосный динамик с двумя звуковыми катушками
Диапазон частот: 40 – 16000 Гц
Неравномерность АЧХ: ±6 дБ
Чувствительность: 92 дБ
Номинальная мощность:
15 Вт при 4 или 16 Ом
8 Вт при 8 Ом
Сопротивление на контактах 1-2 и 3-4: 8 Ом
Сопротивление при последовательном соединении 1-2-3-4: 16 Ом
Сопротивление при параллельном соединении 1-2 + 3-4: 4 Ом
Частота основного резонанса на 16 Ом: 40 Гц (±15 Гц)
Звуковое давление:
сопротивление 4 и 16 Ом: 0,25 Па
сопротивление 8 Ом: 0,2 Па
Максимальное подводимое напряжение при:
последовательном соединении катушек: 16 В
параллельном соединении катушек: 8 В
включении одной катушки: 8 В
Размер: Ø250х93 мм
Вес: 1,4 кг
^Нажмите для увеличения^
Схема подключения
Описание:
Головка громкоговорителя динамическая предназначена для применения в бытовой радиоаппаратуре в выносных открытых акустических системах при работе в помещениях. Головка громкоговорителя электродинамического типа, широкополосная, круглая. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Является более старой версией 15 ГДШ-1.

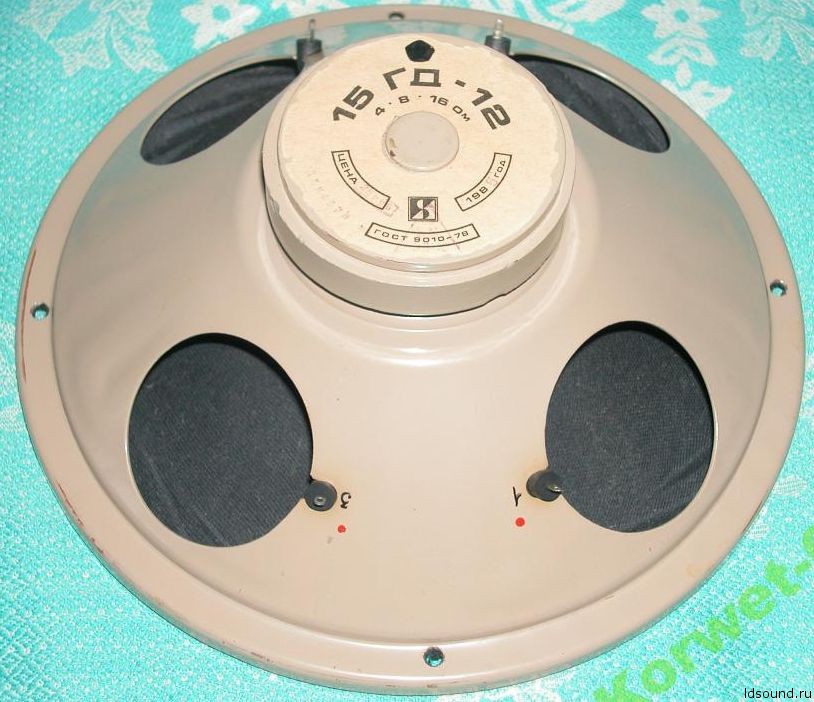

^Нажмите для увеличения^
^Нажмите для увеличения^
Звуковая катушка головки состоит из двух обмоток, что обеспечивает согласование ее с различными типами усилителей. При последовательном соединении обмоток величина электрического сопротивление будет 16 Ом, при параллельном – 4 Ом, при использовании одной звуковой катушки – 8 Ом.
^Нажмите для увеличения^
^Нажмите для увеличения^
Номинальная выходная мощность усилителя, к которому подключают головку, должна быть при последовательном и параллельном соединении катушек – не более 15 Вт, при использовании одной обмотки – 8 Вт. При использовании усилителей большей мощности приведет к выходу из строя головок.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

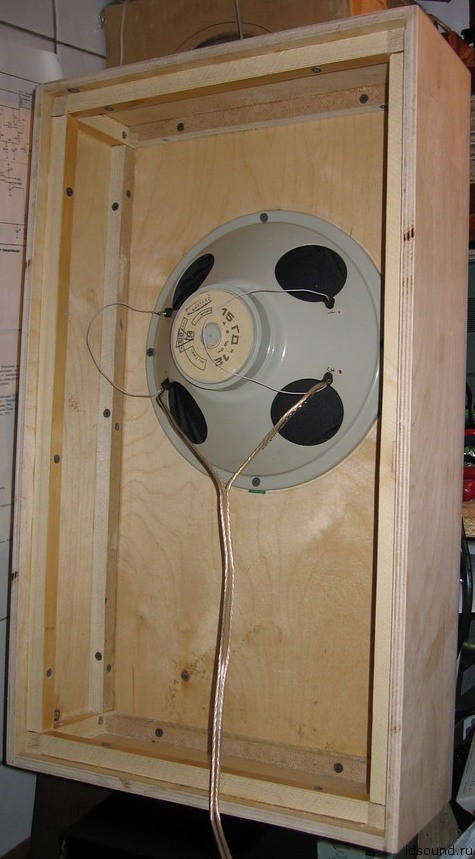

Головку рекомендуется применят о открытом акустическом оформлении, глубина которого должна определятся высотой головки, а задняя стенка иметь перфорации не менее, чем на 50% площади или обтяжку акустически прозрачной тканью. Глубина системы должна быть 120 – 150 мм, соотношении сторон 1:3:5, а толщина стенки не менее 12 мм. Пример выполнении АС с головкой 15 ГД-12 приведен на рисунке ниже.
^Нажмите для увеличения^

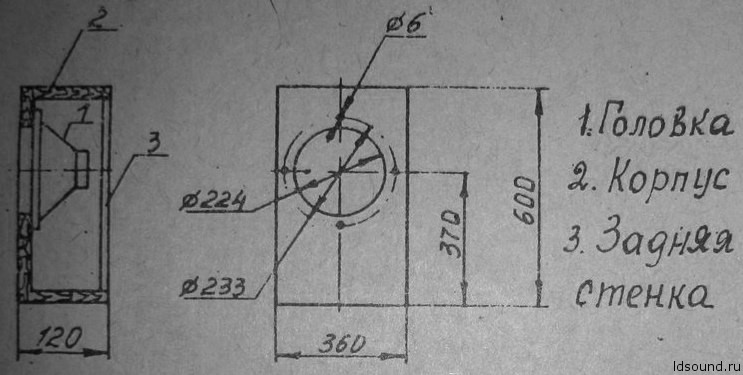

Рекомендуемое оформление
^Нажмите для увеличения^
В закрытых акустических системах головку применять только при подведении номинальной мощности не выше 8-15 Вт.
Паспорт 15 ГД-12
