Изготовитель: завод «Динамик», г. Гагарин, выпуск с 1975 года.
^Нажмите для увеличения^
^Нажмите для увеличения^
Назначение: акустическая система предназначена для использования в высококачественной монофонической, стереофонической и квадрафонической аппаратуре. Аналогична 20 АС-1.
Основные технические характеристики:
Диапазон рабочих частот: 63 – 18000 Гц
Неравномерность АЧХ: ±6 дБ
Среднее стандартное звуковое давление: 0,25 Па
Номинальная мощность: 20 Вт
Номинальное электрическое сопротивление: 16 Ом
Размеры (ВхШхГ): 450х310х250 мм
Масса: 9 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

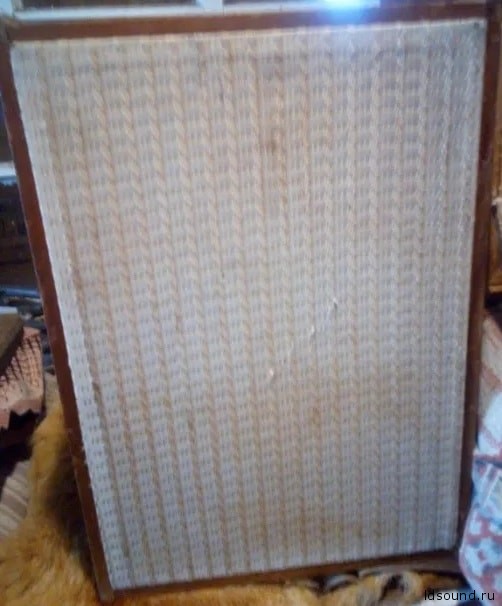

Корпус изготовлен из не разборного прямоугольного ящика закрытого типа со съемной задней стенкой, из фанеры. Внешне фанерован под ценные породы дерева и покрыт лаком. Передняя панель закрывается съемной декоративной рамкой с акустически прозрачной тканью.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
В акустической системе установлены четыре динамические головки 4 ГД-43 (4 ГД-43Е) или 5 ГДШ-5 + две 3 ГД-31, которые находятся на передней стенке и крепятся с внутренней стороны, там же находится и конденсатор емкостью 2 мкФ. На задней стенке корпуса имеется разъем типа СГ-5 для подключения внешнего кабеля.
