Лампа ГП-3 — регулирующий тетрод





^Нажмите для увеличения^ Схема соединения электродов лампы ГП-3	^Нажмите для увеличения^ Корпус лампы ГП-3

Описание

Высоковольтный регулирующий тетрод для работы в электронных высоковольтных стабилизаторах напряжения. Оформление — стеклянное. Масса 200 г.



Основные данные при Uн = 6,3 В; Uc2 = 80 В; Uа = 1,2 кВ; Iа = 5 мА
Параметр	Условия	ГП-3	Ед. изм.
Аналог	—	—	—
Ток накала	—	1,5±0,15	А
Ток второй сетки	—	≤0,2	мА
Ток первой сетки обратный	—	≤3	мкА
Напряжение первой сетки в рабочей точке	—	-5,5±1,5	В
Напряжение запирания первой сетки	при Uс2 = 100 В; Ia = 0,2 мА	≤-18	В
Крутизна характеристики	—	2,65±0,55	—
Коэффициент усиления	—	≥25000	—
Межэлектродные емкости	сетка-катод	≤23	пФ
	анод-катод	≤5
	сетка-анод	≤0,05
Наработка	—	≥1000	ч



Предельные эксплуатационные данные
Параметр	Условия	ГП-3	Ед. изм.
Напряжение накала	—	5,7-6,9	В
Напряжение анода	—	10	кВ
	при включении холодной лампы	20
Напряжение анода минимальное	при Ia = 15 мА	1	кВ
	при Ia = 10 мА	0,7
	при Ia = 5 мА	0,5
Напряжение второй сетки	—	120	В
	при включении холодной лампы	200
Напряжение первой сетки	—	-50	В
	кратковременное при длительности не более 2 с	-2	кВ
Напряжение между катодом и подогревателем	—	±150	В
Мощность, рассеиваемая анодом	—	60	Вт

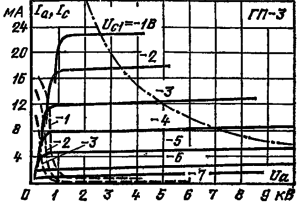

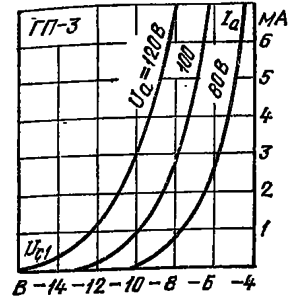

^Нажмите для увеличения^ Анодные характеристики лампы ГП-3 ^Нажмите для увеличения^ Анодно-сеточные характеристики лампы ГП-3

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
