Это небольшой ламповый усилитель для электрогитары, который был сделан некоторое время назад. Его мощности 5 Вт более чем достаточно, чтобы играть дома. Предусилитель выполнен на основе ламп EL84 и ECC83 (подобрать советские аналоги будет не проблема). Силовой трансформатор на 100 Вт. Выходной трансформатор от старого кинескопного телевизора и имеет два выхода — выход 8 Ом динамика и 4 Ома. Выходное переключение сопротивления обеспечено резистором.

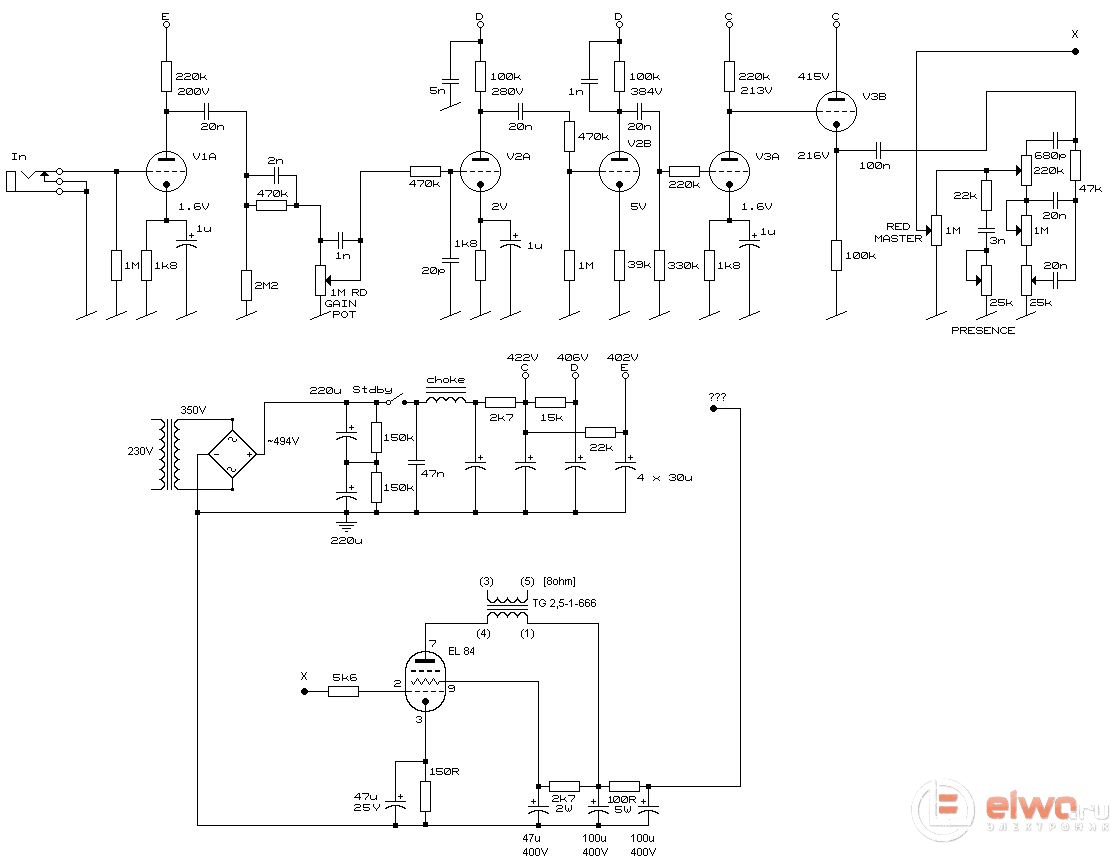

Схема гитарного SE УНЧ на лампах
^Нажмите для увеличения^
^Нажмите для увеличения^
Тут 2 варианта схемы, из которых было собрано нечто среднее. Вы уже сами выбирайте по возможностям и нуждам.
^Нажмите для увеличения^
Усилитель имеет два входа: большой и малой чувствительности, 3-полосная коррекция тембров (низкий, средний, высокий). Переключатель повышения низких частот и громкость звука. Синий светодиод указывает на работу накала ламп. Два переключателя на левой стороне усилителя: сила накала и мощность анода.
^Нажмите для увеличения^

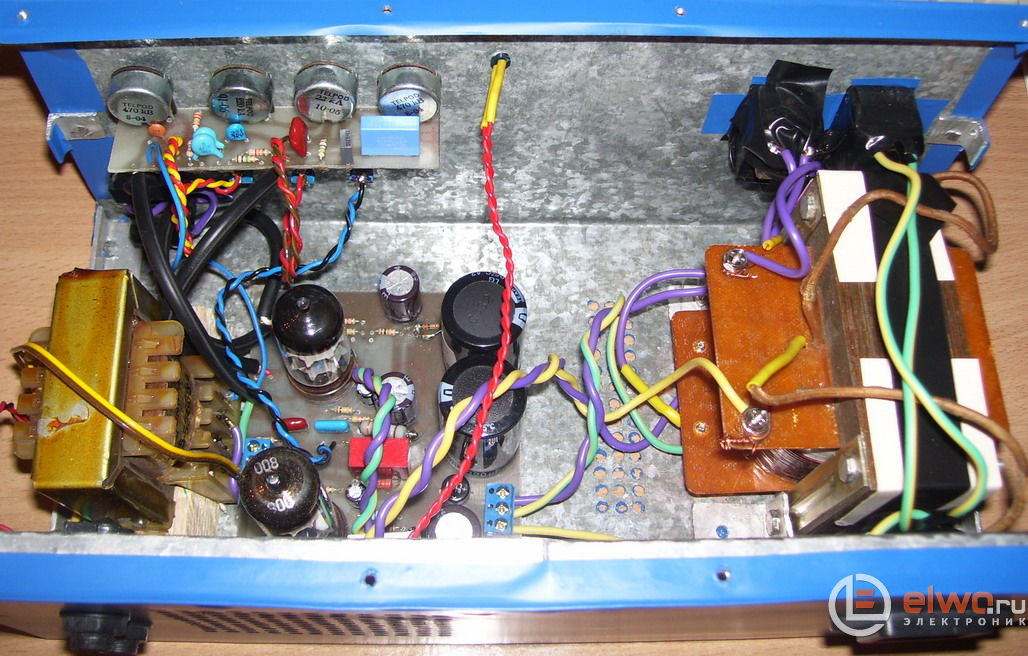

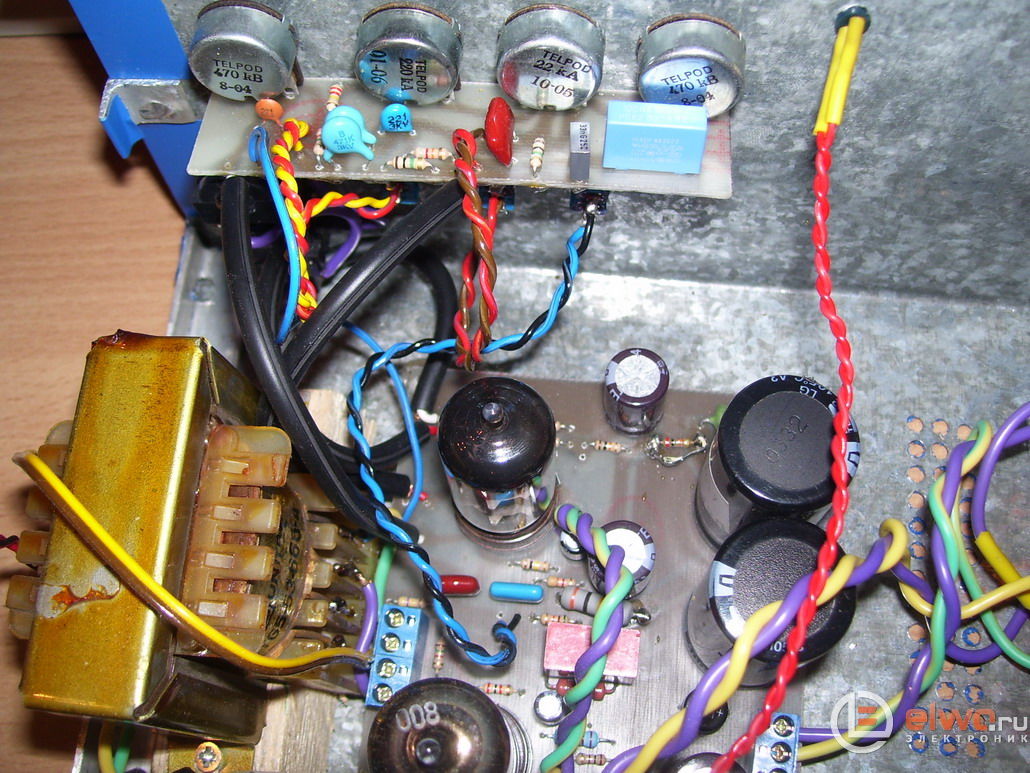

Для улучшения циркуляции воздуха сделаны отверстия в нижней части корпуса и задней части возле лампы EL84. Сам корпус выполнен из двух частей по 0,5 мм оцинкованного железа, которая согнута тисками: Обе секции крепятся угловыми алюминиевыми скобами болтами. Все держится довольно надёжно. Корпус оклеен матовой самоклейкой для мебели.
^Нажмите для увеличения^

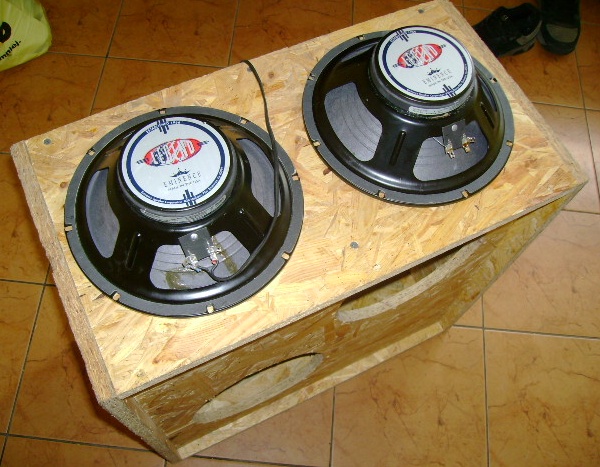

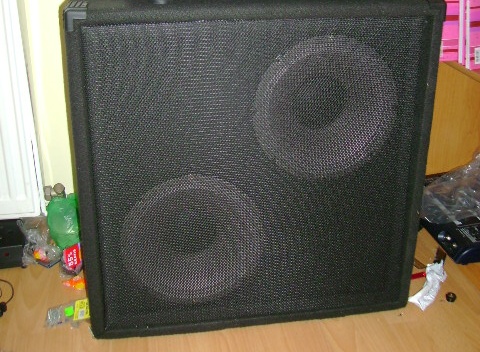

Динамик, точнее колонка, тоже сделана своими руками. Испытание на гитаре (Stratocaster HSS) полностью удовлетворило, нет гула и других лишних шумов. Так что можно смело собирать УНЧ — не разочарует.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Если хотите извлечь из EL34 максимум, рекомендуем источник питания на трансформаторе с выходным напряжением 230 — 250 В, потому что напряжение менее 200 В будет слишком низкое и выходной трансформатор на Raa = 2k не раскроет потенциал.
