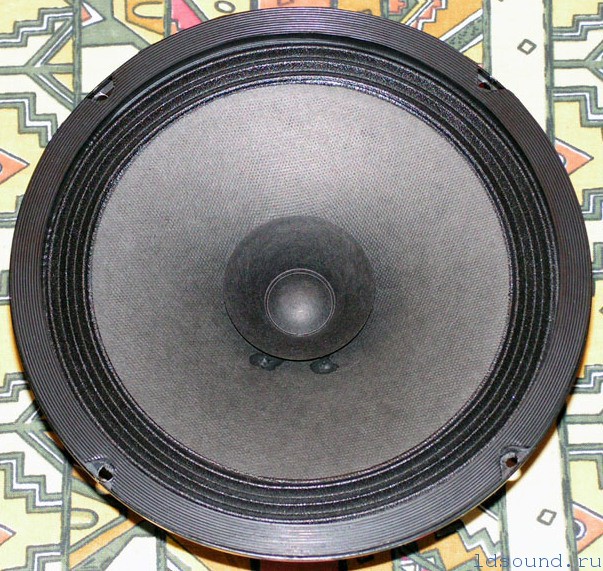

Как-то раз я залез на сайт avc.ru, где нашел широкополосный динамик (Visaton BG 20) по приемлемой цене. Выходило, что он не намного дороже наших 10ГДШ-2, 25ГДШ-12Д, но лучше их на порядок. У него хорошая штампованная рама, мощный магнит, легкий диффузор, ход 8 мм и чувствительность под 92 дБ.
^Нажмите для увеличения^
^Нажмите для увеличения^
Целый год я не мог добраться до обмера ГД, зато уже слушал их в 20 литровых корпусах (как раз разминка перед замерами). Наконец-то снял параметры Тиэль-Смолла, а затем и амплитудно-частотные характеристики динамиков. Измерения характеристик двух таких излучателей показали соответствие параметрам, заявленным производителем. Измеренные АЧХ отличаются от заводских лишь на высоких частотах, что обусловлено иным оформлением (акустический экран конечных размеров) при измерениях в домашних условиях.
^Нажмите для увеличения^
Осевая АЧХ динамика.
Ниже приведен график сравнения амплитудно-частотных характеристик, измеренных при отклонении от акустической оси динамика на 15 и 30 градусов, с осевой АЧХ. Делалось это с целью оценки диаграммы направленности данного излучателя в горизонтальной плоскости.
^Нажмите для увеличения^
Исследование направленности ГД.
Фактически эти измерения подтверждают факт слабой направленности широкополосных динамиков. Уже при 30 градусах АЧХ сильно искажается. Самое интересное – провал вблизи 9кГц превратился в пик. В итоге широкополосник превращается в обычный НЧ динамик, с резонансным явлением на 9 кГц.
^Нажмите для увеличения^
Сравнение АЧХ двух экземпляров ГД.
График АЧХ динамика №2 полностью совпадает с заводским графиком. Это показывает, что и в домашних условиях достаточно реально измерять амплитудно-частотные характеристики ГД.
ИЧХ динамика очень хороша – минимальный импеданс имеет значение 6,85Ом (250Гц) и возрастает до 32Ом на 20кГц. Резонансная частота соответствует заявленной – 36Гц.
^Нажмите для увеличения^
Импеданс динамика.
Получилось, что для раскрытия всего потенциала этих ГД понадобиться фазоинверторный тип акустического оформления, с внутренним объемом около 200 литров!!! В ЗЯ этот динамик вообще никак не встает. Решив, что 200 литров – это слишком, мне пришлось искать альтернативное решение – TQWP или труба Войта. Это единственное оформление, подходящее для BG20 (мое ИМХО). По литражу получается где-то 70-80 литров при настройке корпуса на 36-40Гц. Остается определиться с точной частотой настройки корпуса, толщиной материала, набраться сил, поднакопить финансы и начинать изготовление данных сабжей. Обо всем об этом читайте в статье TQWP на Visaton BG20. А пока я их слушаю (точнее слушал) вот в этих ящиках (корпус объемом 20 л):
^Нажмите для увеличения^
Автор проекта: Ефремов Алексей
