Корпус
Корпус АС выполнен из МДФ толщиной 19 мм и внутренним объемом 11,5 л. Внешние размеры (ВхШхГ): 350х200х270 мм. Так же можно использовать готовые корпуса от Jantzen Audio. Внутри корпуса использованы различные материалы для шумоизоляции корпуса: битумные листы, полиэстер и минеральная вата.
^Нажмите для увеличения^
Чертеж корпуса для самостоятельного изготовления
^Нажмите для увеличения^
^Нажмите для увеличения^
Параметры мидбаса. Мои измерения и заявленнеы
Фазоинвертор
Акустическая система с фазоинвертором, размеры которого показаны на чертеже. Но от оригинала я отрезал 25 мм с узкой стороны. В итоге получился фазоинвертор с частотой настройки 50 Гц.
^Нажмите для увеличения^
Чертеж фазоинвертора
Динамики
Мидбас: SEAS W15LY001 ВЧ: SEAS 22TAF/G
Мидбасовый динамик SEAS W15LY001 позволяет получить глубокий бас в небольшом корпусе. Так же он хорошо держит перегрузки и имеет низкие искажения при большой подводимой мощности. Высокочастотный динамик SEAS 22TAF/G имеет алюминиевый купол, благодаря которому диапазон простирается до 30 кГц. Чувствительность АС около 85 дБ/м/2,83 В.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Смоделированная АЧХ
^Нажмите для увеличения^
Фильтр АС
^Нажмите для увеличения^
Элементы фильтра
Измерения
^Нажмите для увеличения^
АЧХ динамиков без фильтра
^Нажмите для увеличения^
Фаза и импеданс АС

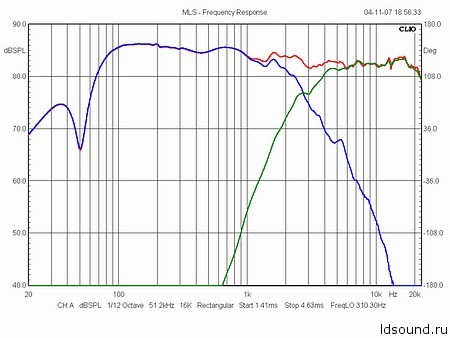

АЧХ с фильтром:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

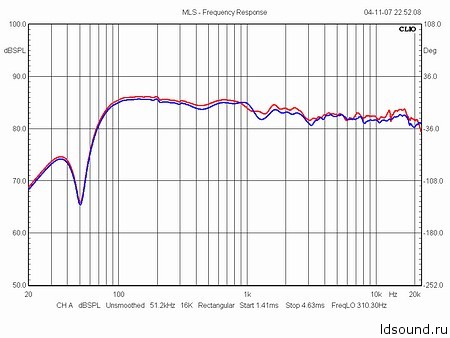

АЧХ пары акустических систем в сравнении. 1 м/2,83 В
По материалам: troelsgravesen.dk
