Лампа 6Ф12П(триод-пентод)

Радиолампы



Схема соединения электродов лампы 6Ф12П ^Нажмите для увеличения^
Схема соединения электродов лампы 6Ф12П

Корпус лампы 6Ф12П ^Нажмите для увеличения^
Корпус лампы 6Ф12П

Цоколь миниатюрных ламп с диаметром 22,5 мм ^Нажмите для увеличения^
Цоколь миниатюрных ламп с диаметром 22,5 мм

Описание

Триод-пентод широкополосный для усиления напряжения высокой и низкой частоты в устройствах широкого применения и работы в частотно-преобразовательных каскадах. Оформление — в стеклянной оболочке, миниатюрное. Масса 12,5 г.

Основные параметры    при Uн = 6,3 В,   Ua = 150 В,  Rк = 68 кОм, Uc2 = 150 В

Параметр Условия 6Ф12П Ед. изм.
Аналог — — —
Ток накала — 330±30 мА
Напряжение виброшумов — ≤100 мВ
Ток утечки между катодом и подогревателем — ≤20 мкА
Триодная часть
Ток анода — 12,5±3,5 мА
Обратный ток сетки — ≤0,2 мкА
Крутизна характеристики — 19-4 мА/В
Коэффициент усиления — 100 —
Входное сопротивление на частоте 100 МГц 1 кОм
Эквивалентное сопротивление внутриламповых шумов — 130 Ом
Межэлектродные емкости входная 4,2+1,8-1 пФ
выходная 0,26±0,08
проходная ≤2
Пентодная часть
Ток анода — 13±4 мА
Ток второй сетки — ≤2,2 мА
Обратный ток первой сетки — ≤0,2 мкА
Крутизна характеристики — 19-4 мА/В
Входное сопротивление на частоте 100 МГц 1 кОм
Эквивалентное сопротивление внутриламповых шумов — 250 Ом
Межэлектродные емкости входная 6,6±1,6 пф
выходная 1,9±0,5
проходная ≤0,02
Наработка — ≥2000 ч



Предельные эксплуатационные данные

Параметр Условия 6Ф12П Ед. изм
Напряжение накала — 5,7-7 В
Напряжение анода пентода — 300 В
при включении лампы 550
Напряжение анода триода — 250 В
при включении лампы 550
Напряжение триода при запертой лампе- 400 В
Напряжение второй сетки   — 250 В
Напряжение второй сетки пентода при включении лампы 550 В
Ток катода — 22 мА
Мощность, рассеиваемая анодом пентода — 5 Вт
Мощность, рассеиваемая анодом триода — 3,5 Вт
Мощность, рассеиваемая второй сеткой — 0,4 Вт
Напряжение между катодом и подогревателем — 160 В
Температура баллона лампы — 230 ºС
Устойчивость к внешним воздействиям
Ускорение при вибрации на частоте 2,5 (10-150 МГц) g
при многократных ударах 35
Интервал рабочих температур окружающей среды — -60…+70 ºС

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

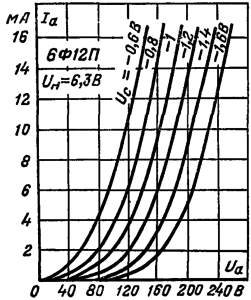

Анодные характеристики триодной части ^Нажмите для увеличения^
Анодные характеристики триодной части

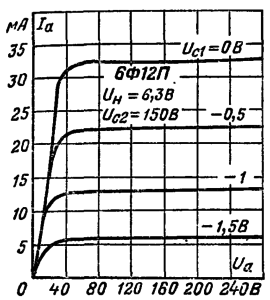

Анодные характеристики пентодной части ^Нажмите для увеличения^
Анодные характеристики пентодной части

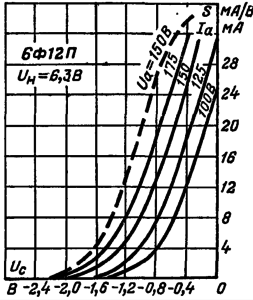

Зависимость тока анода (сплошные линии) и крутизны характеристики (пунктирные линии) триодной части от напряжения сетки ^Нажмите для увеличения^
Зависимость тока анода (сплошные линии) и крутизны характеристики (пунктирные линии) триодной части от напряжения сетки
Зависимость тока анода (сплошные линии) и крутизны характеристики (пунктирные линии) пентодной части от напряжения первой сетки ^Нажмите для увеличения^
Зависимость тока анода (сплошные линии) и крутизны характеристики (пунктирные линии) пентодной части от напряжения первой сетки
