Что выбрать, г-807 или 6н13с. Как делать

[васек1]

Доброго дня!
Возвращаясь к имеющимся трансам: выходной трансформатор Ш20х30, первичная 500+1500 витков, провод - 0.16, вторичная 65 витков провод -0.7, можно ли на них собрать однотакт на Г-807(тетрод/пентод)используя 25% отвод в первичке?...естественно с ООС.Какой драйвер лучше 6н1п,6н9с,есс81?
Справится ли такой силовик?вторички:
190в - 0.178 А;
2х12.5в - 0.75 А;
12.6в - 1.64 А;
6.3в - 1.9 А.
С уважением Василий!



[Гэгэн]

Собрать можно SE Г-807 в ультралинейном вкл с ООС, хотя провод 0,16 маловат по сечению, ток покоя 55, мах 60 мА.
Силовик справится, анодное напряжение будет порядка 250В, при этом непряжении выходня мощность будет около 3х Вт.
2х12,5=25В - обмотка для смещения.
ЕСС81, одну лампу на оба канала.



[Gur]

Никак не могу понять этой странной тяги к 6Н5С, 6Н13С.

А я от этих ламп запомнил две вещи - во-первых, густой, плотный бас, во-вторых, нагрев такой, что можно жарить шашлыки на них! :beer:
Ну и баллон красивый, этого не отнять!..



[masterspammer]

На днях сравнивал ВАХи 6Н5С и 6080WA - получалось, что разницы в КНИ в SE в два раза - то ли лампы настолько разные, то ли чьи-то ВАХи неверны.

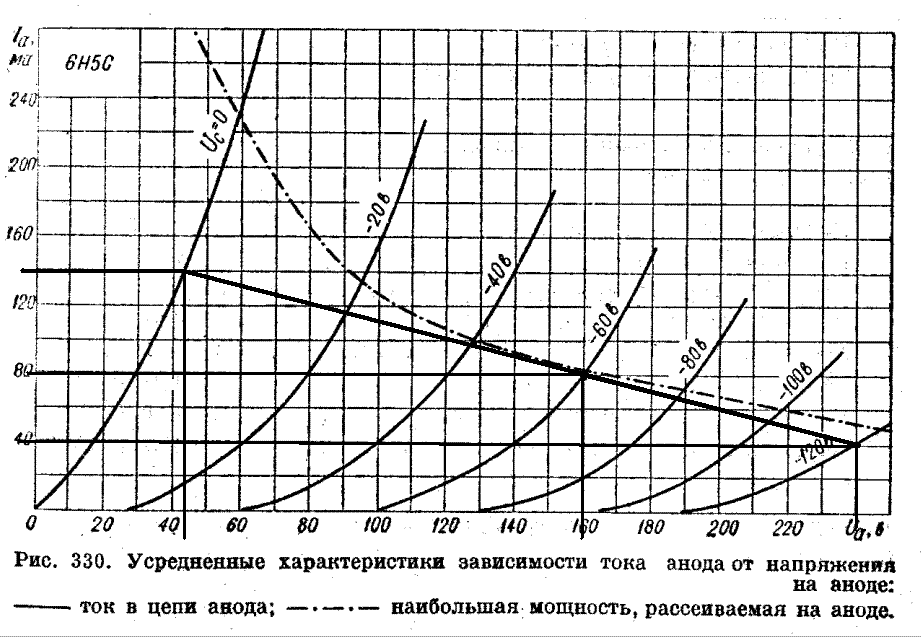

Вот это брал для расчёта КНИ 6Н5С https://audioportal.club/attachment.php?attachmentid=5803&d=1178679229,

ВАХи 6080 - на рисунке:



[Гэгэн]

Разные лампы.



[masterspammer]

Разные лампы.

Тогда понятно и отчего их сильно больше много продаётся matched balanced, чем 6AS7 (6Н5С, 6Н13С).



[Евгений Ивлев]

На днях сравнивал ВАХи 6Н5С и 6080WA - получалось, что разницы в КНИ в SE в два раза - то ли лампы настолько разные, то ли чьи-то ВАХи неверны.

Вот это брал для расчёта КНИ 6Н5С https://audioportal.club/attachment.php?attachmentid=5803&d=1178679229,

ВАХи 6080 - на рисунке:

рассказывали,что 6н5с не держит мощность.Ставили в медоборудование вместо 6080,вылетала очень быстро.



[TANk]

рассказывали,что 6н5с не держит мощность.Ставили в медоборудование вместо 6080,вылетала очень быстро.

А режим лампы подгоняли или простым перетыком?
Лампы похожие, но судя по ВАХам различия есть. И в режиме для 6080 мощность на аноде 6Н5С могла быть запросто превышена. Особенно учитывая их разброс по параметрам.
"Цифровая" буржуйская серия 6080 имела гораздо более строгий отбор по параметрам. Сужу по 6336. Из 4-х ламп разница между половинами в одной лампе и между разными лампами укладывается в 5% у всех.



[peledid]

Добрый вечер. Наткнулся на коробочку с «грушевидными» лампами, в основном кенотроны разные, но есть и иные… в частности 6Н5С. Пяток штук отобрал с разбегом половинок 2…4 мА ( 6Н13С до 7мА, обычно смотрю по 3 точкам). Знающие люди не жалуют 6Н5С в основном за разброс, но некоторые всеж делают, а тут… то ли подвезло, то ли наплевать и забыть. Я то детальки подбирал под проверенную схему РР 6Н9С-6П3С помышляющи сотворить сразу в корпусе (надоели уже «фанерки»). Вот и изображаю теперь композицию - «буриданов … ну такое вьючное животное, поменьше лошади, трудолюбивое… Был бы рад любому мнению



[box52]

тут у меня все расписано (на 13х)
http://dr-shost.com/acustica/6n13s/index.html
пит импульсное, но линейное никто не отменял (с импульсным много плюсов, и размер - тоже)



[Александр Бокарёв]

Так это,....пятёры вроде как наоборот, с малым разбросом , в отличие от пакостных в этом плане 6н13с. И заявлены 6н5с как лампы для УНЧей. А не токмо как стабилизаторные.
Делали на них усилитель на прибойских трансах без перемотки, получили неплохой результат, и в отвал ушло не так много лампочек.



[Stan Marsh]

Да, у пятых разброс меньше, много их, и тринадцатых перелопатили. Только дело не в предназначении (они обе стабилизаторные), а в технологии. РР на них получаются весьма недурные.



[meandr]

• 6336a_set.jpg

  57.5 KB

А режим лампы подгоняли или простым перетыком?
Лампы похожие, но судя по ВАХам различия есть. И в режиме для 6080 мощность на аноде 6Н5С могла быть запросто превышена. Особенно учитывая их разброс по параметрам.
"Цифровая" буржуйская серия 6080 имела гораздо более строгий отбор по параметрам. Сужу по 6336. Из 4-х ламп разница между половинами в одной лампе и между разными лампами укладывается в 5% у всех.

Попалась случайно в руки лампешка 6336А.Интересно поэкспириментировать с ней в SE,в инете нарыл только вот такую схему. Может у кого есть опыт?



[Гэгэн]

По моему, не совсем корректный режим у выходной лампы при Еа=410V, Uak=310-315V, Ia=73mA.
См сам, аттач.



[meandr]

Самое оптимальное запитать ее от ТС180 (Еа-280 вольт),с автосмщением и в драйвер 6Э5П. Половинка лампы похожа на нашу 6С41С.



[Гэгэн]

Ориентировочный режим выходного каскада.
Ea=250V, Uak=195V, Ia=130mA, Rk=430 Ohm, Ra=2k, Pout=5W,мощность, рассеиваемая на катодном резисторе - 7,15W.
