Изготовитель: Харьковский приборостроительный завод им. Т.Г. Шевченко.
^Нажмите для увеличения^
Назначение: усилитель «Романтика 15-120 с Hi-Fi» предназначен для двухканального усиления сигналов низкой частоты. Эксплуатируется в жилых помещениях при температуре окружающего воздуха 15-40˚С, относительной влажности 60±15%, атмосферном давлении 86-106 кПа. Усилитель «Романтика 50у220с» является более поздней версией, но внешне и внутренне аналогичен.
^Нажмите для увеличения^
^Нажмите для увеличения^
Основные технические характеристики:
Диапазон воспроизводимых частот: 40 – 16000 Гц
Выходная мощность каждого канала:
номинальная: 15 Вт/4 Ом
долговременная: 50 Вт
кратковременная: 115 Вт
Неравномерность АЧХ относительно 1 кГц на входе:
линейном: ±1,5 дБ
корректирующем: ±2 дБ
Коэффициент гармоник в диапазоне:
40-6300 Гц: 0,3 %
6300-16000 Гц: 0,5 %
Коэффициент интермодуляционных искажений:
Переходное затухание между каналами на частоте 1 кГц: 40 дБ
Отношение сигнал/взвешенный шум при номинальной мощности: 70 дБ
ЭДС источника сигнала должный перегрузке линейного входа на 1 кГц: 2 В
Подключение наушников сопротивлением: 8-2000 Ом
Потребляемая мощность от сети: 120 Вт
Размер усилителя (ШхВхГ): 460х90х350 мм
Вес усилителя: 7 кг
Содержание драгметаллов:
золото: 0,1252026 г
серебро: 1,088337 г
палладий: 0,0273 г
^Нажмите для увеличения^
Описание:
Усилитель представляет собой полный усилитель 2 группы сложности по ГОСТу 88 года. Предназначен для усиления стереофонических и монофонических музыкальных и речевых программ от различных источников бытовой радиоэлектронной аппаратуры и воспроизведения их с помощью акустических систем типа 25АС-121 или аналогичных с номинальным сопротивлением не менее 4 Ом. Индикация по перегрузке начинает работать при достижении 30 Вт.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

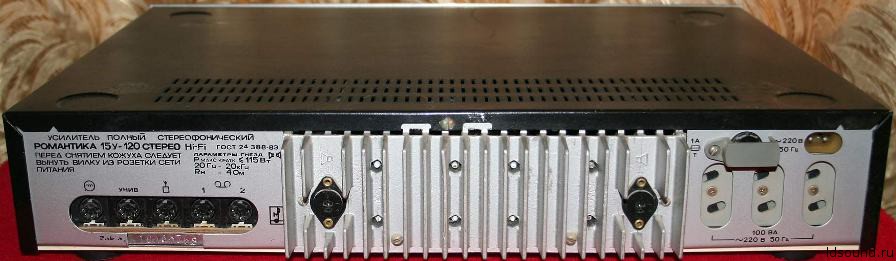

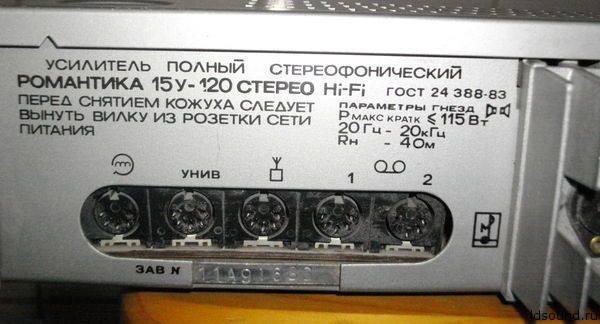

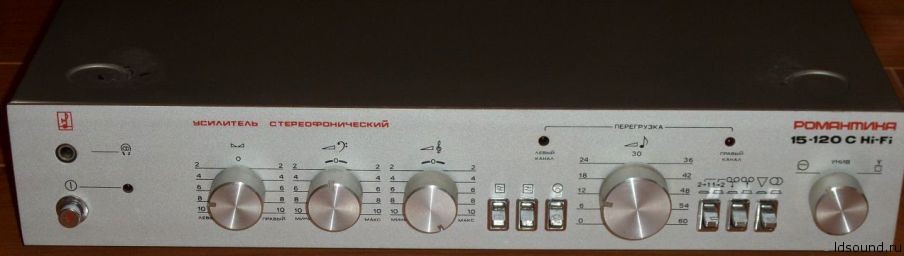

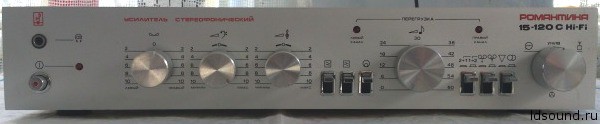

Рама усилителя выполнена из литого алюминия под давлением. Передняя лицевая панель так же алюминий. Верхняя крышка выполнена из металла, и закрывает бока и верх соответственно. Дно усилителя с внешней стороны закрыто пластмассовым кожухом. Задняя панель комбинированная, по центру закрывает радиатор выходных транзисторов, а справа и слева – металл. Ручки регуляторов выполнены из цельного алюминия, переключатели и обрамления – пластмасс.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Все платы внутри корпуса прикреплены винтами. Слева от входа у нас сетевое гнездо, дополнительные розетки (в сумме не более 200 Вт), понижающий сетевой трансформатор, блок питания, кнопка включения и плата для подключения наушников. Трансформатор и блок питания, сетевое гнездо и розетки дополнительно закреплены на металлической раме. Справа находится плата «Узел корректора». По центру: плата предварительных усилителей, ближе к радиатору – плата выходных усилителей.
^Нажмите для увеличения^
^Нажмите для увеличения^
Дополнительно прилагаю руководство по эксплуатации и схему. Ссылка ведет на Яндекс.Диск администратора и не содержит ничего лишнего кроме описания усилителя. Скачать.
