Изготовитель: Германия.

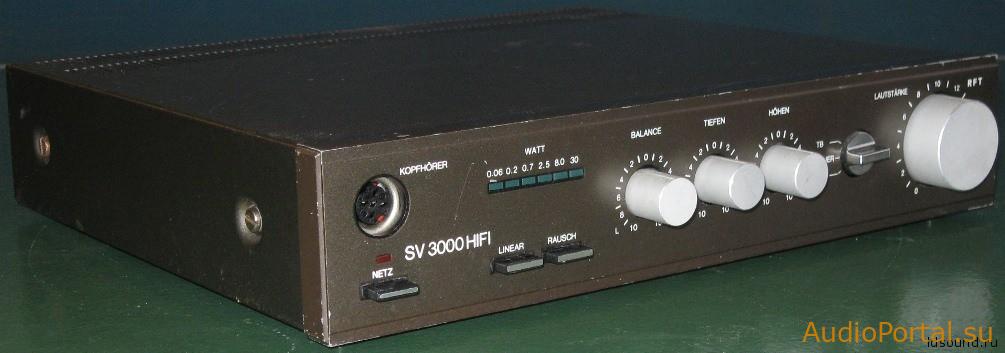

^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

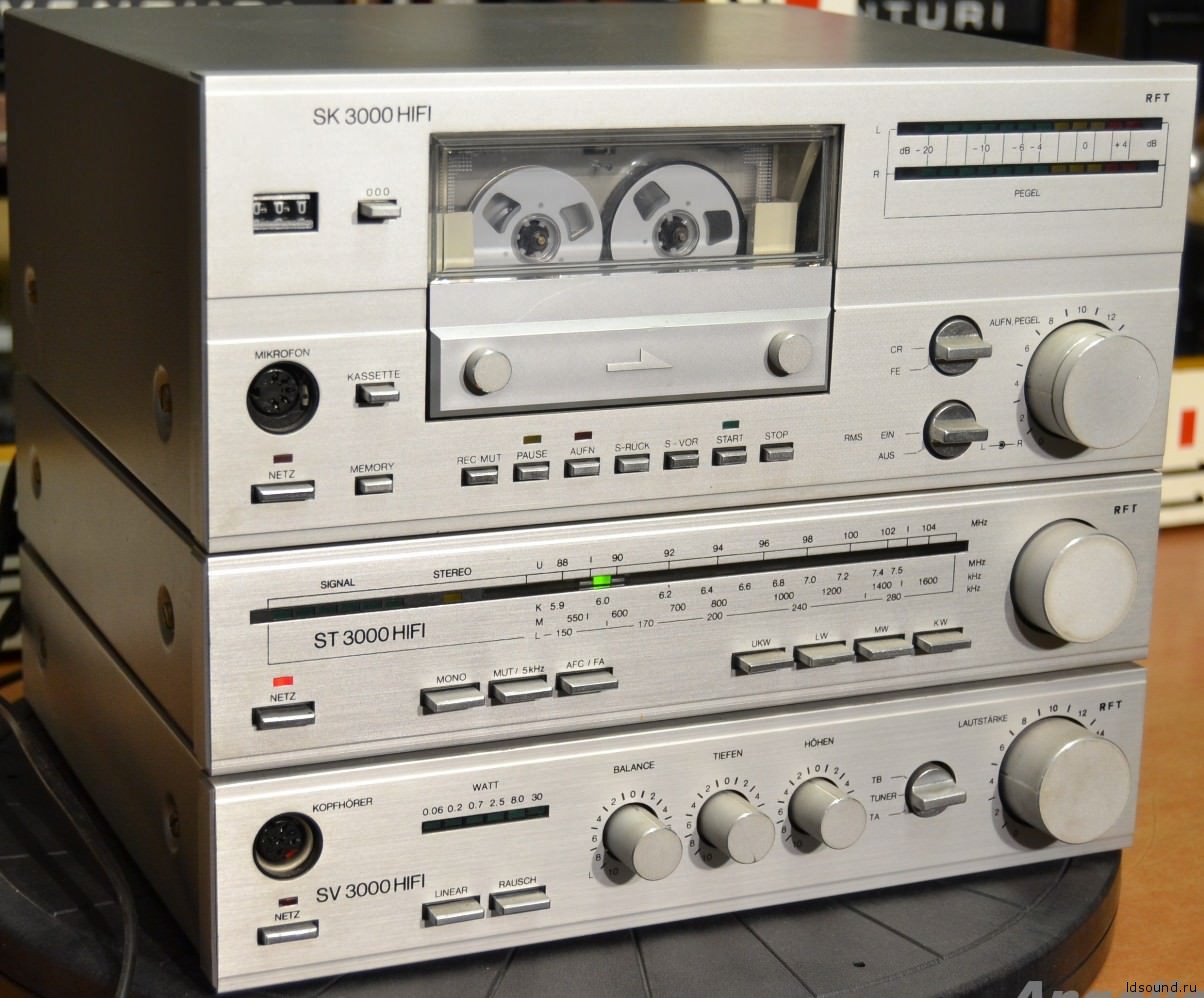

Полный комплект: кассетный магнитофон SK3000, тюнер ST 3000 и усилитель SV 3000
Технические характеристики:
Диапазон воспроизводимых частот: 31,5 – 18000 Гц
Неравномерность АЧХ: ±1,5 дБ
Выходная мощность на канал: 13 Вт/4 Ом
Чувствительность входа (TA и TB): 200 мВ
Коэффициент нелинейных искажений (THD) в диапазоне 63-12500 Гц и мощности 13 Вт: 0,7%
Интермодуляционные искажения: 3%
Дэмпинг-фактор: 20
Потребляемая мощность от сети при номинальной выходной: 75 Вт
Габаритные размеры (ШхВхГ): 300х60х260 мм
Вес: 4,5 кг

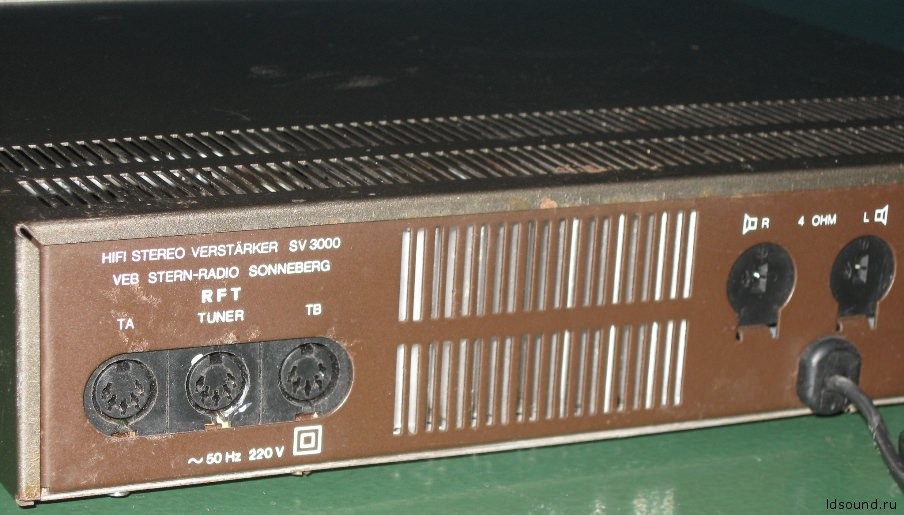

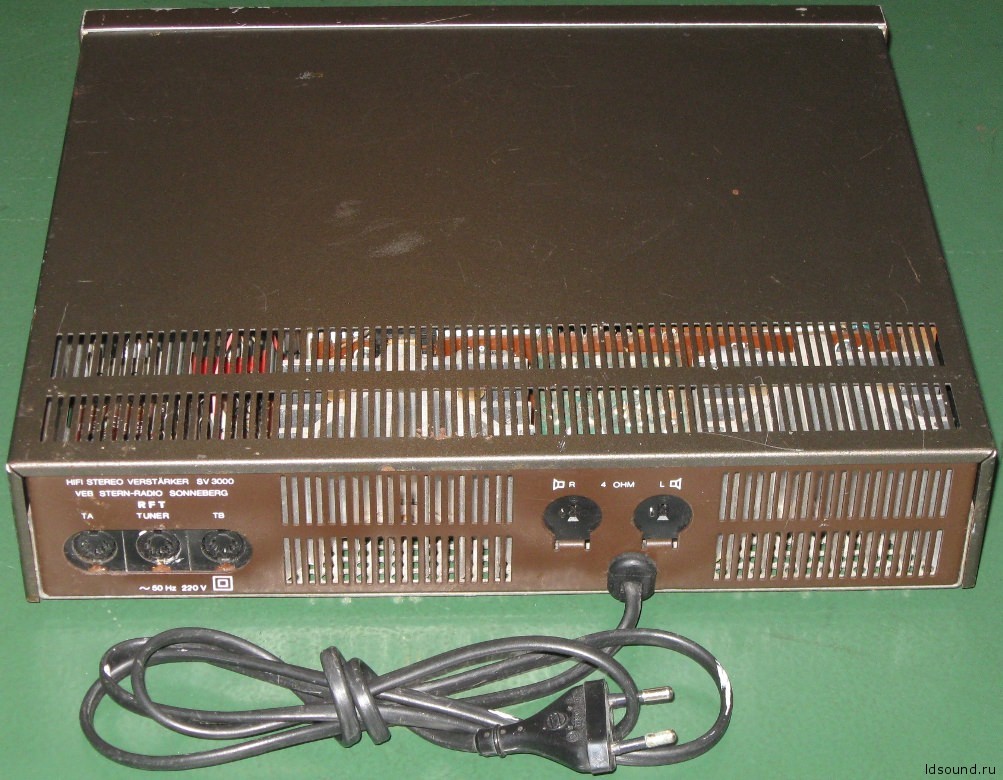

^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:
Каркас усилителя построен из листового металла толщиной 1 мм. Верхняя крышка так же металлическая и закрывает верхнюю и боковые плоскости. Передняя панель алюминиевая. Усилитель выполнен очень качественно. В ремонте будет просто и доступно.
^Нажмите для увеличения^

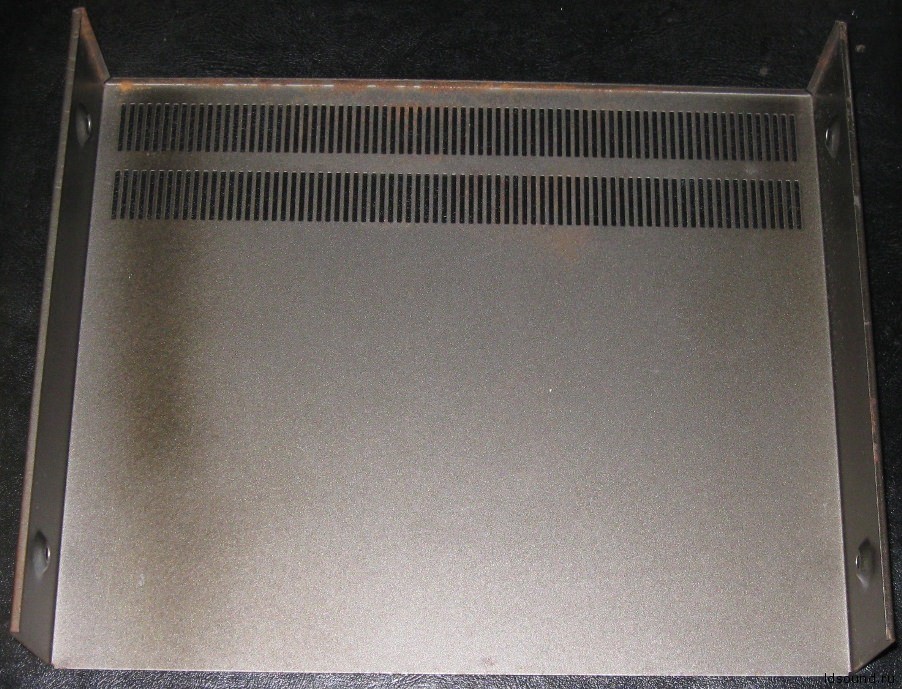

Верхняя крышка
^Нажмите для увеличения^

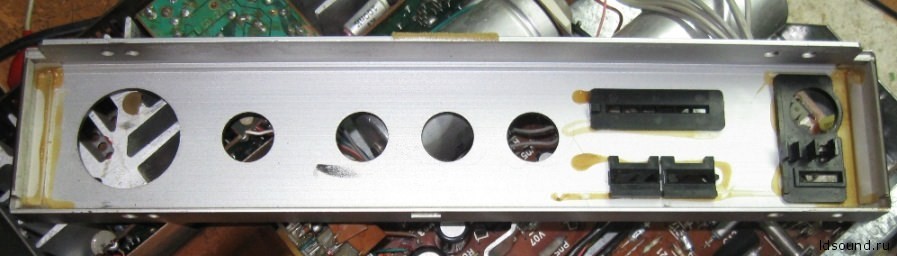

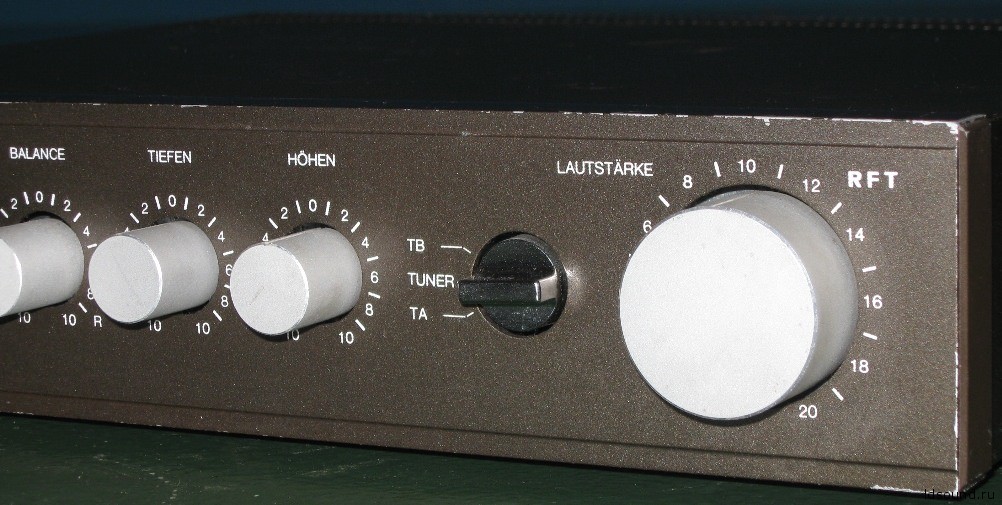

Лицевая панель
^Нажмите для увеличения^

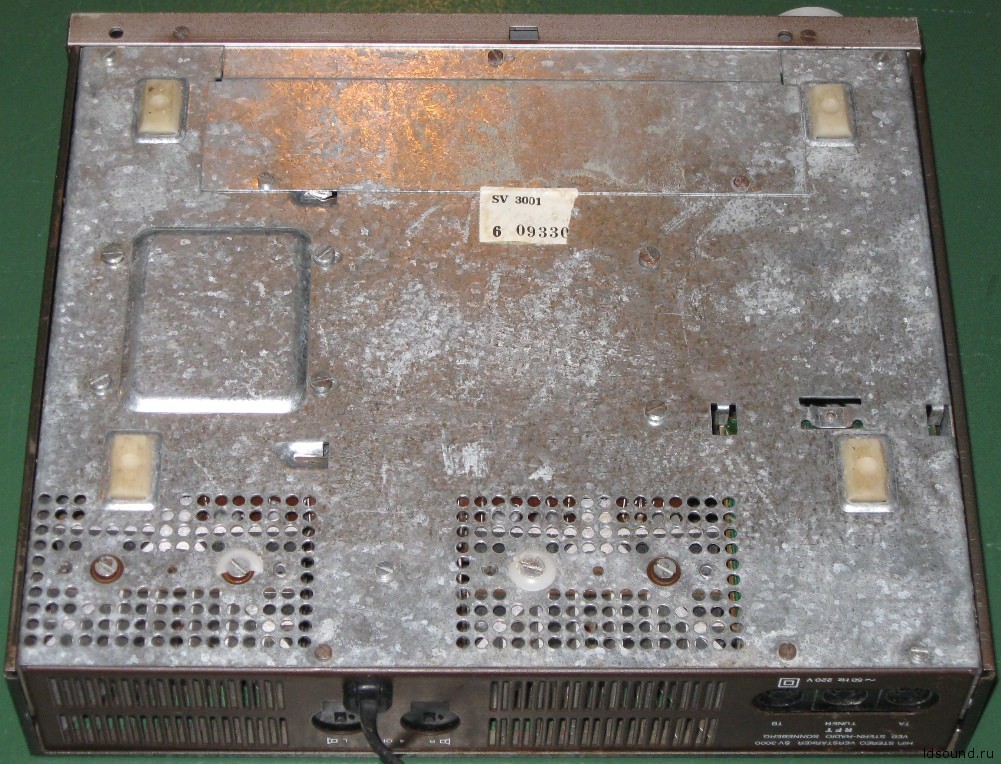

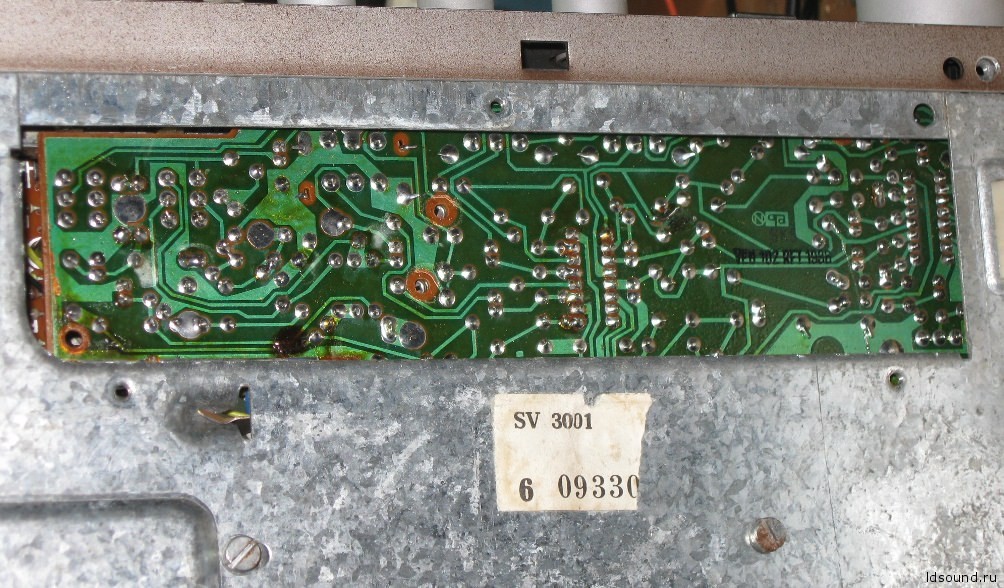

На дне есть крышка, которая предоставляет доступ к предварительному усилителю со стороны пайки.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Предварительный усилитель находится у передней панели. Напротив него, сверху, слева крепится плата индикации. В левом углу находится кнопка включения и разъем для наушников. При включении наушников, оболочка разъема размыкает контакты через кнопку, которые находятся в самом разъеме. Далее, продвигаясь выше, слева установлен сетевой трансформатор, правее от него блок питания, еще правее пара конденсаторов по питанию. В правом дальнем углу находится плата с входными разъемами. Слева от разъемов находятся усилители мощности с радиаторами, между ними установлено реле включения с выходными клеммами.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Плата входов, на ней крепятся входные разъемы:
^Нажмите для увеличения^
^Нажмите для увеличения^

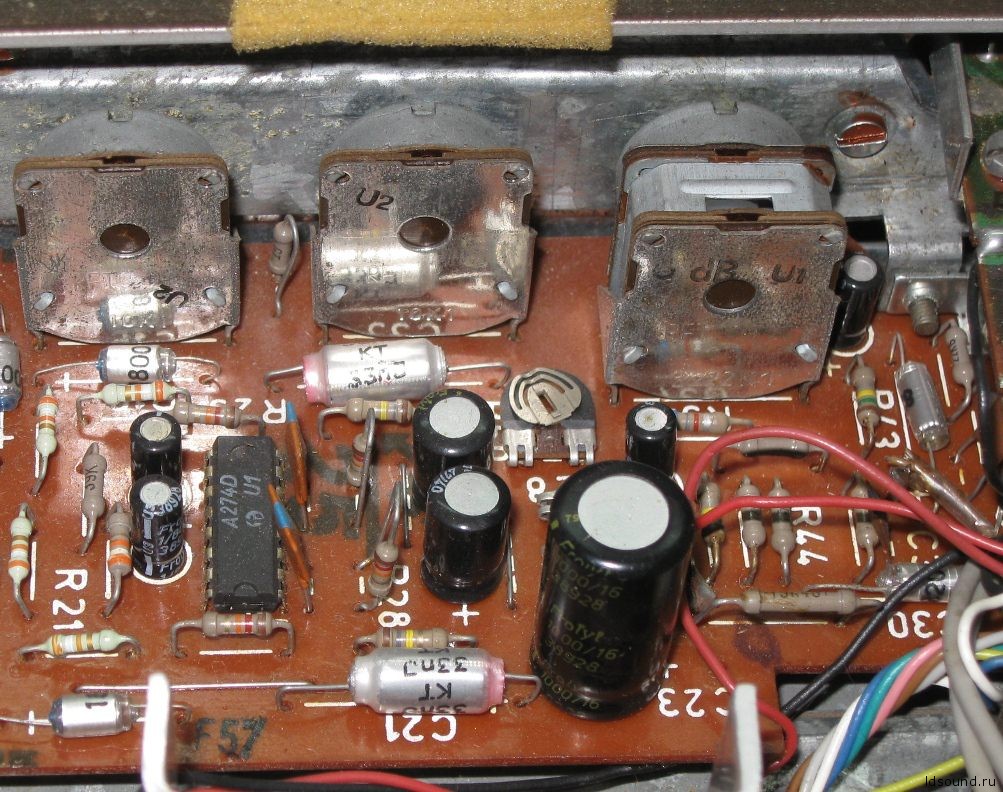

Громкость и переключатель входов
^Нажмите для увеличения^
Регуляторы низких, высоких частот и баланса.
^Нажмите для увеличения^

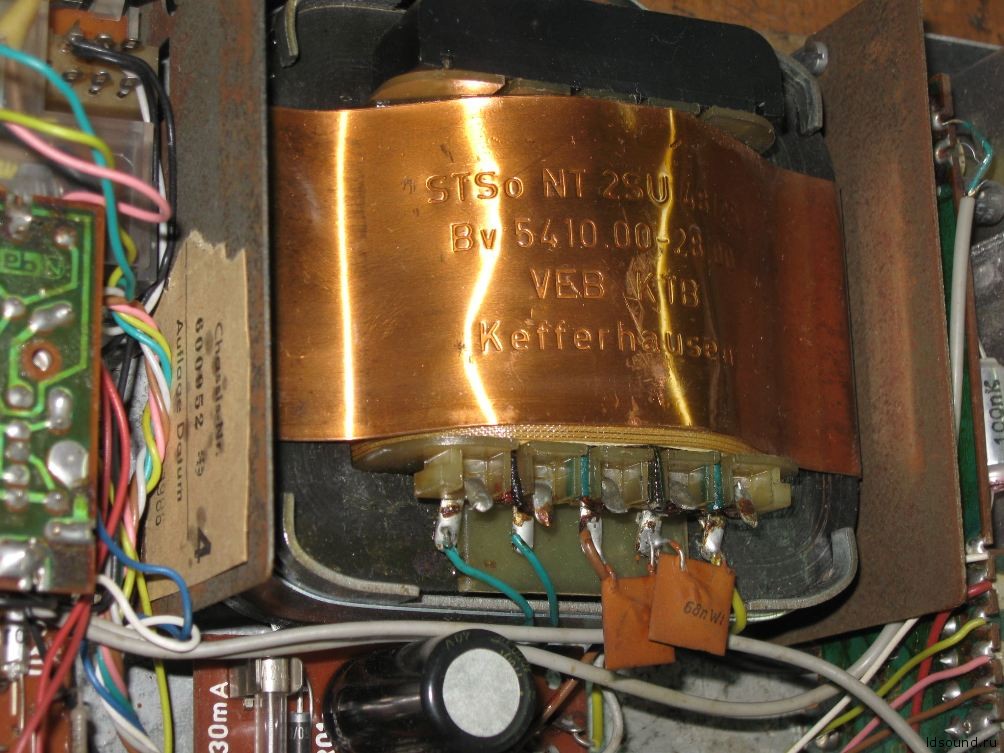

Сетевой трансформатор
^Нажмите для увеличения^

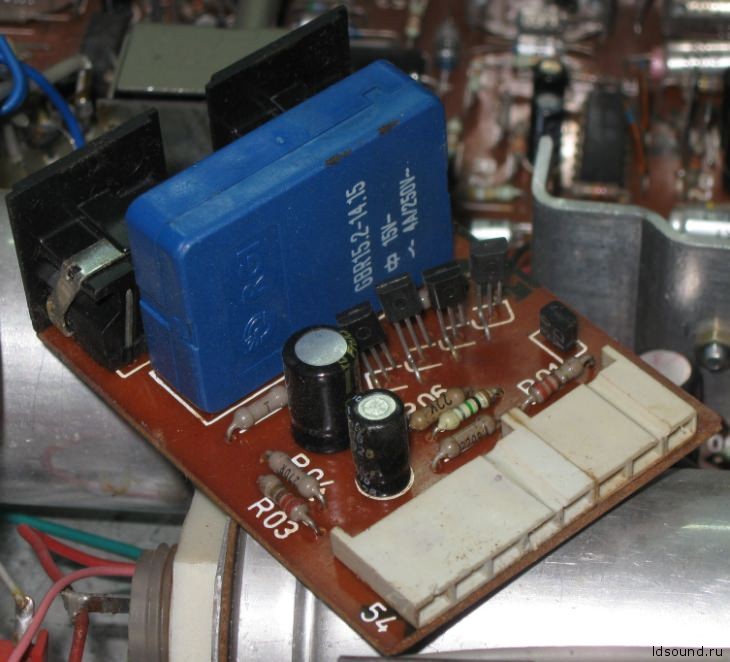

Плата блока питания
^Нажмите для увеличения^

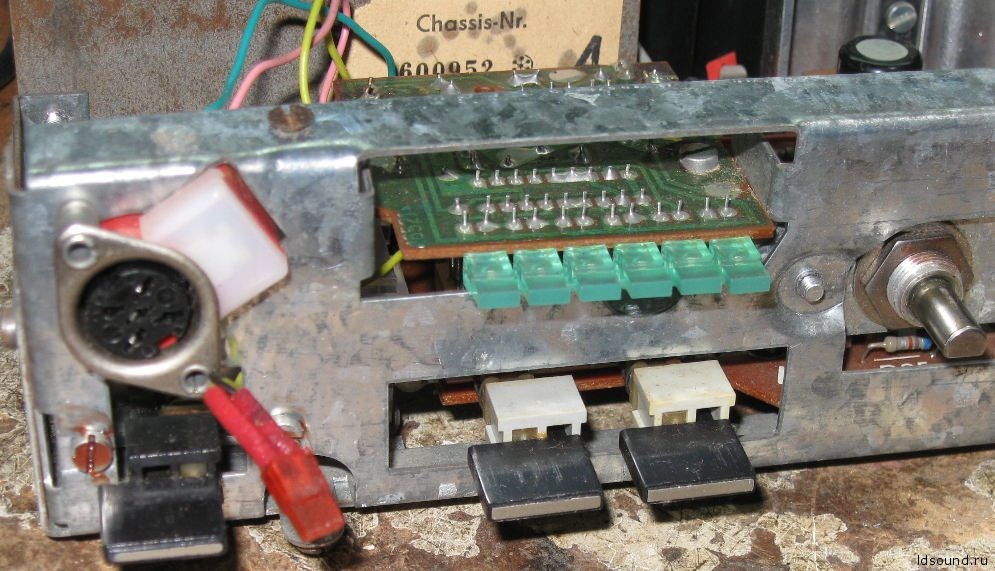

Кнопка включения, гнездо для наушников и плата индикации со стороны пайки
Плата индикации:
^Нажмите для увеличения^
^Нажмите для увеличения^
Плата оконечных усилителей. Радиаторы охлаждения крепятся с микросхемам с помощью винтов
Плата с выходными разъемами и реле включения:
^Нажмите для увеличения^
Регуляторы не шуршат. Все электролитические конденсаторы в норме, не высохли. Пришлось заменить немецкий разъем на наш, убрав при этом отключение АС, которое я запаял на кнопку линейной АЧХ.
Усилитель я проверил по АЧХ и получилось довольно интересные результаты. В нагрузке у меня был резистор на 5 Ом. На вход подал сигнал около 0,4 В.
^Нажмите для увеличения^

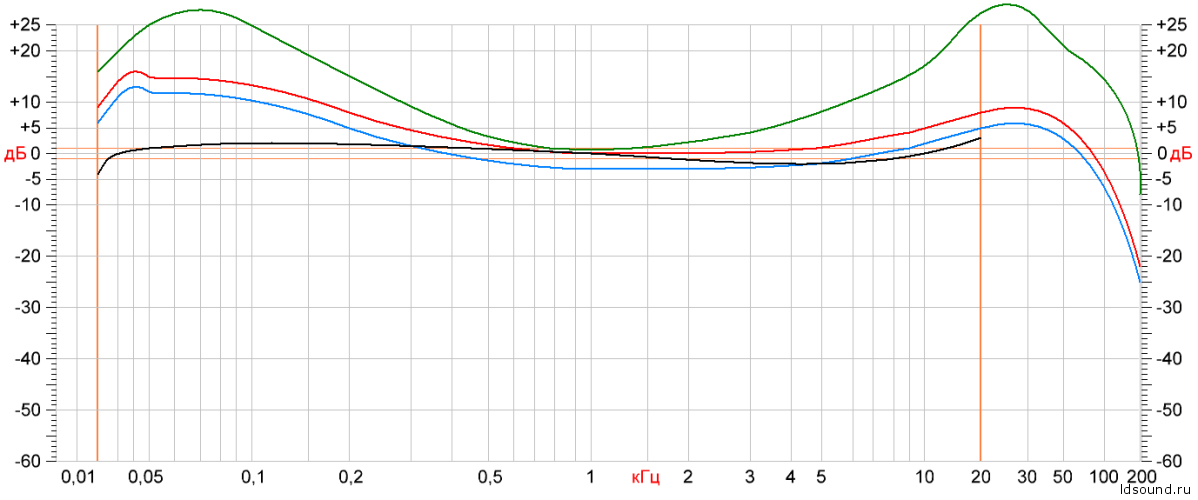

Красная линия – это АЧХ левого канала с регуляторами по “0”, все кнопки выключены, громкость на середине. 1000 Гц было взято за основу 0 дБ. Можно увидеть, что есть очень большой подъем по низким и высоким частотам.
Синяя линия – АЧХ правого канала относительно левого меньше по уровню на -3 дБ.
Зеленая линия – АЧХ левого канала с максимальный уровнем регуляторов НЧ и ВЧ. Как видно, низких и высоких частот стало еще больше.
Черная линия – АЧХ с пробой как можно лучше ее выровнять. Но получилось все равно криво. Регулятор НЧ на положении “-10”, регулятор ВЧ на положении “-2”. Но самое интерестное то, что так усилитель вообще не звучит.
При прослушивании музыки с нулевым положением всех регуляторов играют АС не плохо, но низких частот все же много, а высоких наоборот мало, это решается переводом регулятора НЧ в положение -2 дБ, а регулятора ВЧ в положение +2 дБ. Все, на слух больше ничего трогать не нужно. Очень интересная картина. С Одиссей-у-010 и Оptonica SM-1515 таких проблем не было, а условия измерения те же.
Руководство по эксплуатации на диске. Так же есть фото в большом разрешении, заинтересовавшимся дам ссылку за волшебное слово.
