Лампа 6Х2П (двойной диод)

^Нажмите для увеличения^ Схема соединения электродов лампы 6Х2П

^Нажмите для увеличения^ Корпус ламп 6Х2П, 6Х2П-ЕВ, 6Х2П-ЕР

^Нажмите для увеличения^ Корпус лампы 6Х2П-И

Описание

Диоды двойные для детектирования высокочастотных колебаний в схемах амплитудных и частотных детекторов, а также для работы в качестве маломощных кенотронов. Оформление — в стеклянной оболочке, миниатюрное. Масса 12 г (для 6Х2П, 6Х2П-И 15 г).

Основные параметры при Uн = 6.3 В

Параметр	Условия	6Х2П	6Х2П-ЕВ	6Х2П-ЕР	6Х2П-И	EAA91, 6B32	Ед. изм.
Аналог	—	EAA91, 6B32, 6AL5, D77, ЕВ91				—	—
Ток накала	—	300±25	300±25	300±15	300±25	300	мА
Начальный ток анода	Uа = 1 В, Rн = 40 кОм	≤20	≤20	≤20	≤20	≤20	мкА
Разность начальных токов анодов	—	≤8	≤8	≤8	≤6	—	мкА
Выпрямленный ток	Uтр = 150 В, Uк. п = 120 В, Rн = 10 кОм, C = 8 мкФ	≥18.5	≥17	≥17	≥17	≥17	мА
Ток эмиссии катода	Uа = 10 В	≥32	≥35	—	≥35	—	мА
Ток утечки между катодом и подогревателем	—	≤20	≤10	—	—	—	мкА
Межэлектродная емкость анод — катод, соединенный с подогревателем и экраном	—	3+1.4-1.5	3.6±1.2	3.6±1.2	3+1.4-1.5	3.2	пФ
Межэлектродная емкость катод — анод, соединенный с подогревателем и экраном	—	3.8±1.8	4+1.6-1.7	4+1.6-1.7	3.8±1.8	3.6	пФ
Межэлектродная емкость между анодами	—	≤0.04	≤0.03	≤0.03	≤0.03	≤0.05	пФ
Межэлектродная емкость катод — подогреватель	—	≤4	≤3.8	≤3.8	≤3.8	≤3	пФ
Наработка	—	≥5000	≥5000	≥5000	≥500	—	ч
Критерии оценки
Выпрямленный ток	—	≥17.5	≥16	≥16	≥16	—	мА

Предельные эксплуатационные данные

Параметр	Условия	6Х2П	6Х2П-ЕВ	6Х2П-ЕР	6Х2П-И	EAA91, 6B32	Ед. изм
Напряжение накала	—	5.7-6.9	5.7-7	6-6.6	5.7-7	5.7-6.9	В
Обратное напряжение	—	450	450	450	450	450	В
Напряжение между катодом и подогревателем при положительном потенциале подогревателя	—	0	200	90	150	150	В
Напряжение между катодом и подогревателем при отрицательном потенциале подогревателя	—	350	350	350	100	330	В
Ток анода (амплитудное значение)	—	90	90	90	90	90	мА
Выпрямленный ток	—	20	18	18	20	18	мА
Собственная резонансная частота	—	—	≥650	—	≥650	—	МГц
Защитное сопротивление в цепи анода каждого диода	—	—	≥130	—	≥130	≥200	Ом
Температура баллона лампы	—	—	120	85	—	150	°C
Устойчивость к внешним воздействиям
Ускорение при вибрации		2.5	6	6	2.5	—	g
в диапазоне частот		50	5-600	5-600	50	—	Гц
Ускорение при многократных ударах		12	150	150	—	—	g
Ускорение при одиночных ударах		—	500	500	—	—	g
Ускорение постоянное		—	100	100	—	—	g
Интервал рабочих температур окружающей среды		-60…+70	-60…+120	-60…+85	-60…+70	—	°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

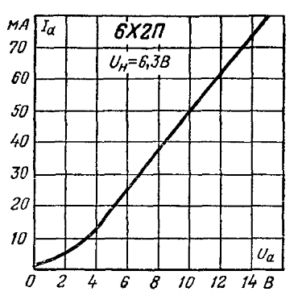

^Нажмите для увеличения^ Анодная характеристика

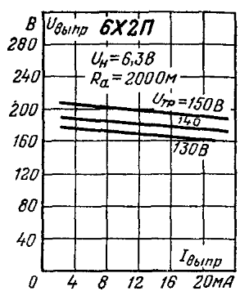

^Нажмите для увеличения^ Характеристики выпрямленного напряжения в зависимости от выпрямленного тока
