Изготовитель: завод им. Г.И. Петровского, Нижний Новгород, выпуск с 1982 года.
^Нажмите для увеличения^
Назначение: для воспроизведения моно и стереофонических фонограмм с магнитофонов ”Тембр-2”, ”Тембр-2С” и ”Тембр-2М”.
^Нажмите для увеличения^
Технические характеристики:
Диапазон рабочих частот: 40 – 20000 Гц
Неравномерность АЧХ в диапазоне 40-20000 Гц: 5 дБ
Номинальная выходная мощность на канал: 5 Вт/8 Ом
Максимальная выходная мощность на канал: 9 Вт/8 Ом
Относительный уровень помех по каждому каналу: -50 дБ
Входное напряжение: 250 – 500 мВ
Диапазон регулировки тембра:
по низким частотам (100 Гц): +8 дБ
по высоким частотам (10000 Гц): 10 дБ
Коэффициент искажений при номинальной мощности: 3%
Потребляемая от сети мощность: 120 ВА
Габаритные размеры (ШхВхГ): 400х200х250 мм
Вес: 10 кг
^Нажмите для увеличения^
Описание:

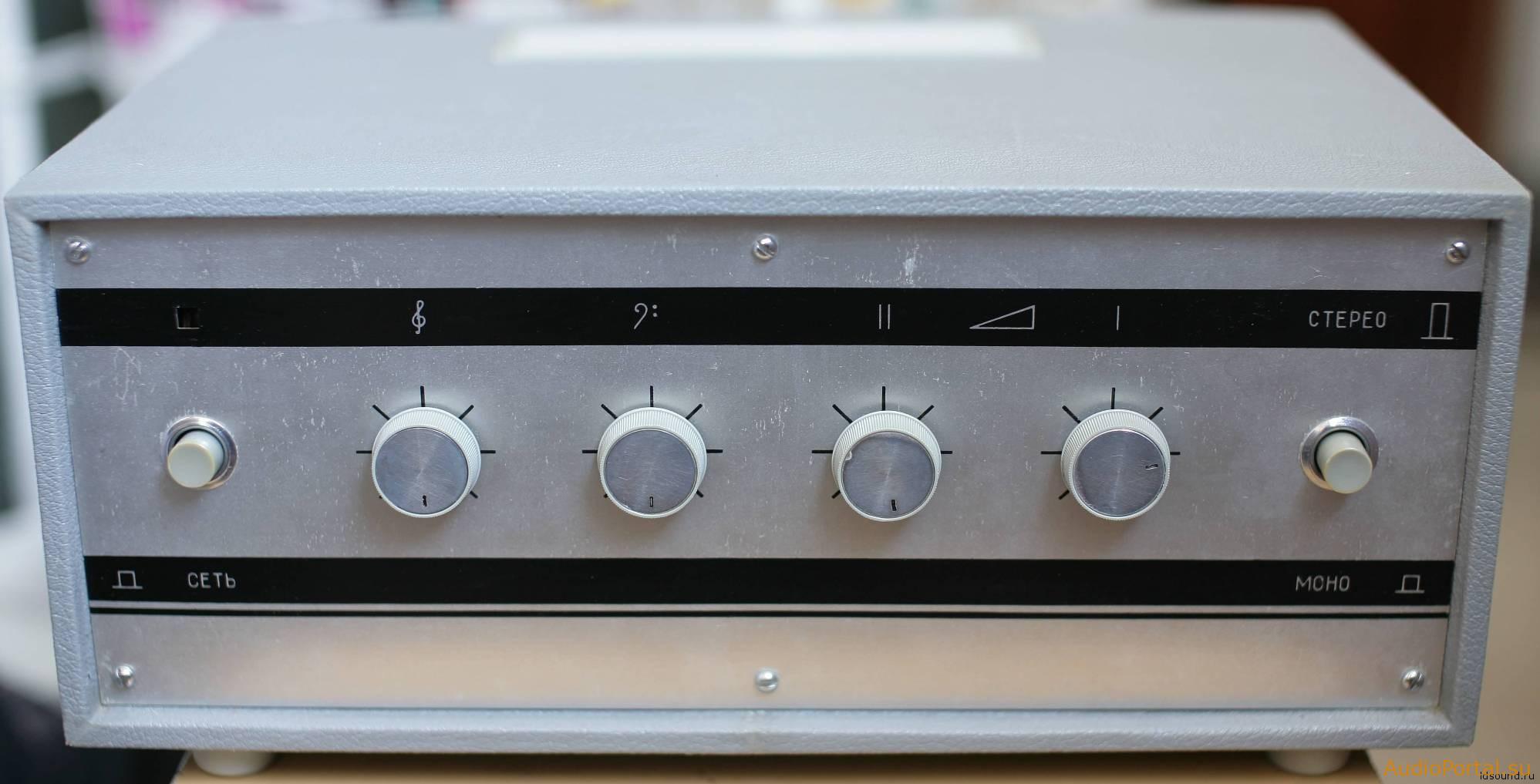

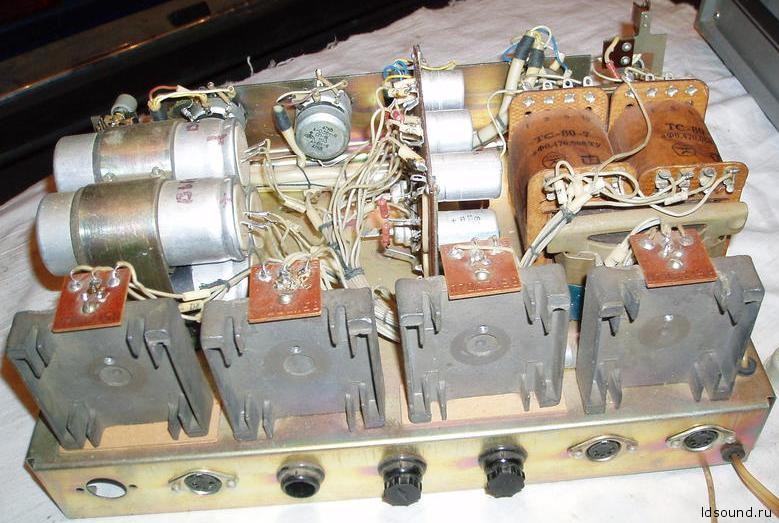

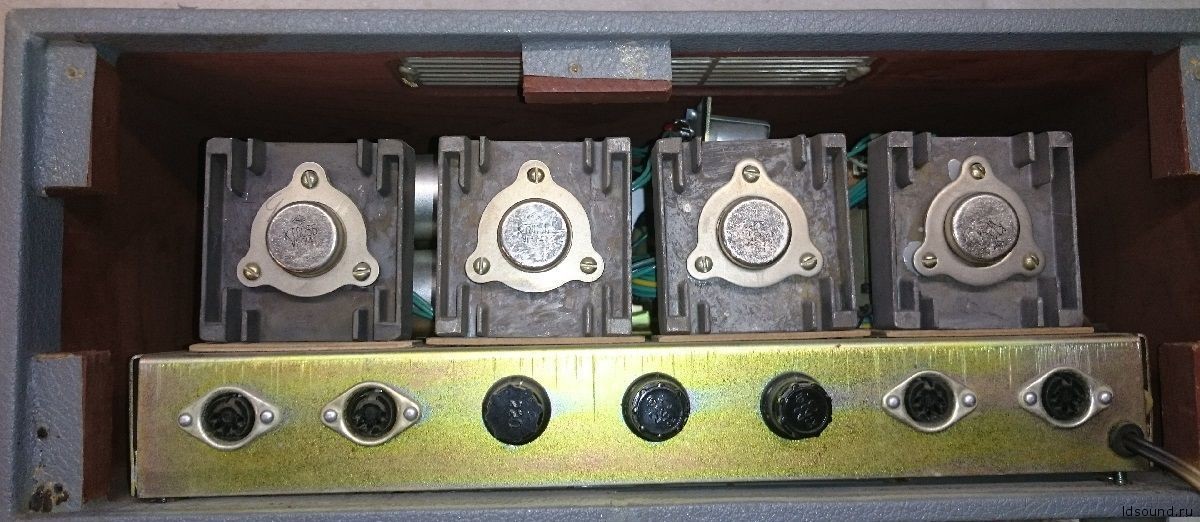

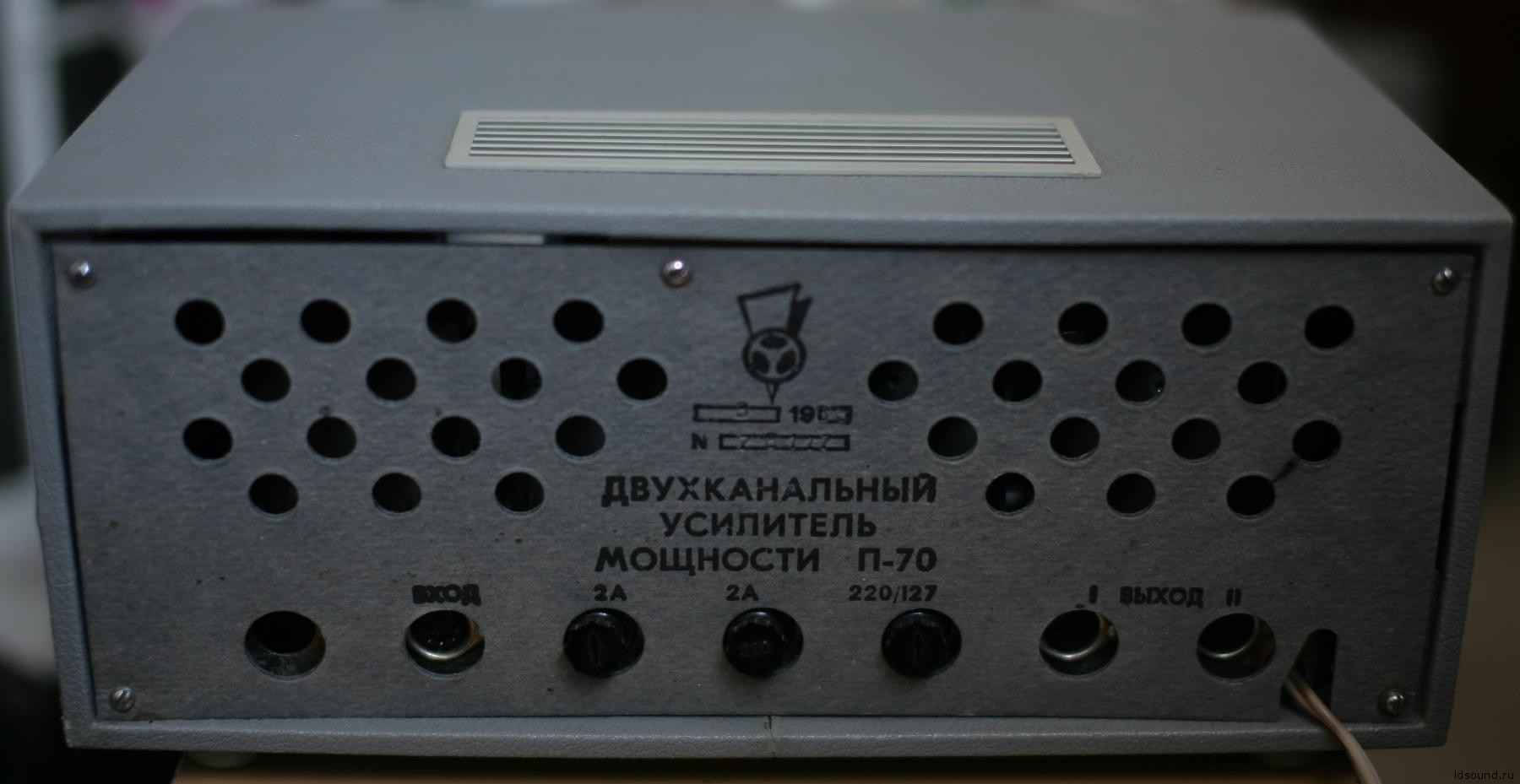

Усилитель мощности представляет собой аппарат в настольном оформлении, размещенным в деревянном корпусе. Лицевая панель закрыта декоративной фальшпанелью, закрепленной на корпусе шестью винтами. Сзади усилитель закрыт стенкой из картона. Усилитель без корпуса расположен на шасси. Сверху на шасси установлены выходные транзисторы с теплоотводящими радиаторами, силовой трансформатор, фильтрующие и выходные конденсаторы, кронштейн органов управлений.

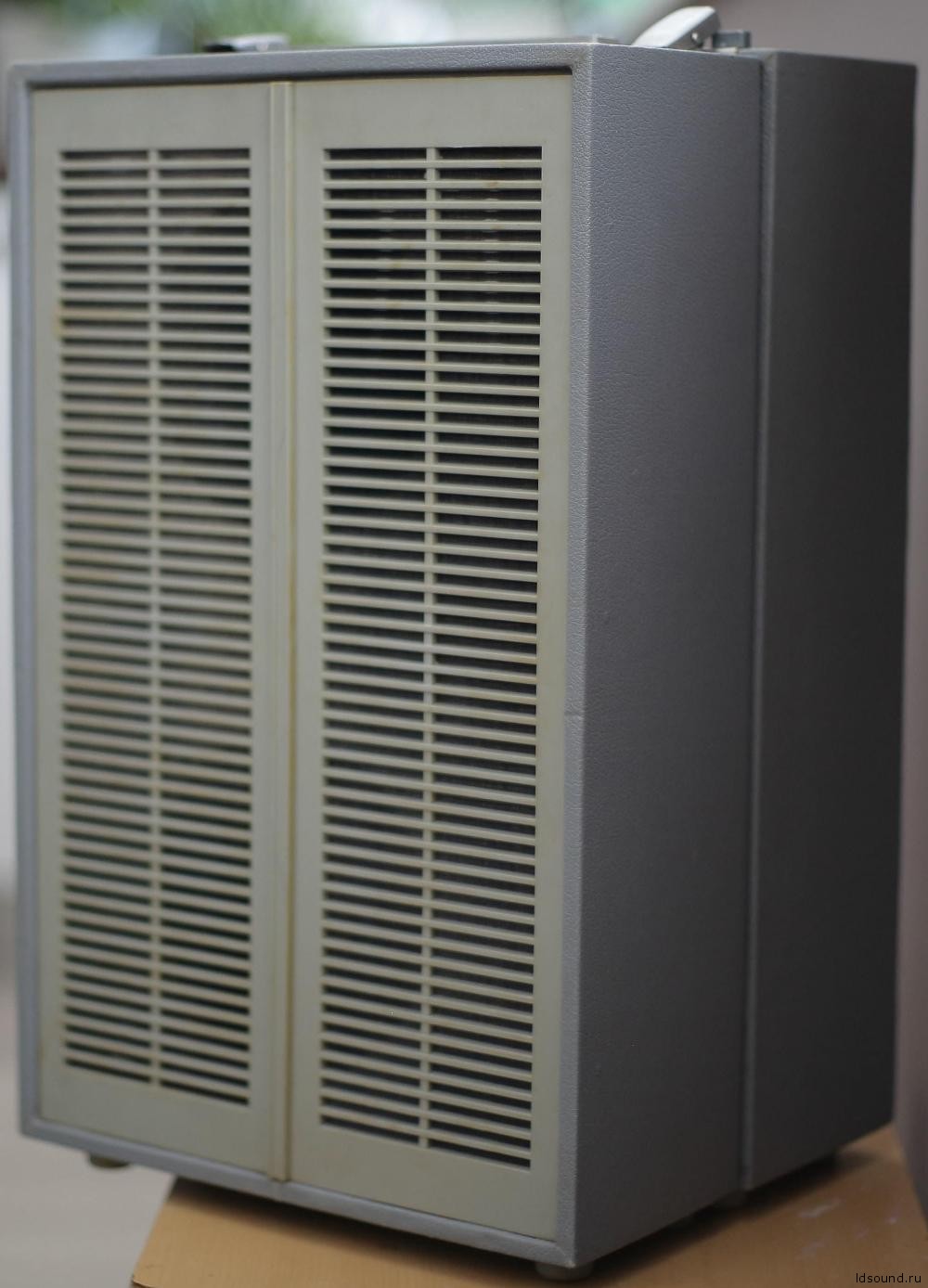

Акустическая система ВГ-2-3/16Р:
^Нажмите для увеличения^

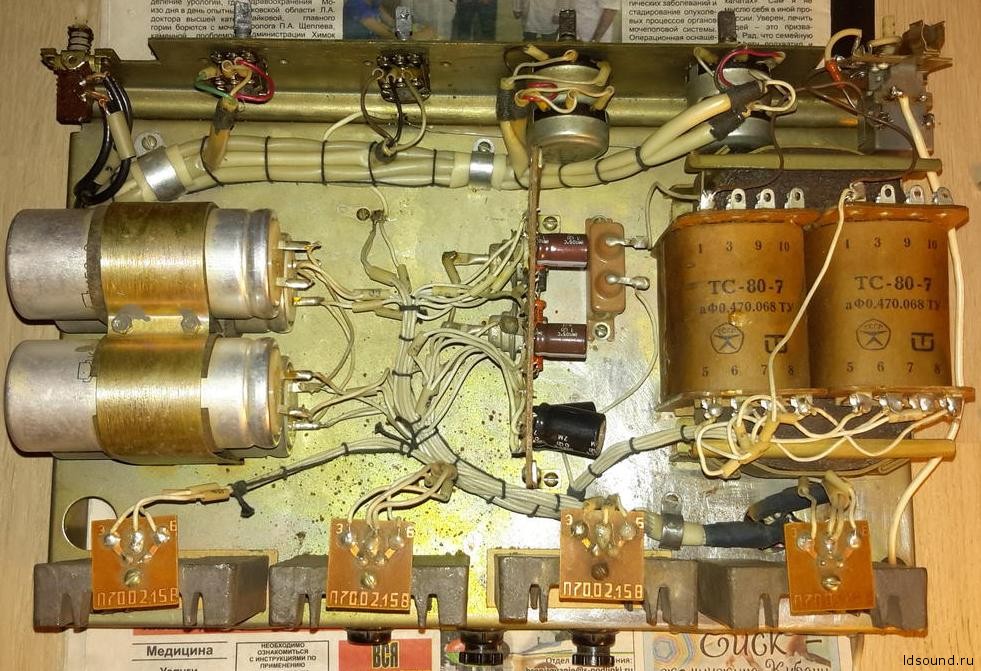

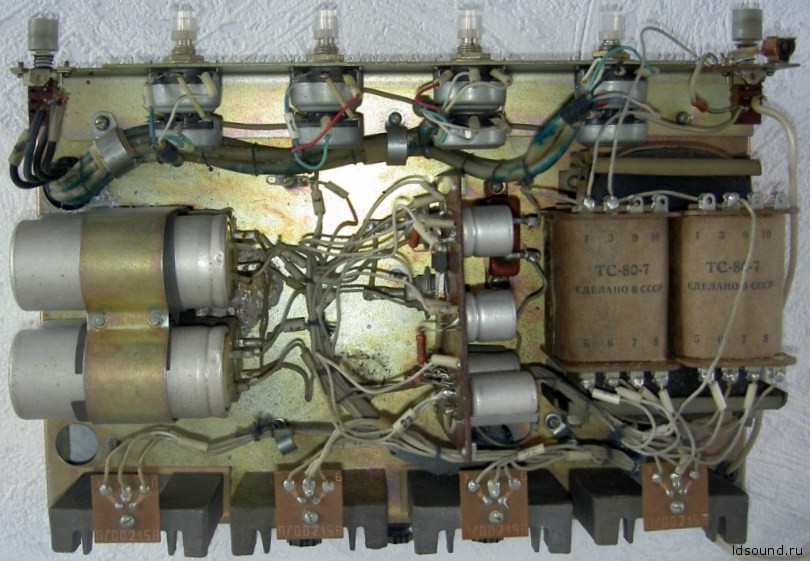

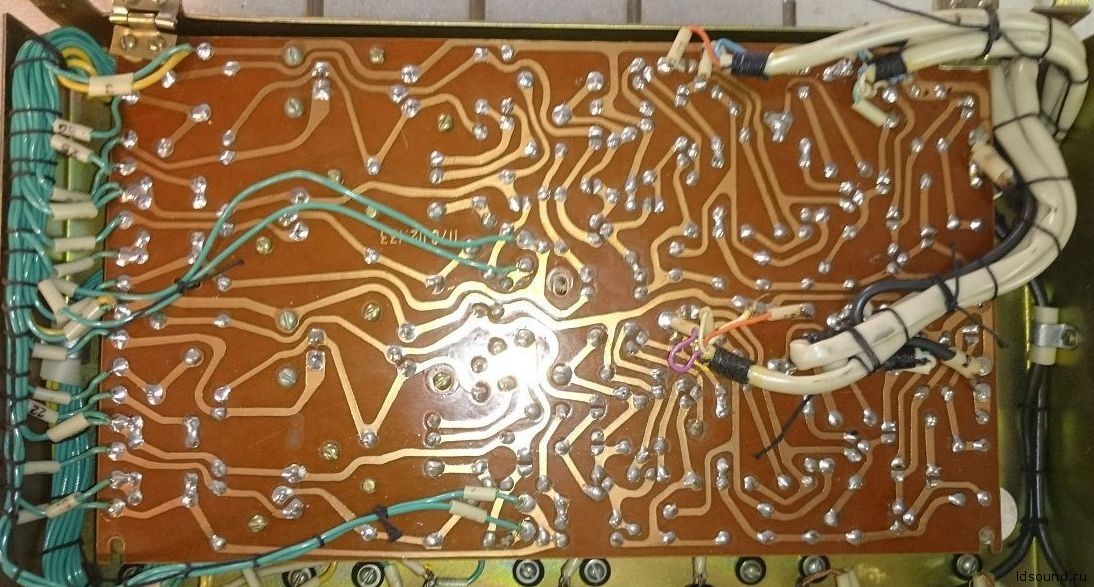

Снизу на шасси установлена плата печатного монтажа, держатель сетевого предохранителя и два держателя предохранителей коллекторного напряжения питания, входные и выходные разъемы. Плата печатного монтажа закреплена на шасси с помощью трех винтов и 2-х петель, которые позволяют откидывать плату.
^Нажмите для увеличения^
Электрическая часть усилителя выполнена на полупроводниковых приборах транзисторах и диодах. В усилителе смонтированы два однотипных усилительных канала, имеющих раздельные регуляторы громкости и общие регуляторы тембра высоких и низких частот. С помощью переключателя режима работы позволяющего производить коммутацию входа усилителей, каждый усилительный канал может работать раздельно, обеспечивая возможность стереофонического воспроизведения, или работать от одного источника сигнала, обеспечивая монофоническое воспроизведение.
^Нажмите для увеличения^
Каждый усилительный канал состоит из предварительного усилителя на 4 транзисторах и усилителя мощности на 6 транзисторах, охваченных цепью глубокой обратной связи, дающей возможность снизить уровень шумов, коэффициент нелинейных искажений и получить наиболее линейную частотную характеристику. Электропитание усилителя осуществляется от сети переменного тока через сетевой шнур. Усилитель комплектуется акустическими системами ВГ-2-3/16Р.
^Нажмите для увеличения^
^Нажмите для увеличения^
Электрическая схема усилителя П-70:
^Нажмите для увеличения^
Руководство по эксплуатации
Фото прислал Крюк В.Г.
