Изготовитель: Львовское ПО имени Ленина, 1990.
^Нажмите для увеличения^
^Нажмите для увеличения^
Назначение: усилитель «Амфитон 25У-202С» второй группы сложности предназначен для высококачественного усиления, оперативного управления и коммутации звуковых сигналов от тюнера, электропроигрывателя, магнитофона.
^Нажмите для увеличения^

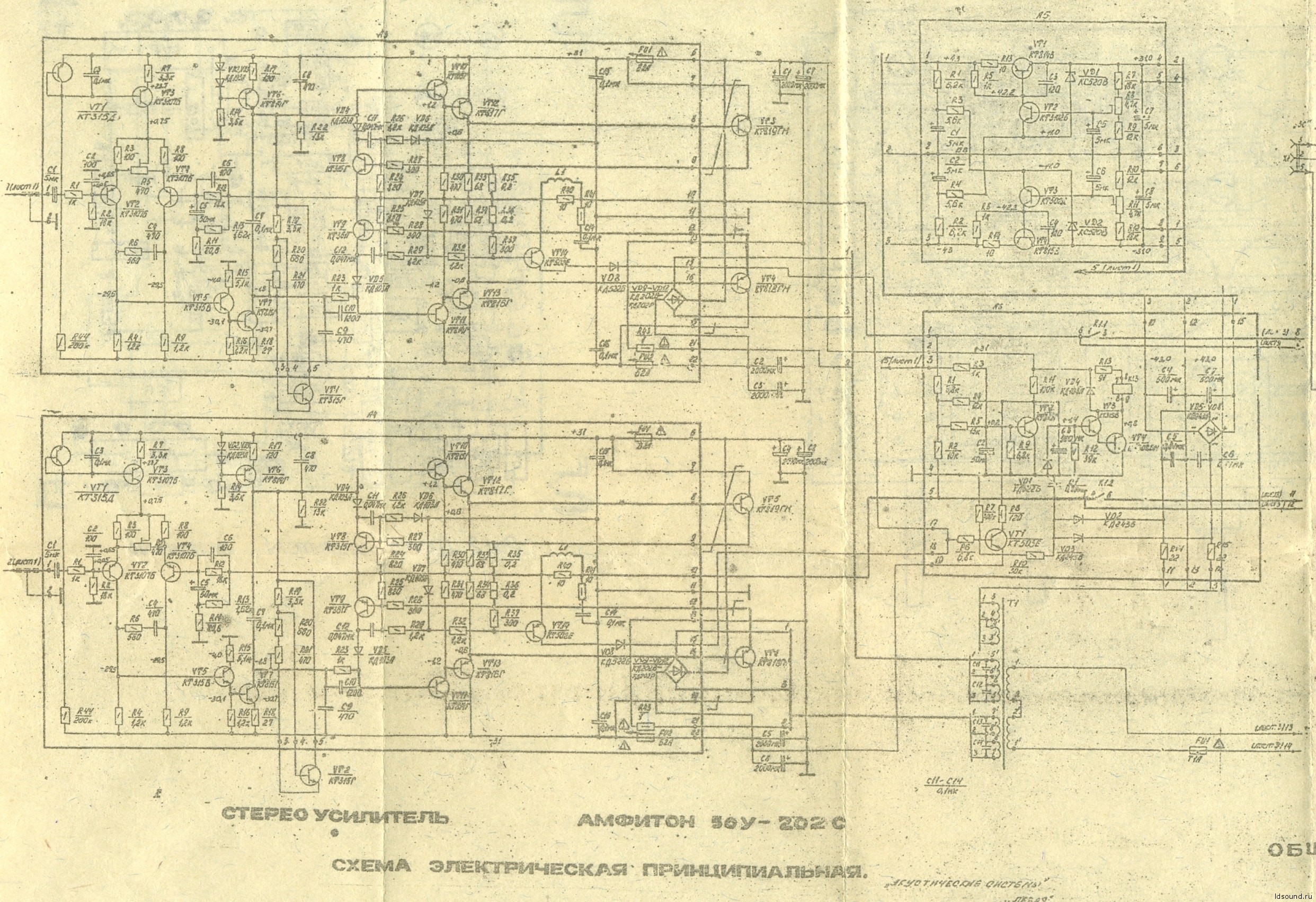

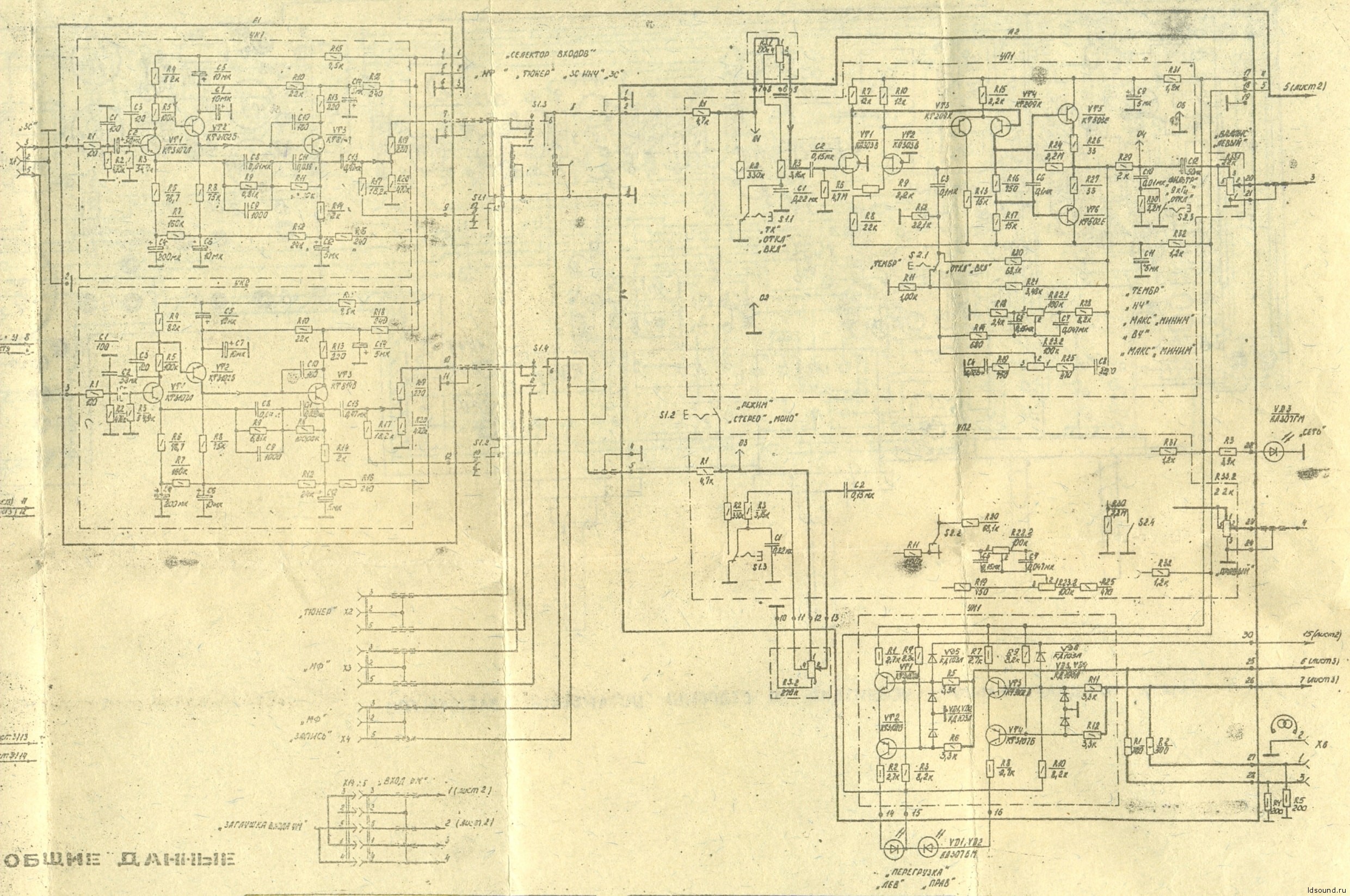

Руководство по эксплуатации и схема находится в архиве на Яндекс.Диске нашего сайта.
Основные технические характеристики:
Диапазон воспроизводимых частот: 20 – 25000 Гц
Неравномерность АЧХ в диапазоне 20-25000 Гц относительно 1 кГц: ±0,7 дБ
Сопротивление подключаемых АС: 4 Ом
Выходная мощность на канал:
номинальная: 25 Вт
долговременная: 75 Вт
кратковременная: 100 Вт
Коэффициент общих гармонических искажений: 0,07%
Отношение сигнал/взвешенный шум в номинальных условиях на входах:
линейных МФ и ТЮНЕР: 83 дБ
корректирующего ЗС: 72 дБ
Различие каналов по усилению: 1,5 дБ
Пределы регулировки:
тембр НЧ: ±11 дБ
тембр ВЧ: ±11 дБ
Действие тонкомпенсации при уровне -40 дБ на частоте 1000 Гц: +10 дБ
Потребляемая мощность от сети: 190 Вт
Размер усилителя (ШхВхГ): 387х88х390 мм
Вес усилителя: 8,5 кг
Содержание драгметалов:
золото: 0,12 г
серебро: 0,3 г
Описание:

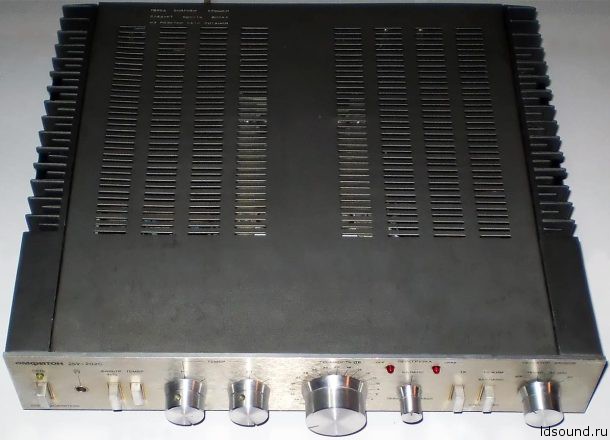

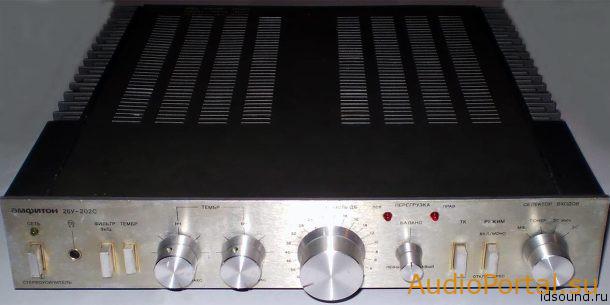

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

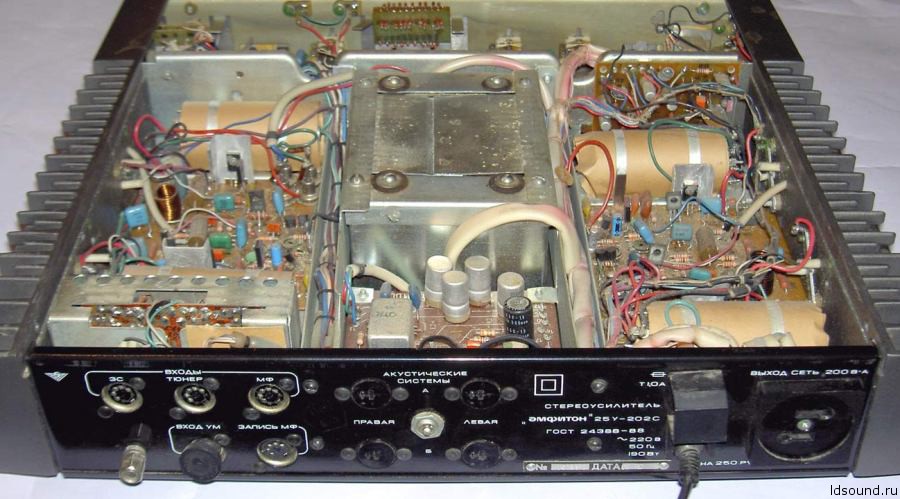

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.
^Нажмите для увеличения^

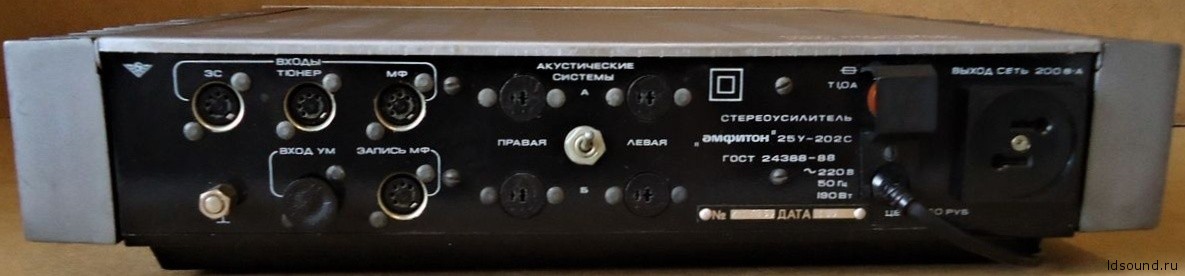

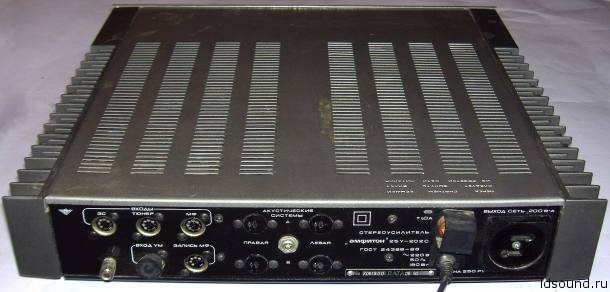

Выходные транзисторы внешне закрыты пластмассовыми накладками. Сзади между выходами пар АС находится тумблер, переключающий сигнал от усилителя на соответствующие пары АС, дополнительная сетевая розетка, винтовой зажим для подключения земли.
^Нажмите для увеличения^
^Нажмите для увеличения^
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.
^Нажмите для увеличения^
^Нажмите для увеличения^
Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 4 Ом не менее 100 Вт, предельная долговременная – не менее 25 Вт. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 8 Ом не менее 75 Вт, предельная долговременная – не менее 20 Вт.
^Нажмите для увеличения^
В усилителе предусмотрены следующие эксплуатационные удобства:
- выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
- включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
- возможность записи на магнитофон выбранной программы, а так же перезапись
- программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
- возможность подключения внешнего предварительного усилителя;
- переключение режимов работы (МОНО, СТЕРЕО);
- регулировка баланса каналов;
- тонкомпенсированная регулировка громкости.
^Нажмите для увеличения^
^Нажмите для увеличения^
