Изготовитель: завод «Электроаппарат», г. Ростов, с 1985 года.
Назначение: усилитель первого класса предназначен для усиления мощности звуковых сигналов от различных источников звуковых программ при работе в помещении.

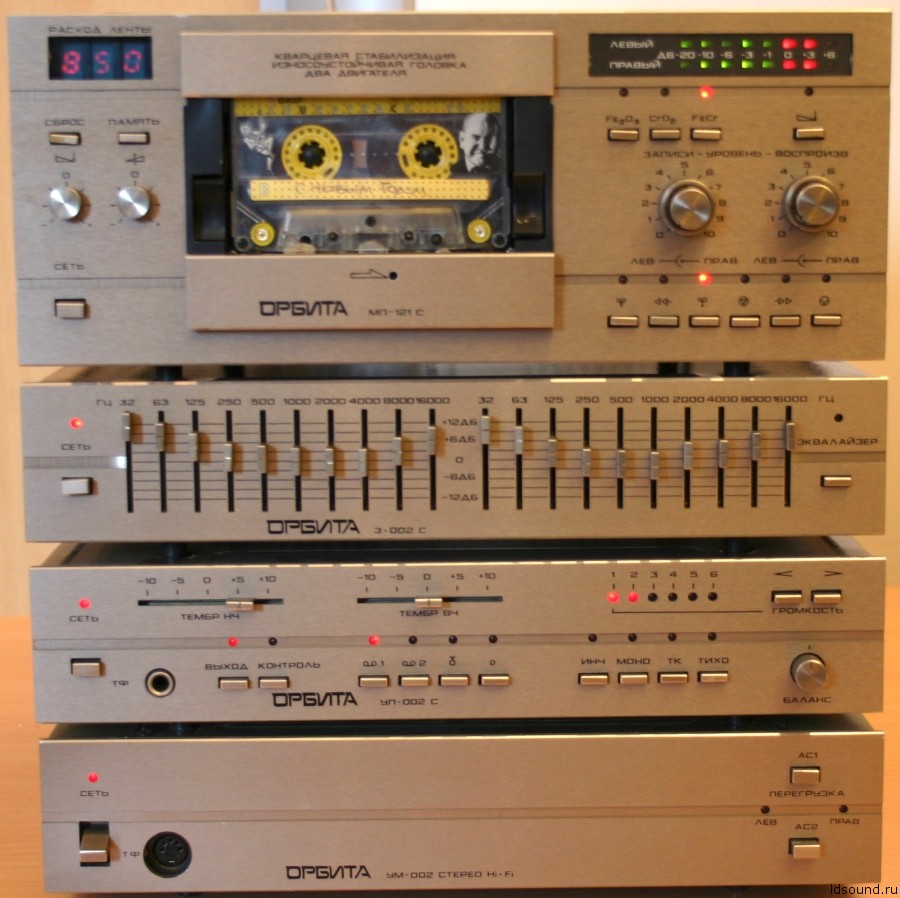

^Нажмите для увеличения^

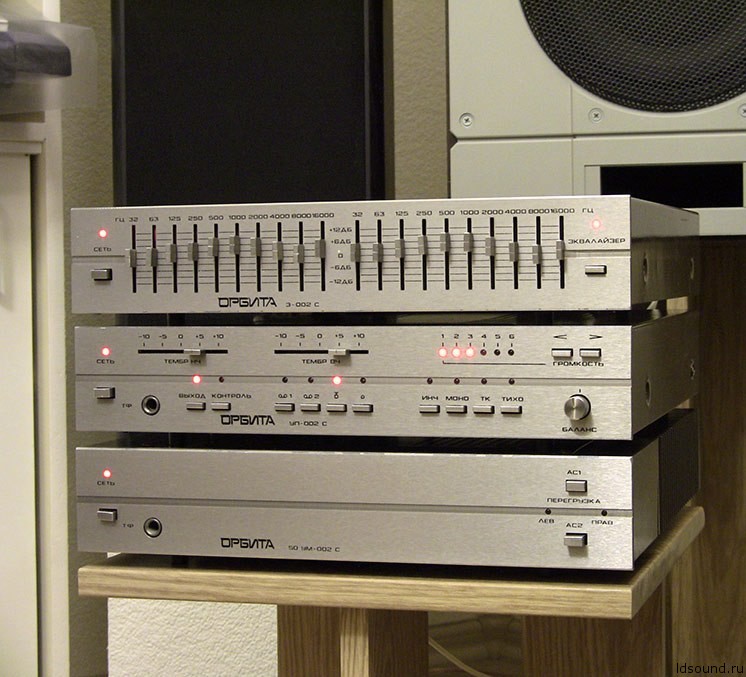

^Нажмите для увеличения^
Схема, паспорт и несколько фото находятся в архиве на Яндекс.Диске нашего сайта.
^Нажмите для увеличения^
Основные технические характеристики:
Диапазон воспроизводимых частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1 дБ
Номинальная мощность канала на нагрузку: 50 Вт/4 Ом
Коэффициент гармоник в диапазоне 40-16000 Гц: 0,07 %
Коэфициент общих искажений интермодуляции: 0,1 %
Отношение сигнал/взвешенный шум: 92 дБ
Переходное затухание между каналами в диапазоне 250-10000 Гц: 46 дБ
Коэфициент демпфирования в диапазоне 40-16000 Гц: 20
Номинальное входное напряжение: 1 В
Сопротивление входа: 47 кОм (±4,7 кОм)
Потребляемая мощность от сети:
в рабочем режиме: 90 Вт
в номинальном режиме: 200 Вт
Размер усилителя (ШхВхГ): 320х60х320 мм
Вес усилителя: 8 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:
Усилитель состоит из двух идентичных каналов усиления, каждый из которых имеет защиту от перегрузок по выходу, схему задержки включения и схему защиты акустических систем и усилителя от короткого замыкания выхода.
^Нажмите для увеличения^
В усилителе предусмотрена возможность подключения дополнительной акустической стереосистемы, а также стереотелефонов.
^Нажмите для увеличения^

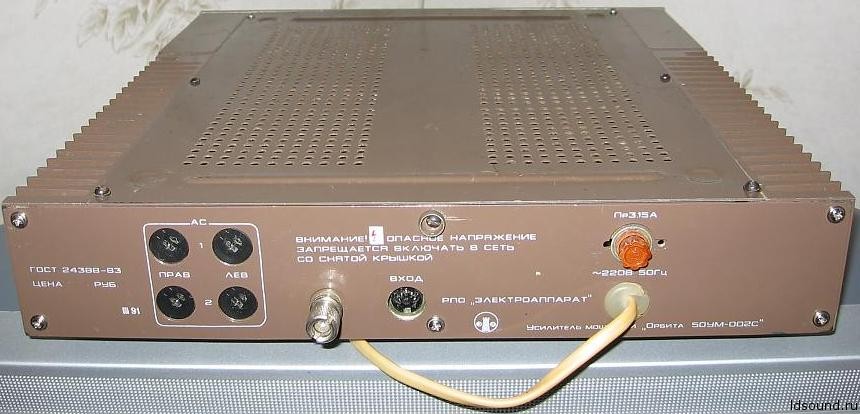

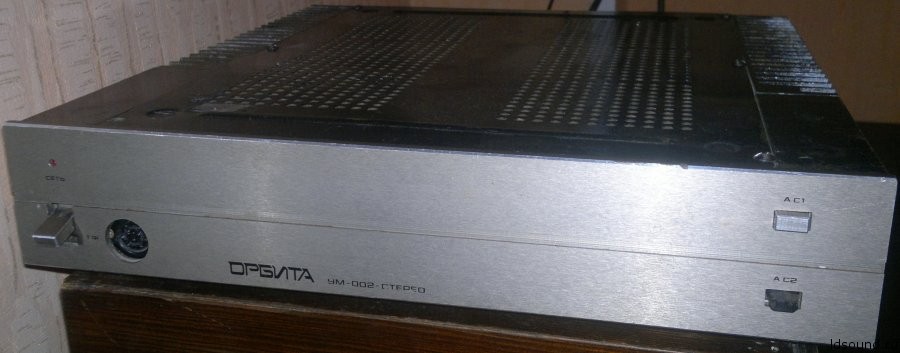

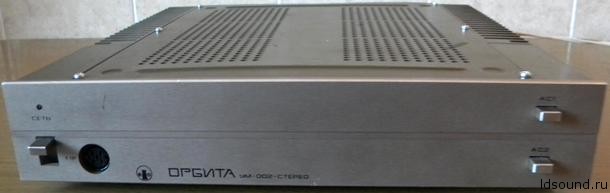

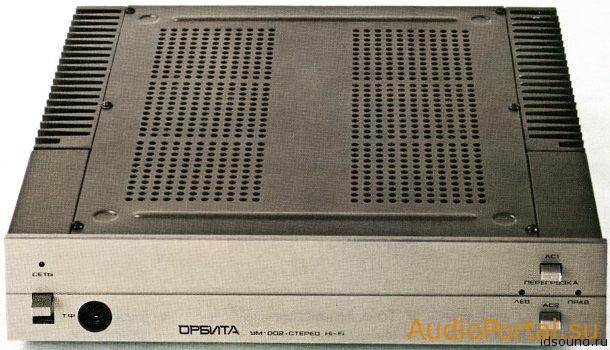

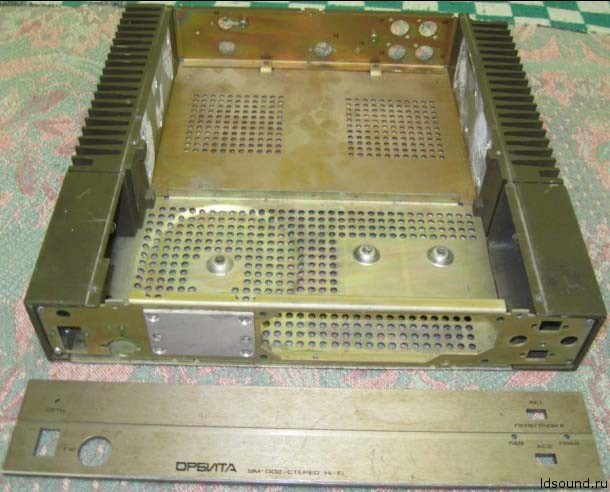

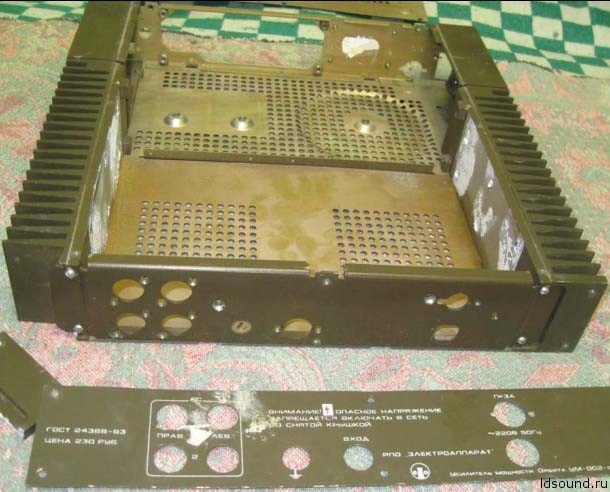

Корпус усилителя комбинированный, боковые стенки, они же радиаторы выходных транзисторов, выполнены из алюминия. Так же из алюминия сделана передняя панель. Нижняя и верхняя крышка – из металла.
^Нажмите для увеличения^
^Нажмите для увеличения^

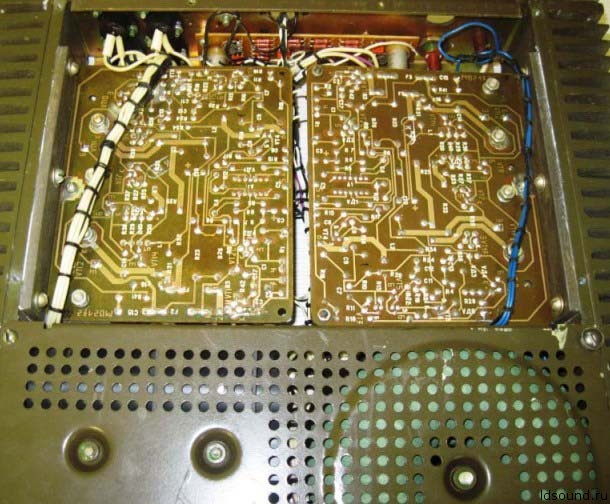

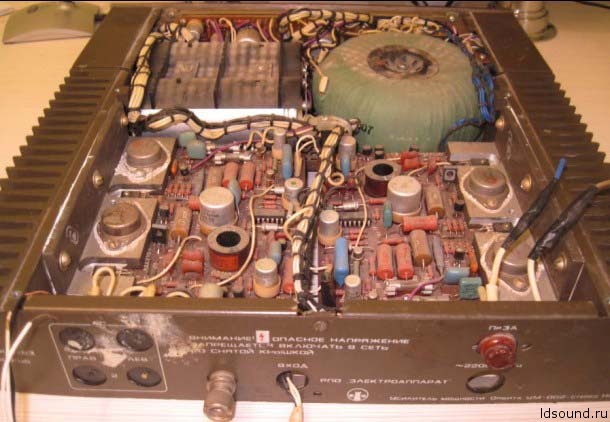

Внутри, слева расположен сетевой трансформатор, справа от него – конденсаторы блока питания. Выше, над боком питания находятся платы усилителей мощности. На задней стенке находится плата А-6 (схема индикации перегрузки). Cхема защиты АС совмещённая на одной плате со схемой задержки включения и коммутации, располагается возле передней панели – плата А2.
