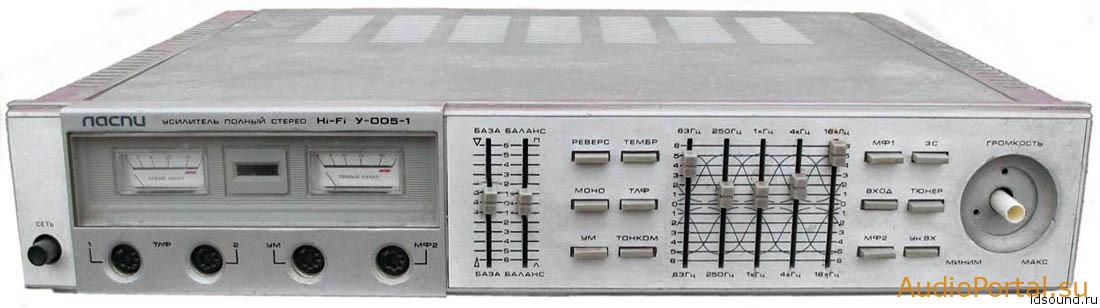

Ласпи У-005-1 стерео Hi-Fi

Изготовитель: радиозавод им. Калмыкова, г. Севастополь, выпуск с 1985 года.

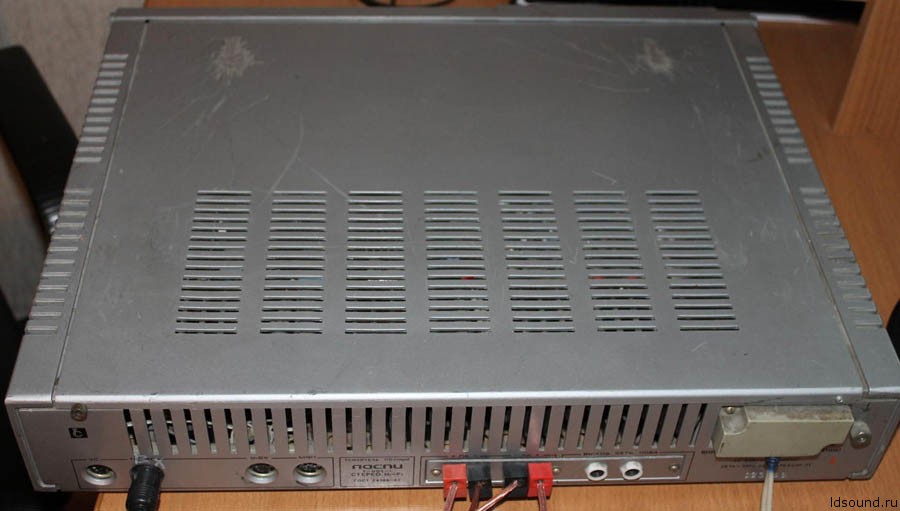

^Нажмите для увеличения^ ^Нажмите для увеличения^

Назначение: усилитель звуковых частот предназначен для высококачественного усиления и воспроизведение через акустические системы звуковых фонограмм с различных источников.

^Нажмите для увеличения^

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 25000 Гц

Номинальная выходная мощность на канал: 25 Вт

Максимальная выходная мощность на канал: 40 Вт

Коэффициент нелинейных искажений: 0,1%

Уровень фона: -70 дБ

Потребляемая усилителем мощность: 85 Вт

Габаритные размеры усилителя (ШхВхГ) 460х88х393 мм

Масса: 9,5 кг

Описание:

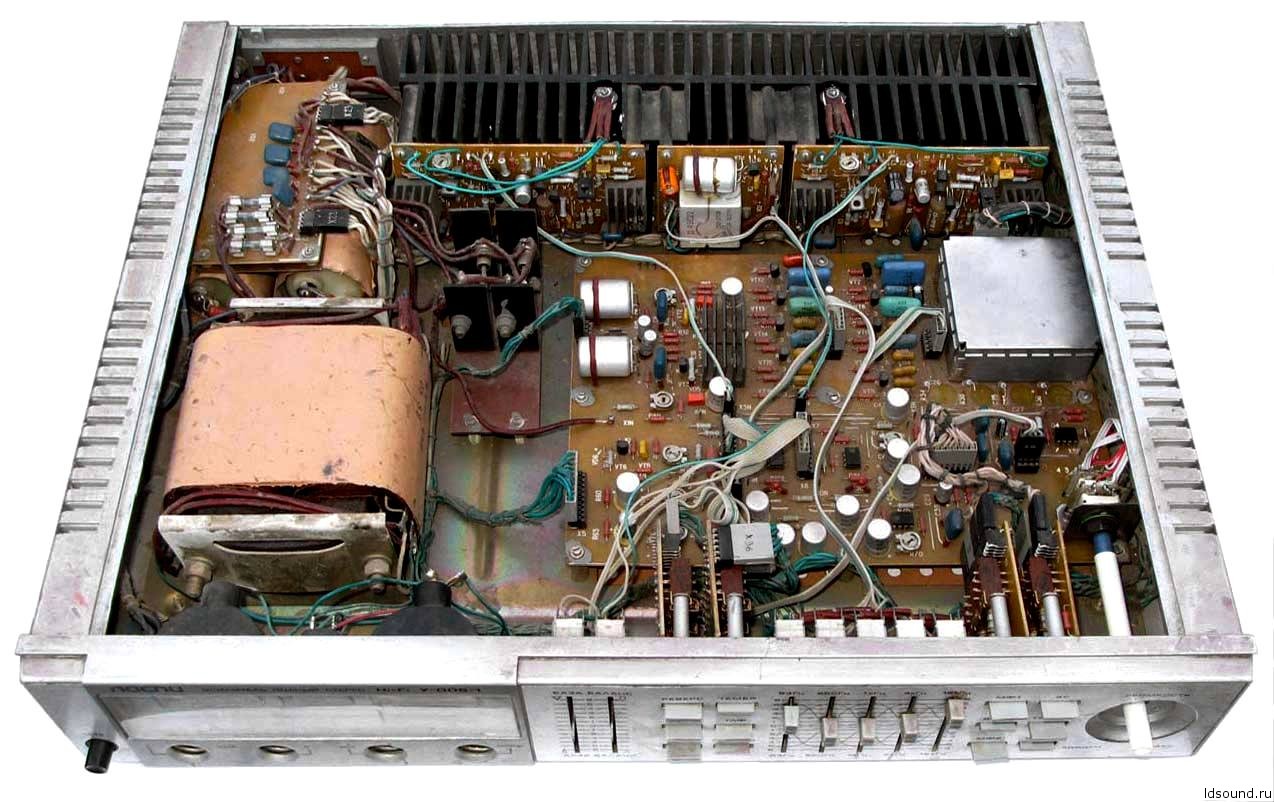

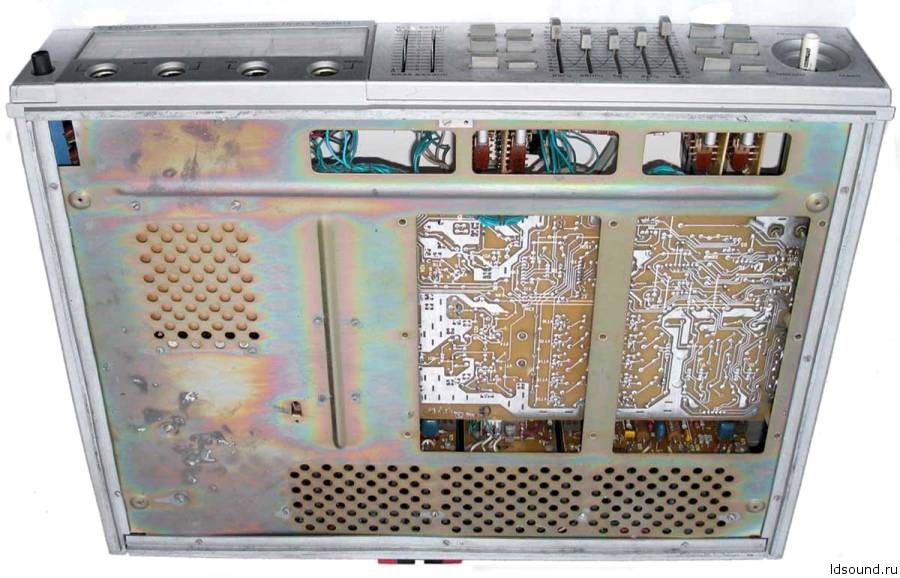

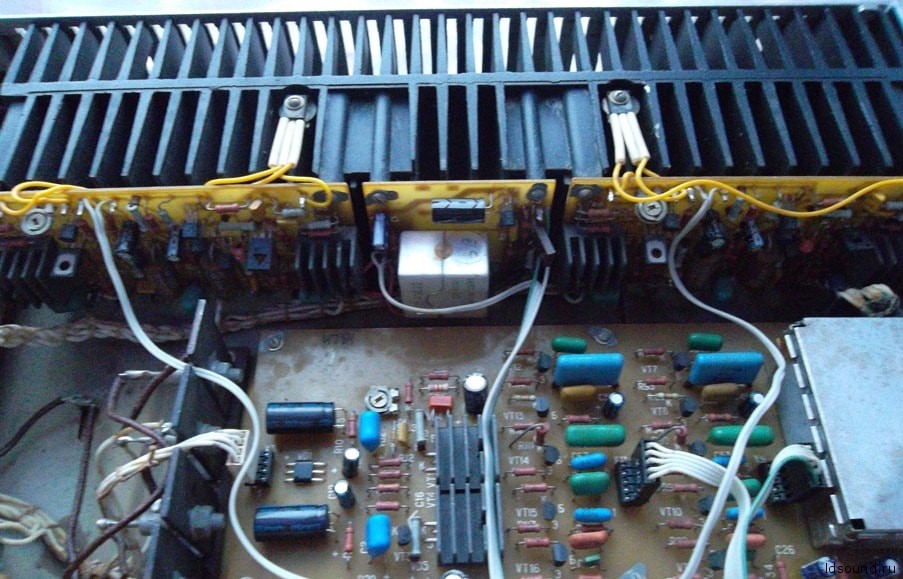

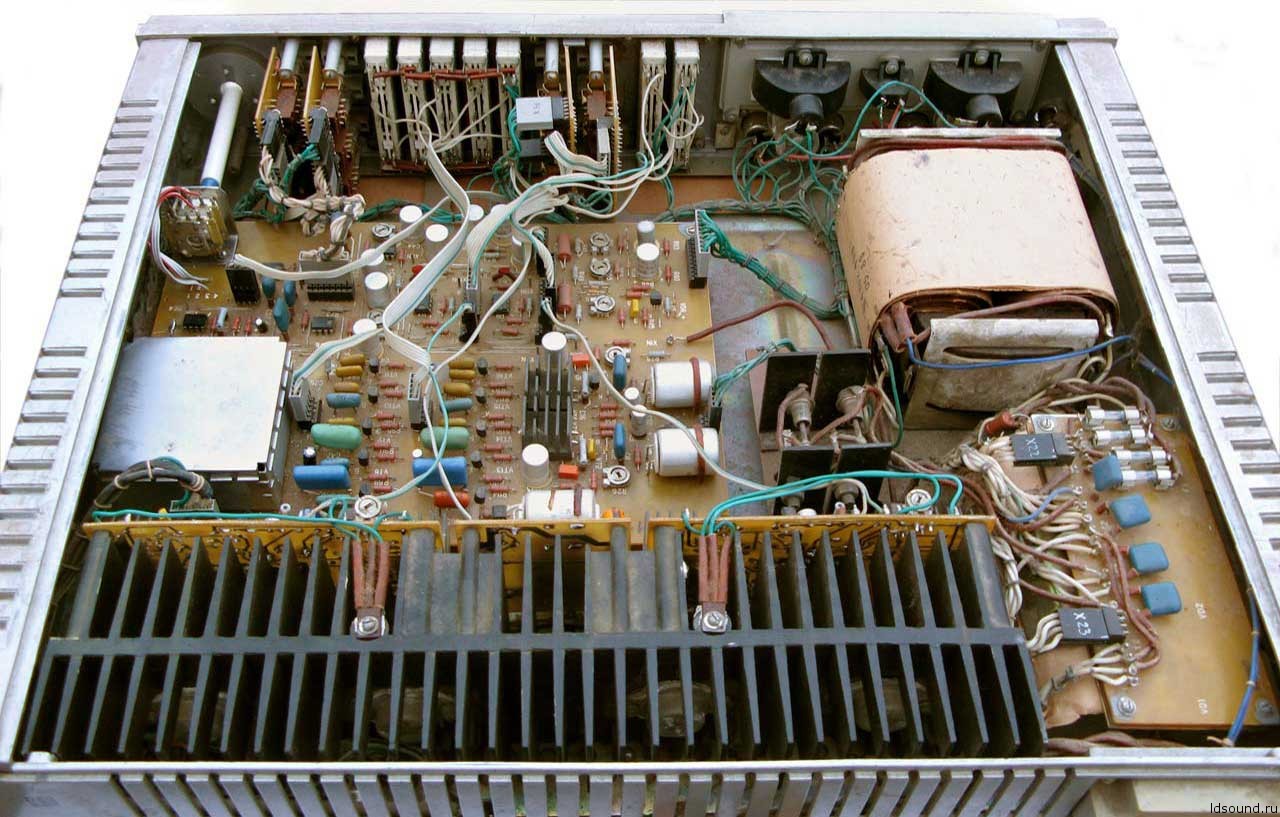

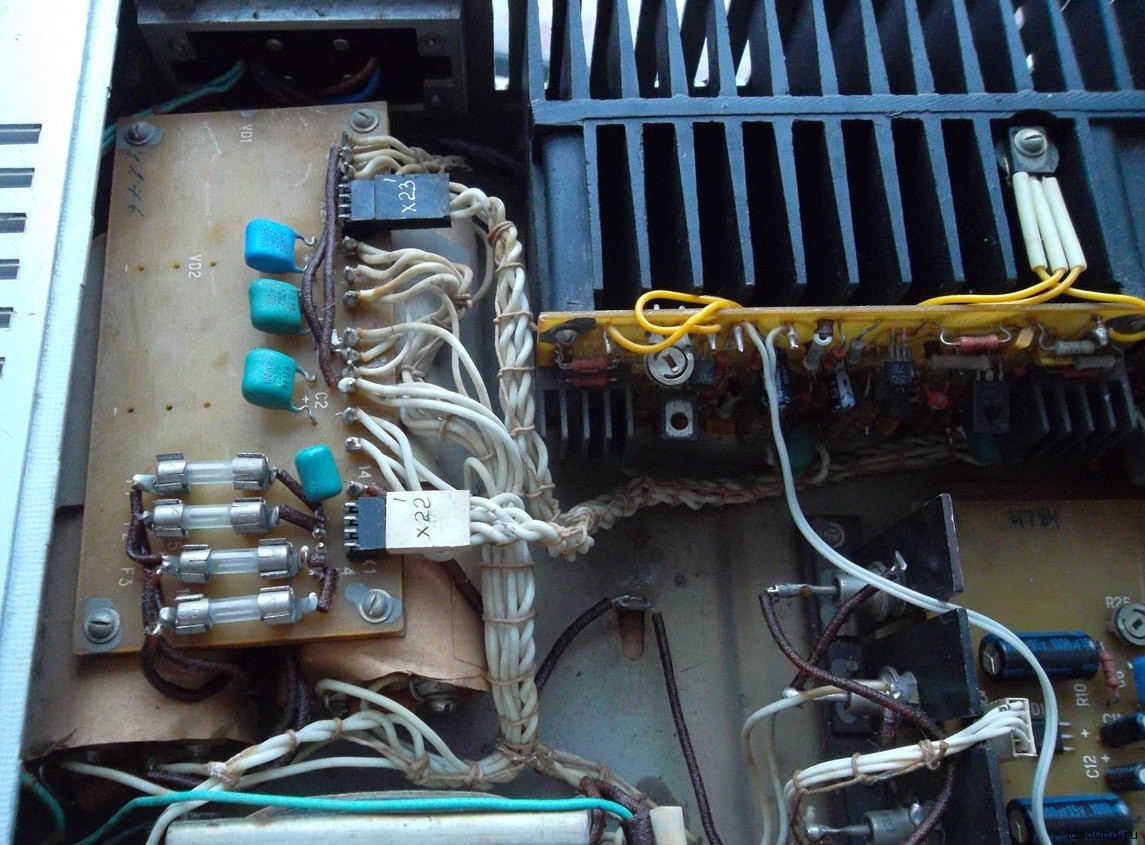

Шасси усилителя сделано из штампованной стали. Боковые стенки и передняя панель из алюминиевого сплава. Верхняя крышка металлическая, нижняя – картон. Радиаторы выходных транзисторов находятся под крышкой у задней стенки. Слева расположен трансформатор и конденсаторы блока питания.

Электрические схемы и печатные платы на диске от Виктора.

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

В усилителе имеется:

• Индикаторы перегрузки
• Фильтры ограничения высоких и низких частот
• Селектор входов
• Отключаемая тонкомпенсация
• Устройство защиты усилителя от короткого замыкания от перегрева и постоянного напряжения на выходе
• Ступенчатое ограничение громкости
• Стрелочные индикаторы выходной мощности
• 5-полосный эквалайзер
• Встроенный корректирующий усилитель для электропроигрывателя

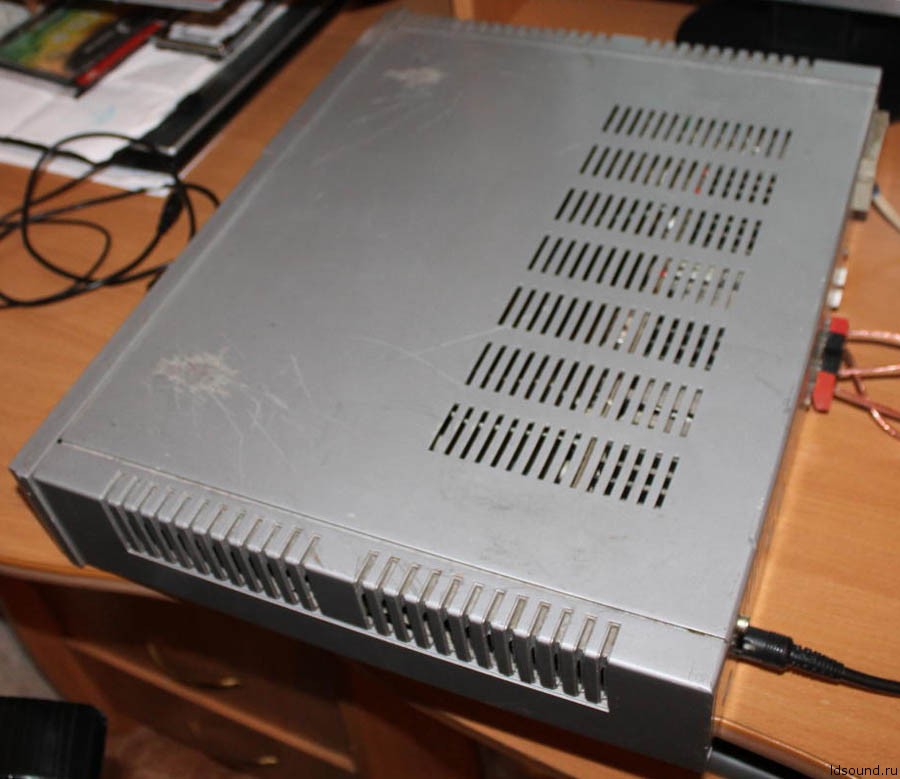

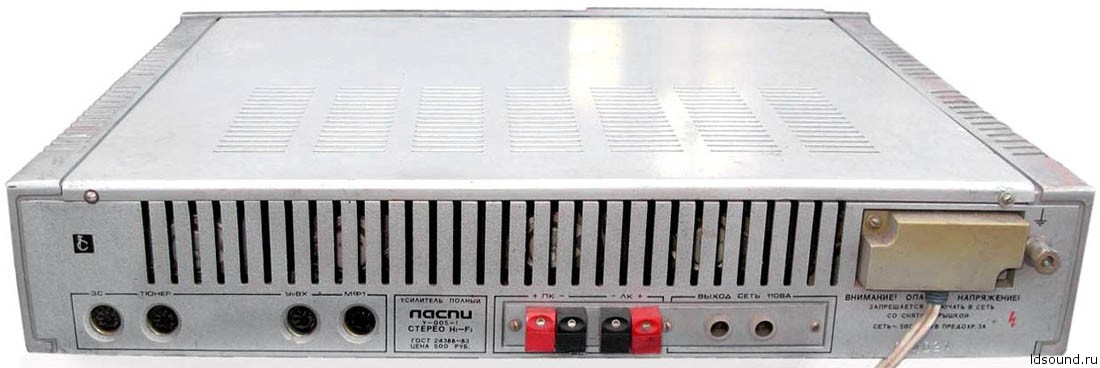

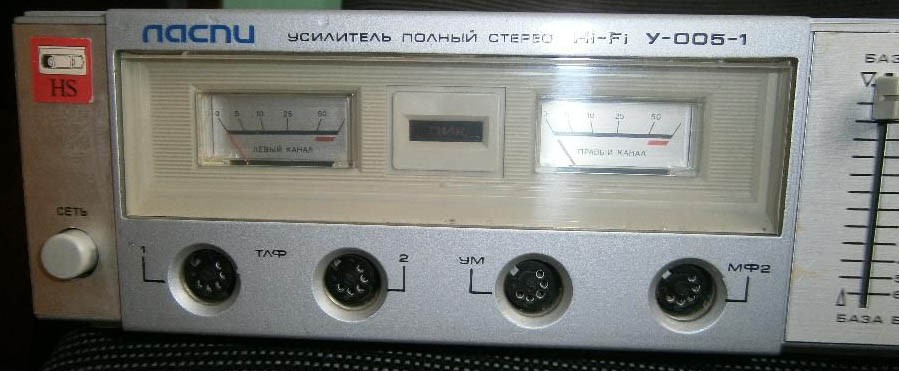

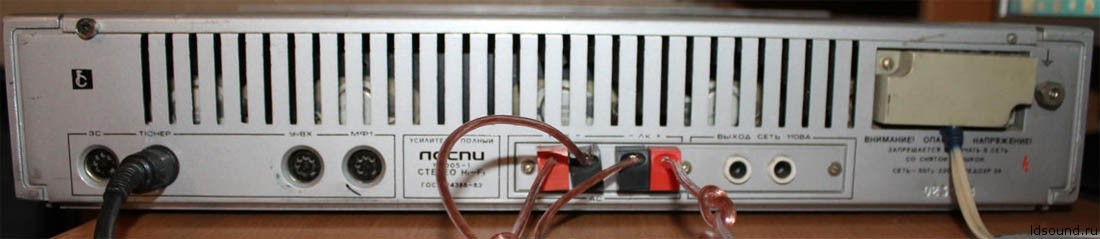

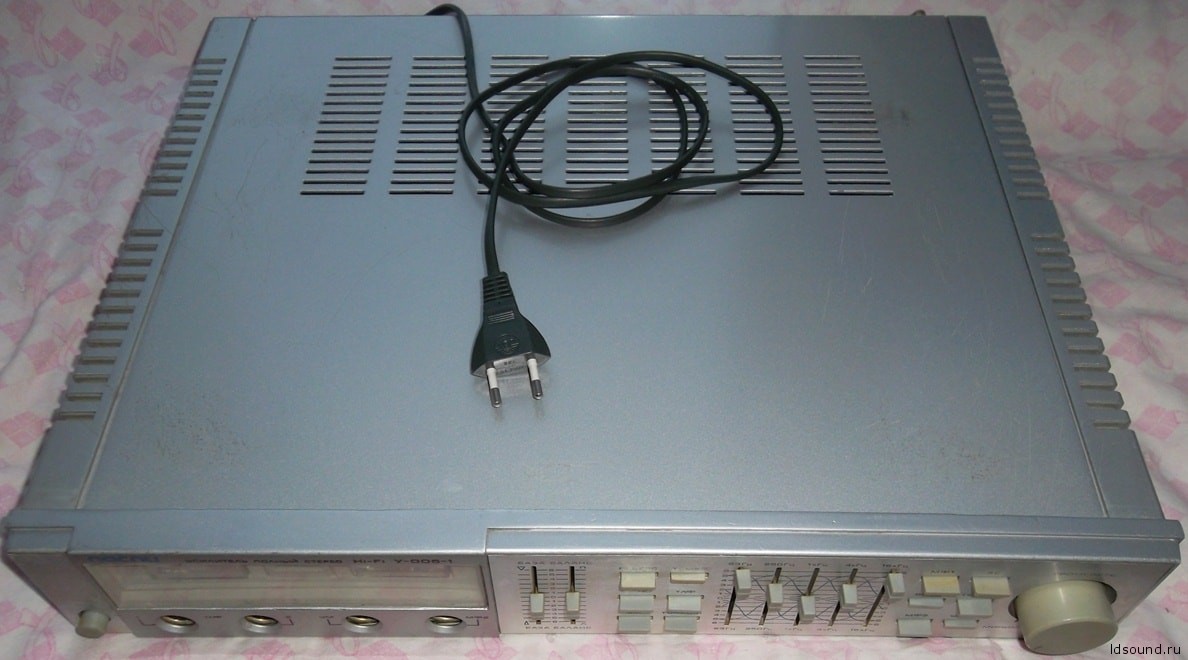

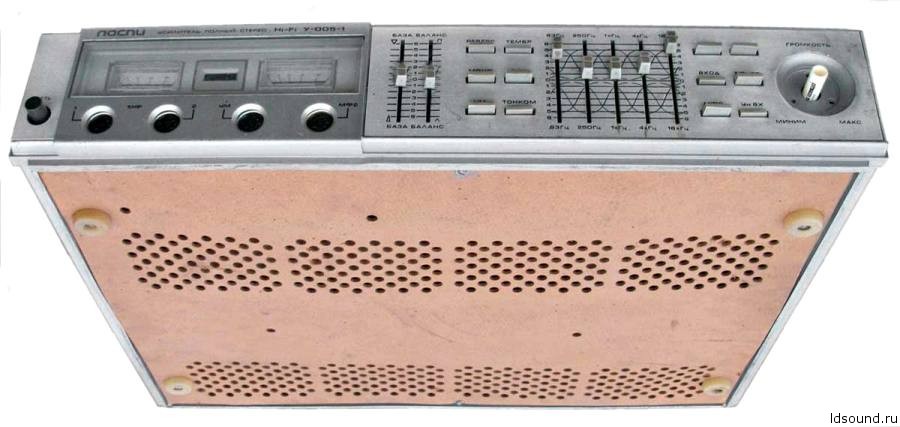

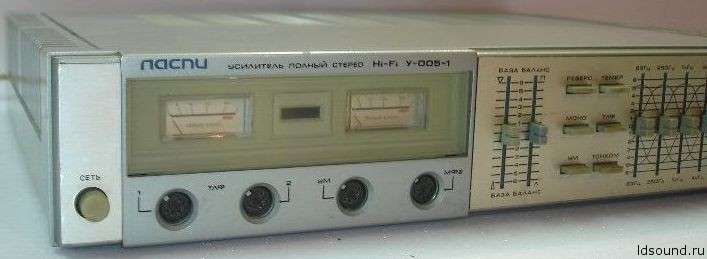

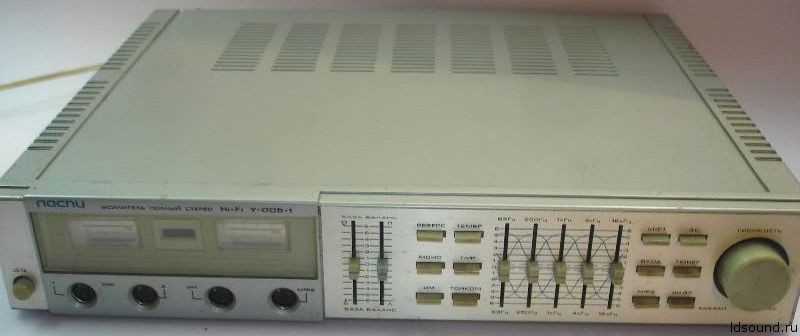

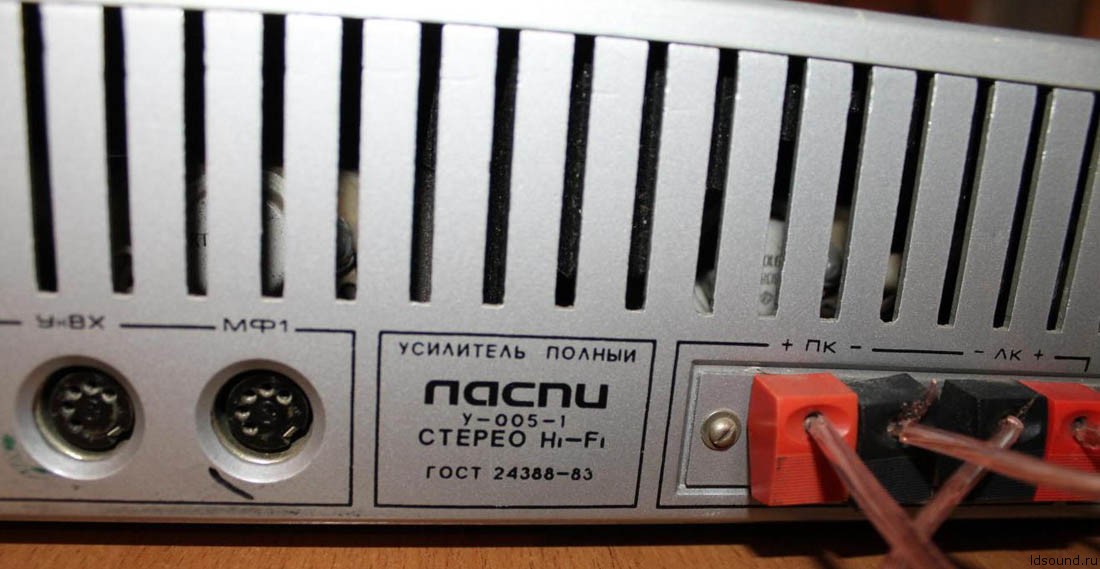

Фото Ласпи У-005-1 (прислал L.I.N.):

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

Некоторые фото взяты с сайта rw6ase.narod.ru
