Корвет УП-028C Hi-Fi

Изготовитель: завод “Ладога”, г. Кировск, выпуск с 1986 года

Назначение: для высококачественного усиления, коммутации и частотной коррекции сигналов с проигрывателя c электромагнитной головкой звукоснимателя, проигрывателя компакт-дисков, тюнера, магнитофона и др.

^Нажмите для увеличения^

Технические характеристики:

Диапазон рабочих частот: 20 – 25000 Гц

Неравномерность АЧХ линейного входа на частоте 1000 Гц: ±0,3 дБ

Коэффициент гармоник в диапазоне 40-16000 Гц: 0,01%

Коэффициент интермодуляционных искажений: 0,03%

Отношение сигнал/взвешенный шум для линейного входа: 80 дБ

Уровень шума по звуковому давлению: 20 дБ

Сопротивление линейного входа: 4,7 кОм

Потребляемая мощность от сети: 15 Вт

Габаритные размеры (ШхВхГ): 480х116х378 мм

Масса: 11 кг

^Нажмите для увеличения^

Описание:

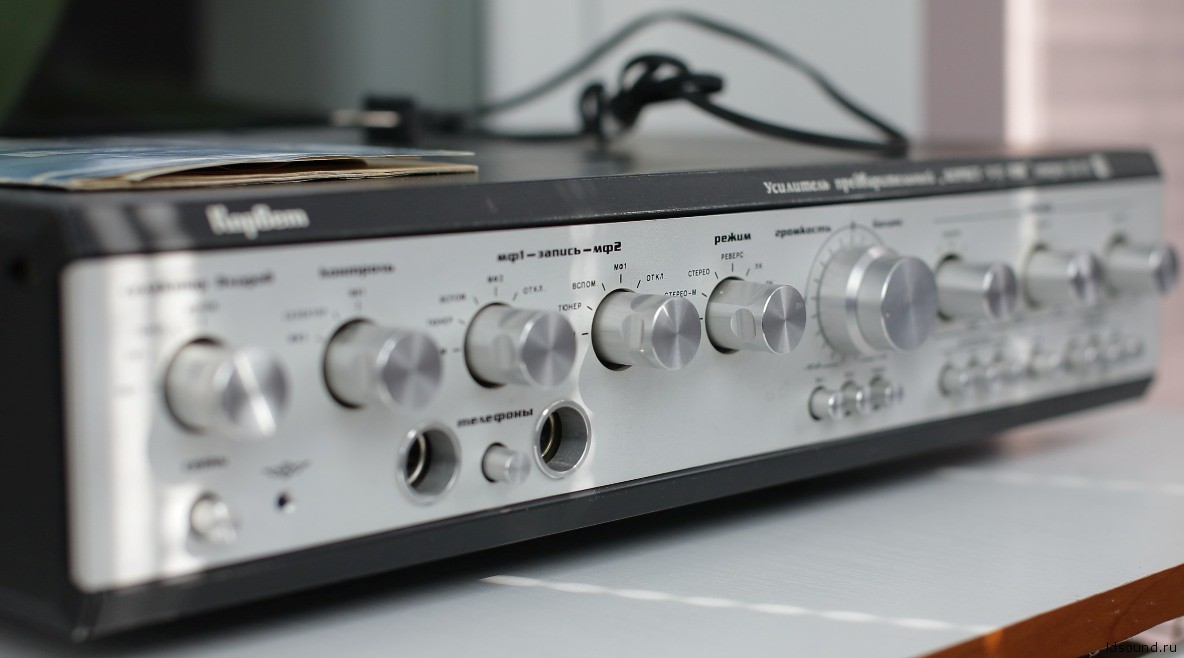

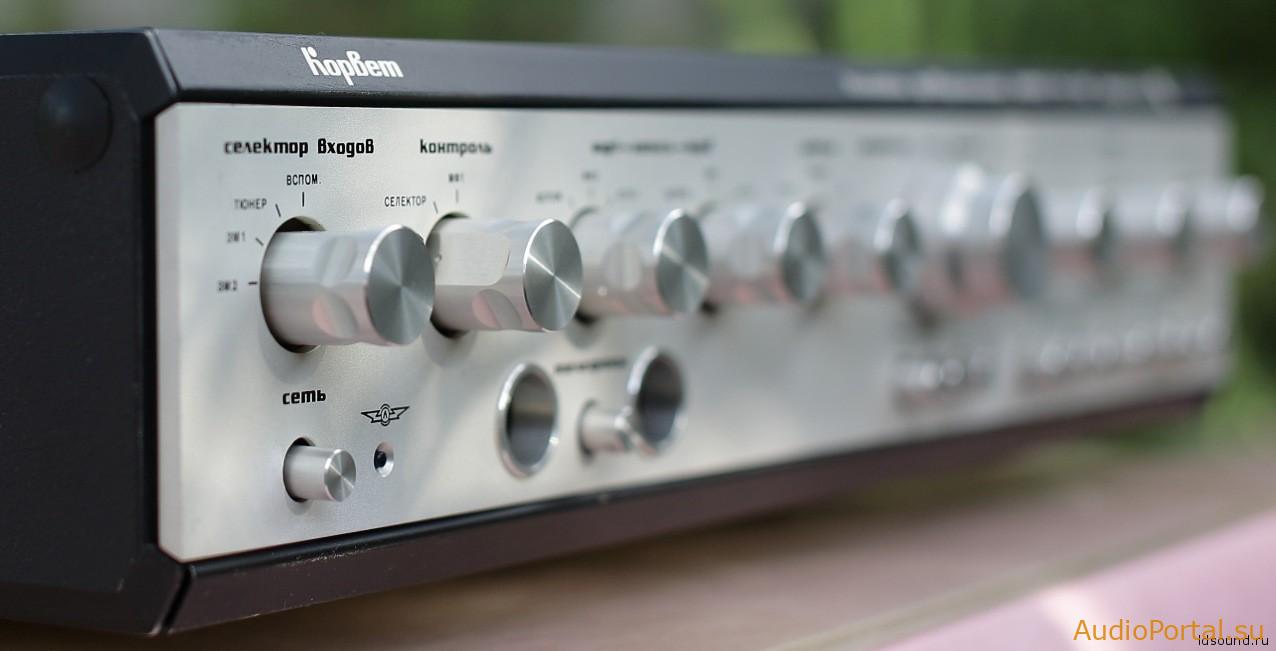

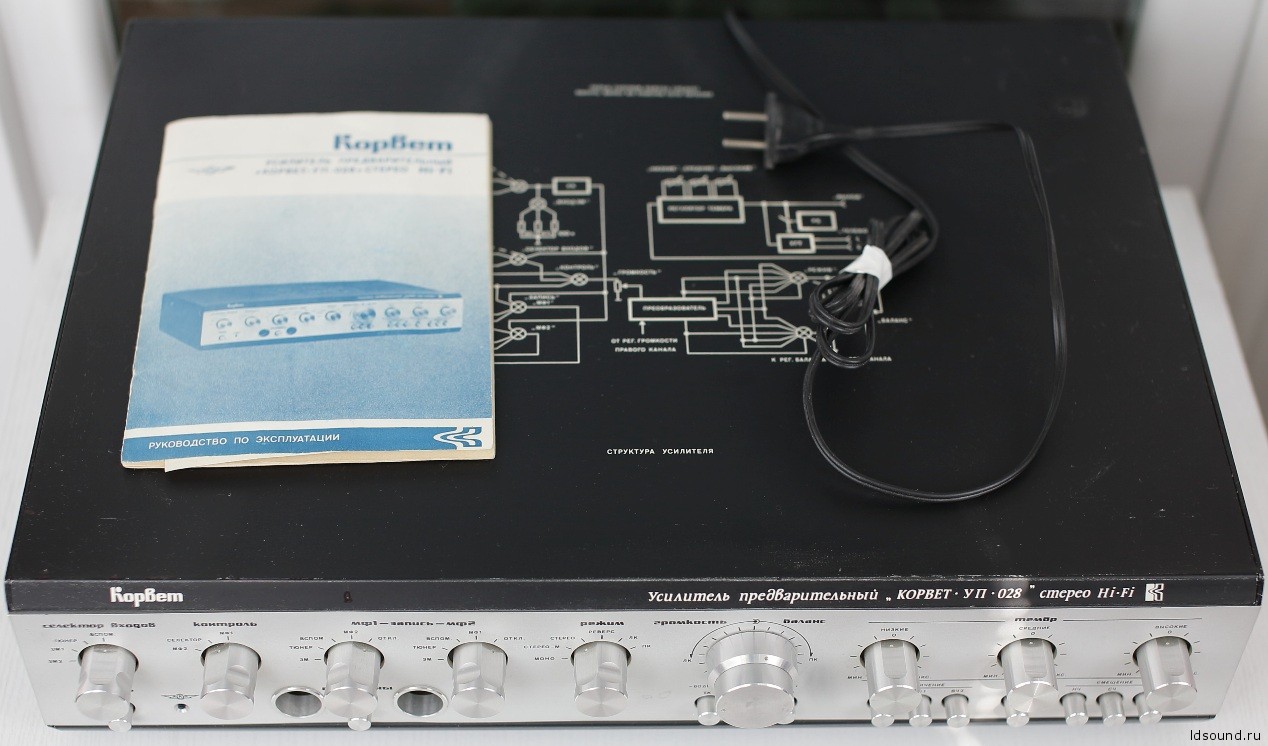

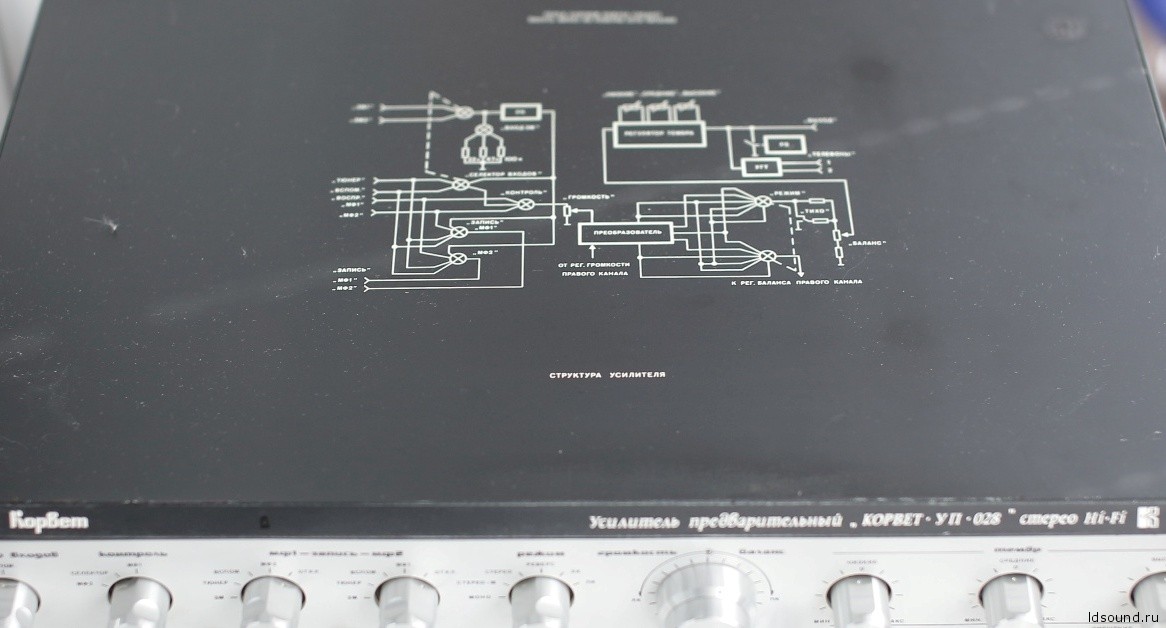

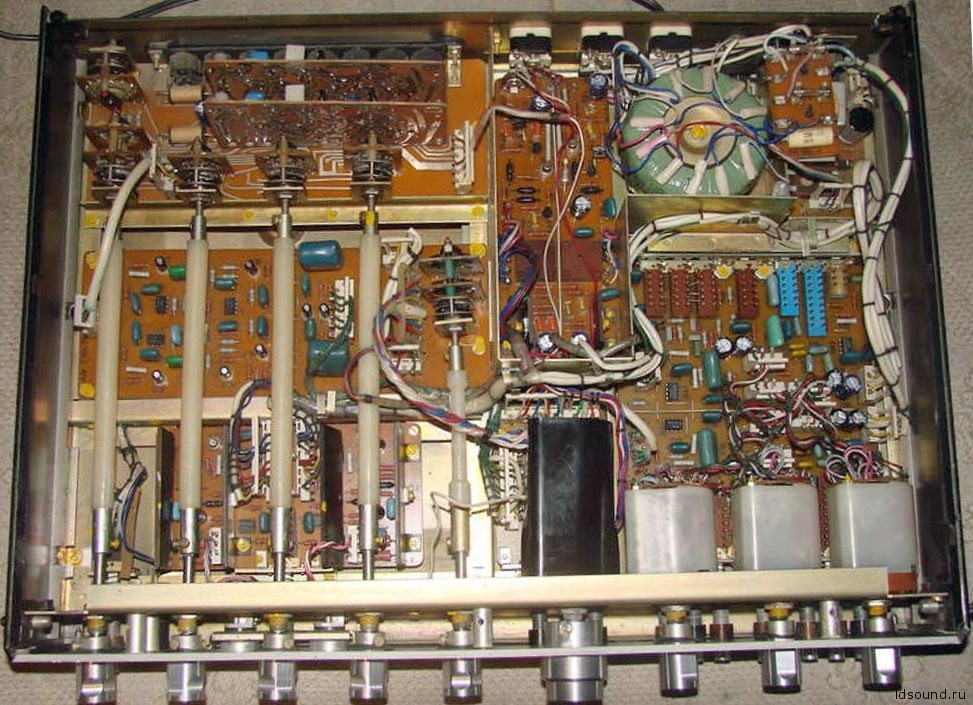

Особенности усилителя: расширенные коммутационные возможности, идентичность каналов на любой характеристики регулирования, минимальные собственные шумы и искажения. Конструктивно выполнен на стальном шасси. Передняя панель дополнительно закрывается декоративной алюминиевой панелью, на которой выведены все регулировки. Верхняя крышка стальная, закрывает не только верхнюю часть корпуса но и боковые. Задняя панель стальная, на ней находится полная коммутация усилителя.

^Нажмите для увеличения^

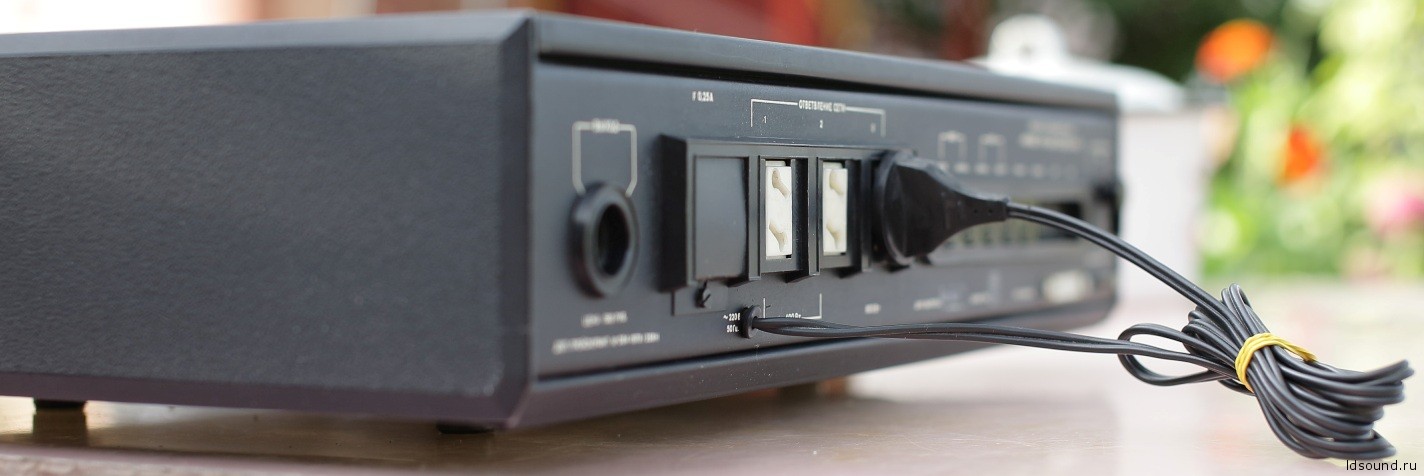

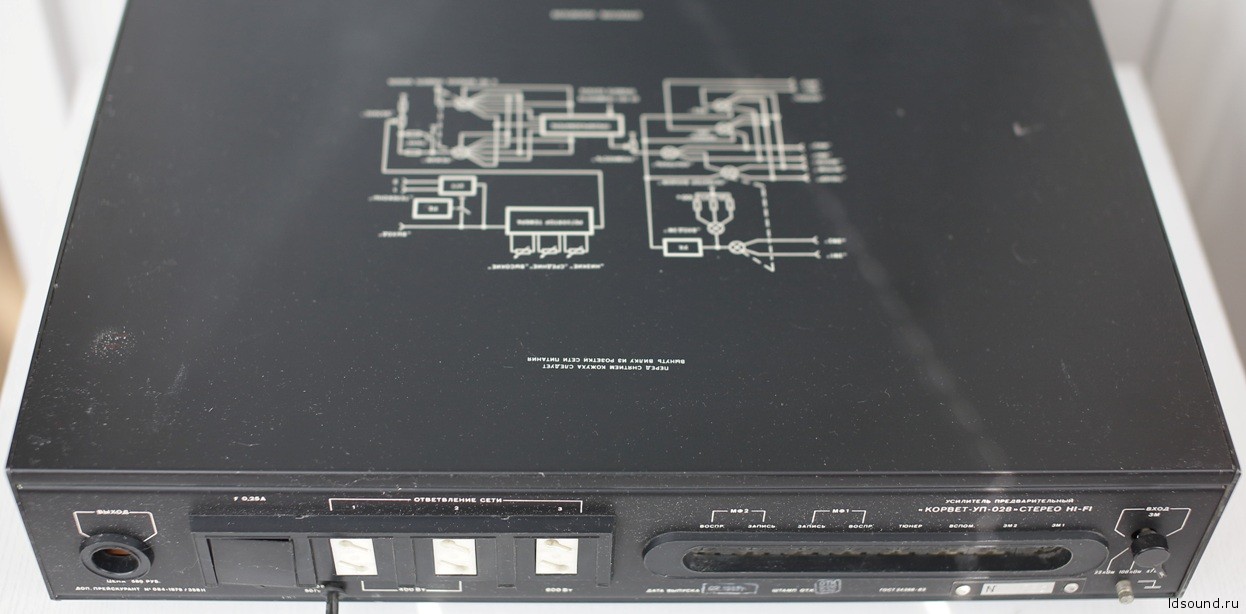

На задней стенке установлены:

две розетки корректирующих входов для подключения двух магнитных звукоснимателей, а также переключатель входного сопротивления этих входов;
две розетки линейных входов для подключения тюнера и других источников сигнала;
две розетки линейных входов и выходов для подключения двух магнитофонов на воспроизведение, перезапись и на запись (по току);
две розетки выходов для подключения двух магнитофонов на запись и перезапись (по напряжения);
розетка выхода для подключения усилителя мощности;
три розетки ответвления сети для подключения аппаратуры, работающей в комплексе с усилителем;

^Нажмите для увеличения^

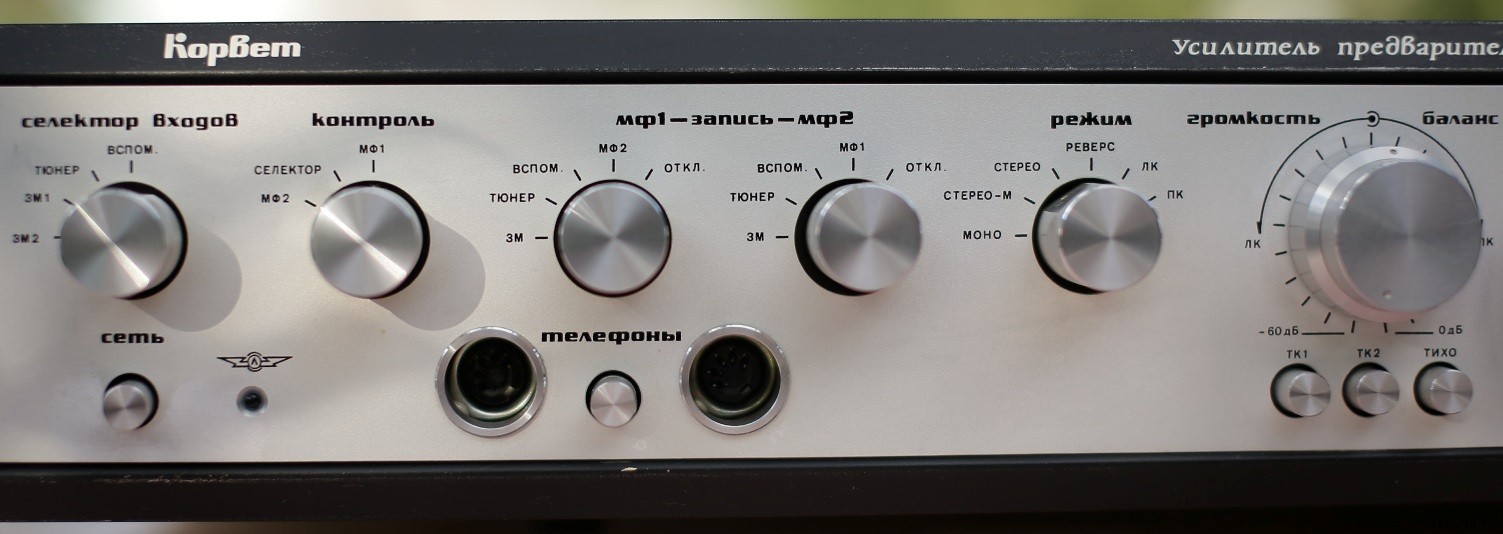

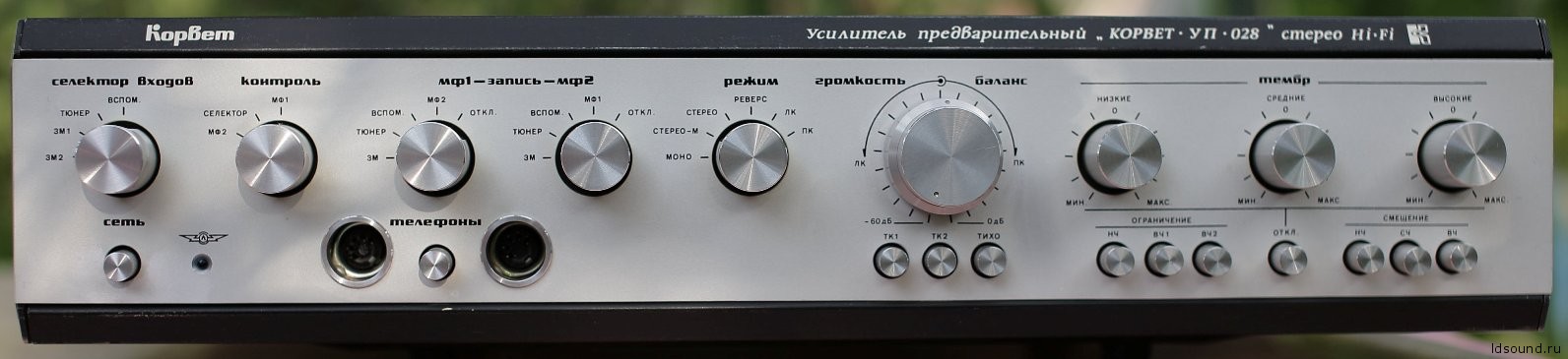

Две розетки выходов для подключения двух комплектов наушников и их выключатель выведены на лицевую панель усилителя.

^Нажмите для увеличения^

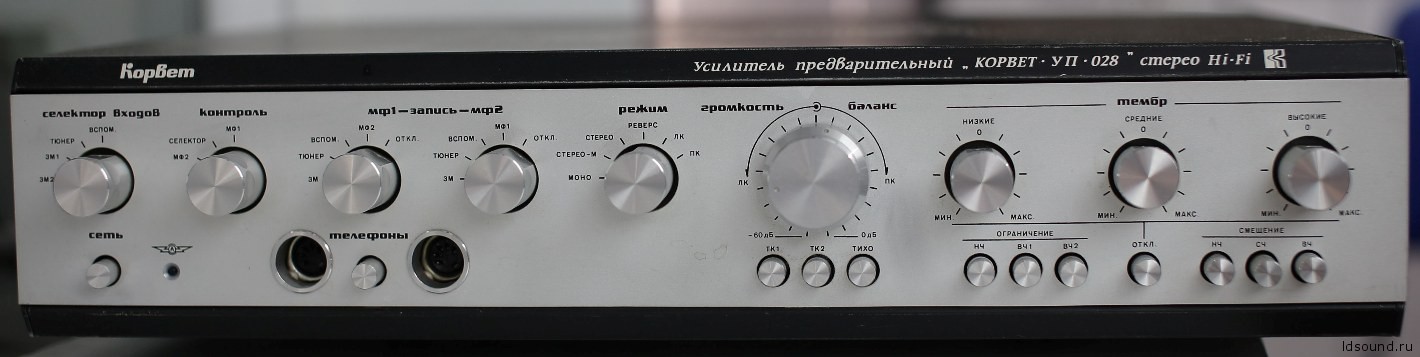

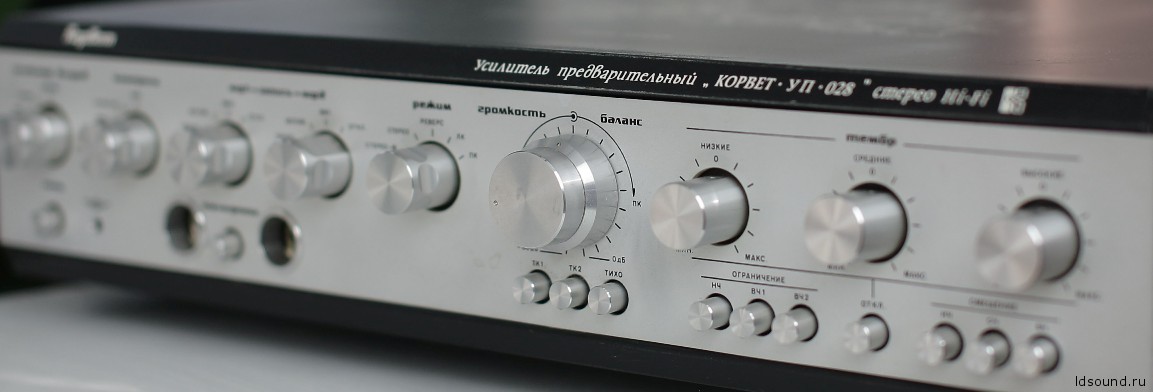

Особенности усилителя:

селектор входов;
два переключателя записи и переключатель контроля для независимой записи на два магнитофона от двух источников программ или перезаписи с магнитофона на магнитофон;
переключатель режимов для подавления рокота электропроигрывающего устройства;
совмещенные дискретные регуляторы громкости и баланса с отключаемой тонкомпенсацией НЧ и ступенчатым уменьшением громкости;

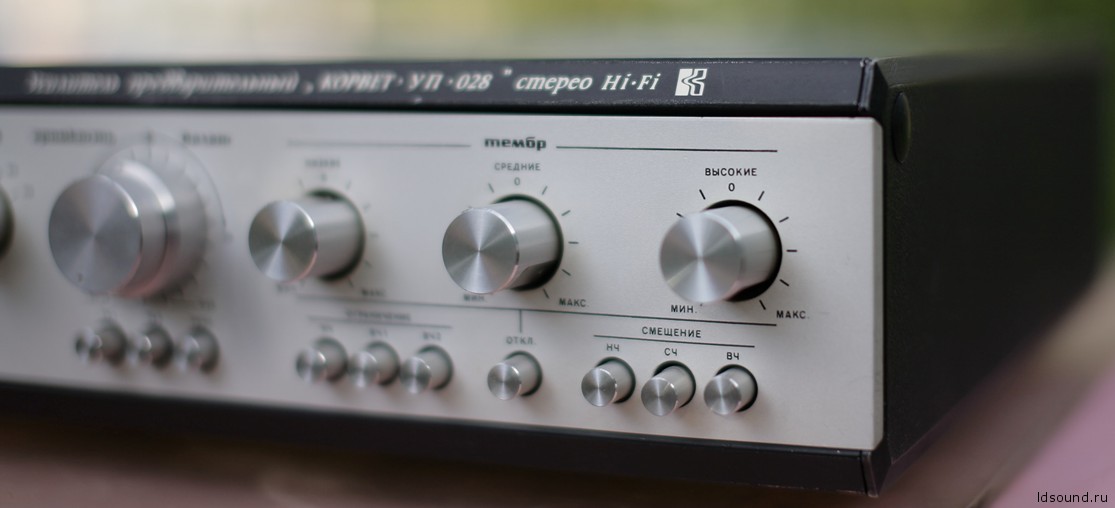

дискретные регуляторы тембра НЧ, СЧ и ВЧ с выключателем регуляторов;
отключаемые фильтры ограничения частот ниже 14 Гц и выше 9 кГц и 15 кГц;
индикация включения усилителя;
защита выхода от короткого замыкания.
