Корвет-038-стерео

Изготовитель: Кировский завод «Ладога», 1987 год.

Руководства и схемы на диске.

Назначение: проигрыватель предназначен для работы в высококачественных системах звуковоспроизведения. Модель отличается высокой стабильностью частоты вращения, малым уровнем детонации и рокота, широким диапазоном воспроизводимых частот и незначительными искажениями. Более поздняя модель ЭП-003 “Корвет”.

^Нажмите для увеличения^

Основные технические характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц
Номинальное сопротивление нагрузки: 47 кОм
Номинальная прижимная сила: 10 мН
Чувствительность: 1,3+1 (±0,3) мВ/см/с
Разбаланс по чувствительности: 1 дБ
Разбаланс по АЧХ в диапазоне 315-6300 Гц: 2 дБ
Разделение между каналами в диапазоне:
315 – 5000 Гц: -22 дБ
1000 Гц: -28 дБ
10000 Гц: -16 дБ
Уровень электрического фона (наводка): -69 дБ
КНИ на частоте 1000 Гц: 1,5%
Горизонтальная гибкость подвижной системы: 20·10-3 м/Н
Расстояние между центрами крепления головки: 12,7 (±0,1) мм
Масса головки: 5,2 г
Номинальная частота вращения грампластинок: 33,33 и 45,11 об/мин
Коэффициент детонации: 0,1%
Относительный уровень рокота со взвешивающим фильтром: -67 дБ
Пределы подстройки номинальной частоты вращения: ±3%
Потребляемая мощность: 8 Вт
Габаритные размеры (ШхВхГ): 485х225х370 мм

Масса: 12,5 кг

^Нажмите для увеличения^

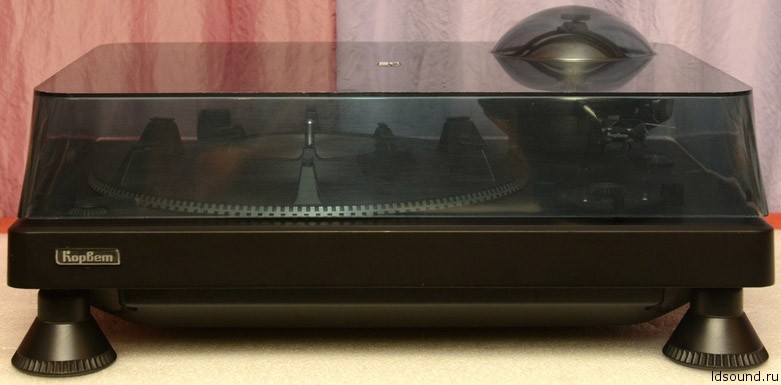

Вид спереди с закрытой крышкой

^Нажмите для увеличения^

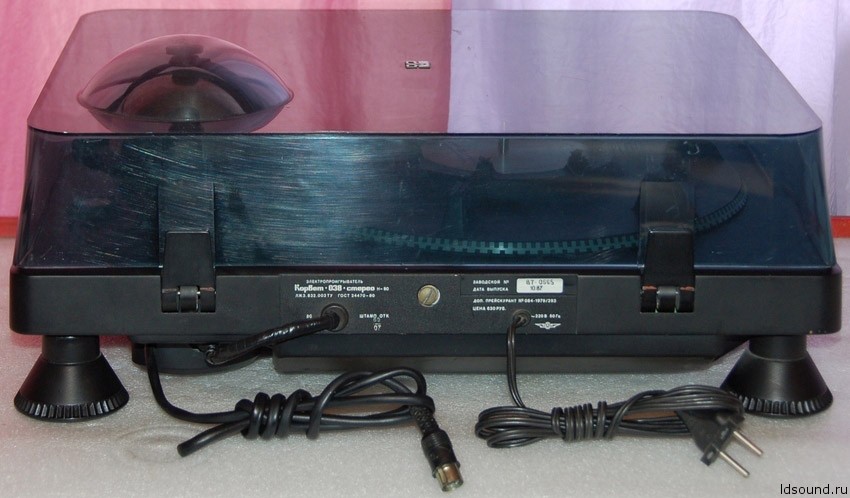

Вид сзади с закрытой крышкой

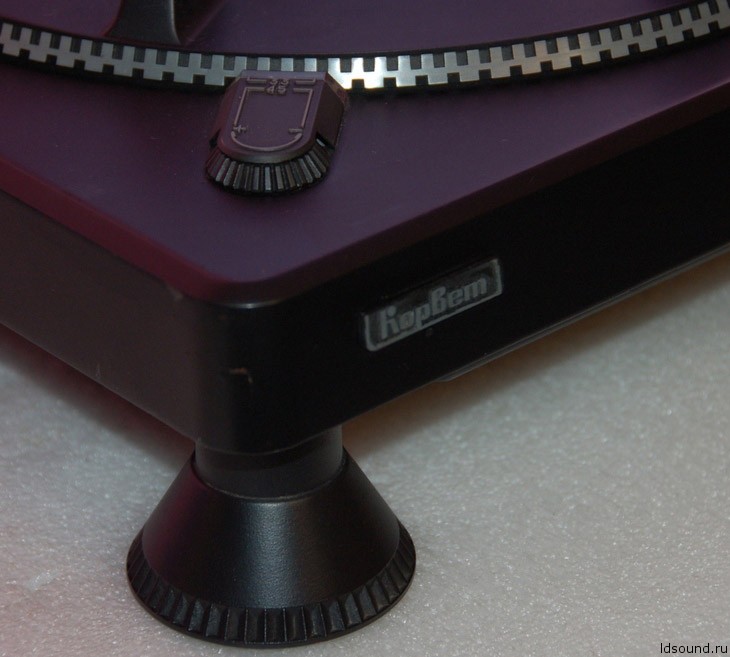

Описание:

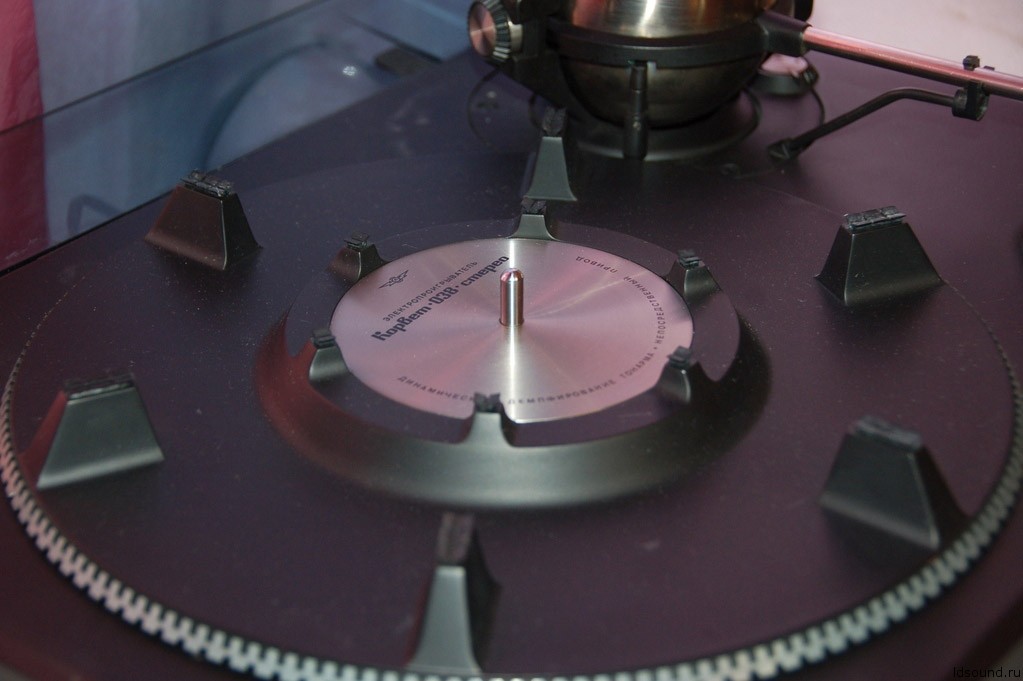

В проигрывателе установлен сверхтихоходный двигатель постоянного тока с электронной коммутацией обмоток. Диск электропроигрывателя установлен непосредственно на ось двигателя постоянного тока. Работу контролирует электронная схема стабилизации. Двигатель состоит из неподвижного 18-пазового статора с лучевыми трехсекционными обмотками и вращающегося внешнего ротора с многополюсным кольцевым магнитом. Питание секций силовой обмотки осуществляется прямоугольными импульсами от электронного коммутатора, управляемого тремя фотодатчиками положения ротора.

^Нажмите для увеличения^

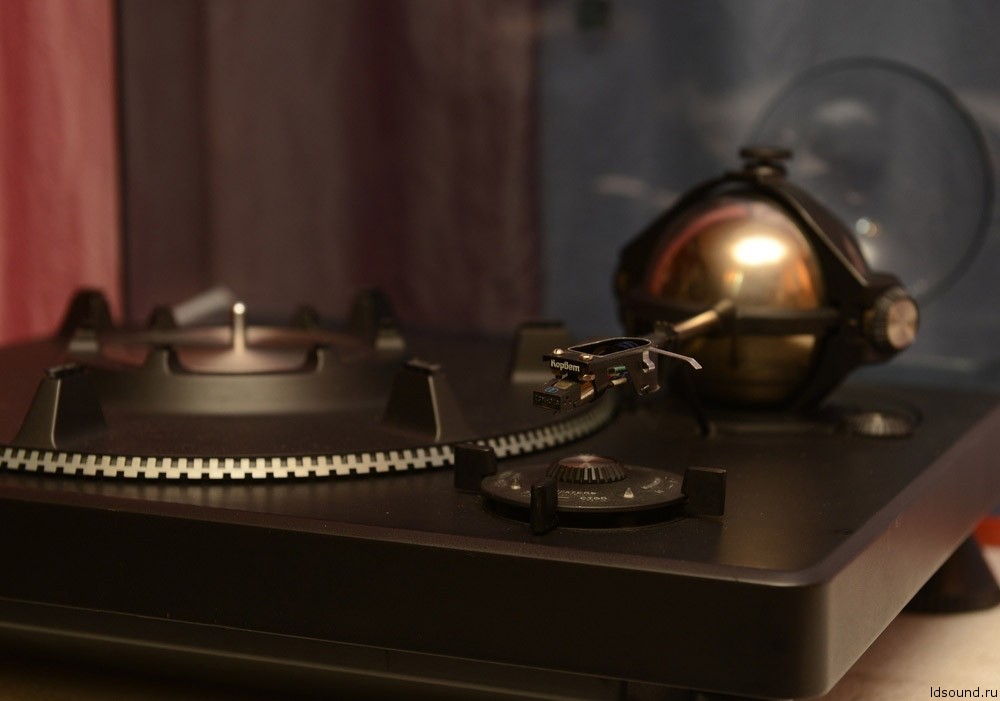

Для динамического демпфирования резонанса тонарма использованы инерционные свойства вязкой жидкости (глицерина), помещенной внутрь шара. В осях тонарма достигнуто минимальное трение применением магнитной опоры и призм. Имеющиеся регуляторы прижимной силы и компенсатора скатывающей силы дают нагрузку на иглу в пределах 0-25 мН и равномерное давление на обе стороны канавки.

^Нажмите для увеличения^

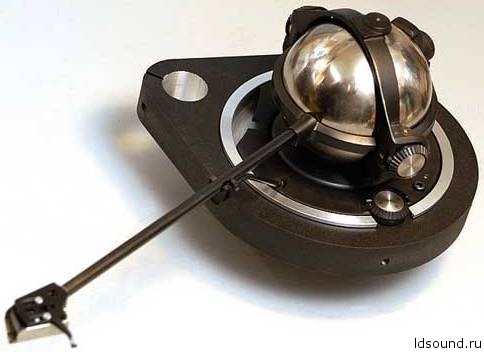

Тонарм состоит из тонкостенной трубки с держателем головки, демпфера, противовеса, вертикального кольца с узлом компенсатора скатывающей силы. В горизонтальное кольцо тонарма запрессованы призмы опирающиеся на подушку. Винты предупреждают случайное снятие горизонтального кольца с подушек.

^Нажмите для увеличения^

Демпфер представляет собой тонкостенный шаровой резервуар, заполненный вязкой жидкостью – глицерином. Для регулировки статического положения ЗС относительно горизонтальной и вертикальной осей использован принцип подстроечнного смещения центра массы.

^Нажмите для увеличения^

В статье родителя этого чуда — уважаемого Анатолия Лихницкого (aml.nm.ru/power2.htm) есть такое примечание: «Тонарм с демпфером-шаром, подвешенным в сферической полости, которая была заполнена вязкой жидкостью, мои сослуживцы называли «яйцом Лихницкого». К сожалению, после моего ухода из «Морфизприбора» оставшиеся разработчики-энтузиасты почти сразу удалили желток (то есть внутренний шар) из этого яйца». Удалили только внутренний шар, и оставили только глицерин (кстати, в первых «Корвет ЭП-003», жидкость была магнитная).

^Нажмите для увеличения^

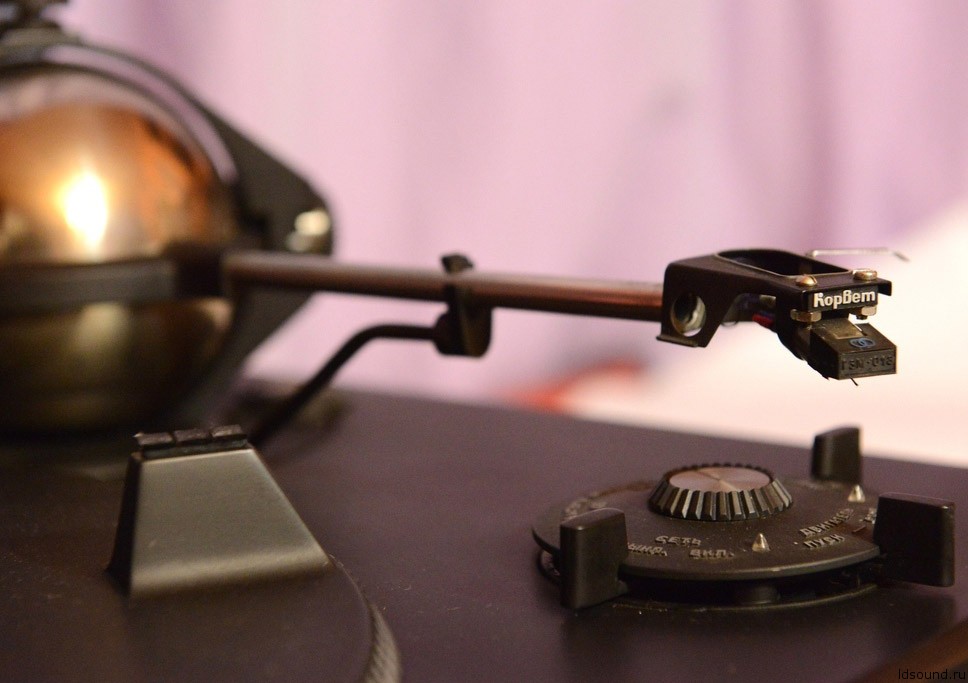

Головка звукоснимателя магнитная типа ГЗМ-018 Корвет, иглодержатель выполнен из бериллия, что снизило массу подвижной системы до 0,8 мг. Игла алмазная эллиптического сечения с кристаллографической ориентацией.

^Нажмите для увеличения^

ЭПУ снабжёно очистителем пластинок и автостопом выключающим питание двигателя и поднимающим звукосниматель над грампластинкой и микролифтом, выполненными на фотоэлектронных элементах и герконах. Очиститель содержит щеточку из саженаполненного волокна, эффективно снимающего статистический заряд и пыль с грампластинки.
