Изготовитель: Львовское ЛПО им. Ленина, с 1990.
^Нажмите для увеличения^
^Нажмите для увеличения^
Назначение: усилитель предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении.
Схема и описание находится в архиве на Яндекс.Диске нашего сайта.
Основные технические характеристики:
Диапазон воспроизводимых частот: 20 – 25000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: ±0,5 дБ
Мощность на нагрузку 4 Ом:
номинальная: 35 Вт
долговременная: 130 Вт
кратковременная: 160 Вт
Коэффициент гармоник: 0,04 %
Переходные затухания между каналами на частотах 1-10 кГц: 40 – 50 дБ
Рассогласование АЧХ каналов: не более 1 дБ
Пределы регулировки тембра НЧ и ВЧ: ±12 дБ
Потребляемая мощность от сети: 230 Вт
Размер усилителя (ШхВхГ): 430х80х377 мм
Вес усилителя: 7 кг
Описание:

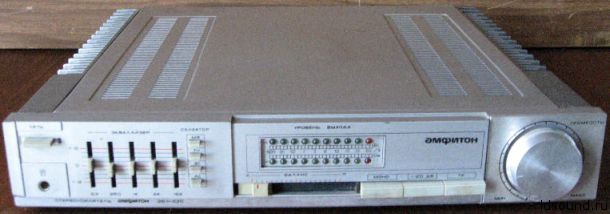

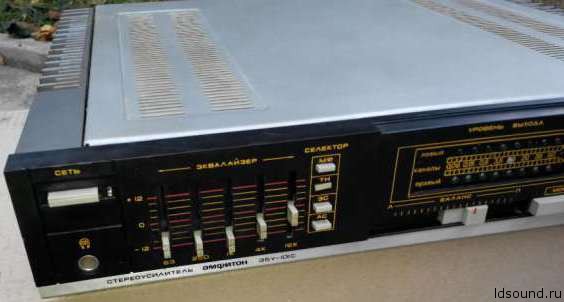

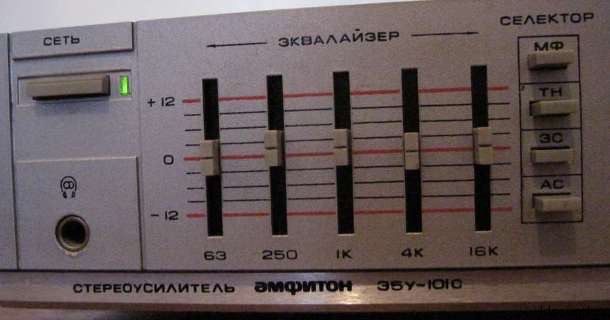

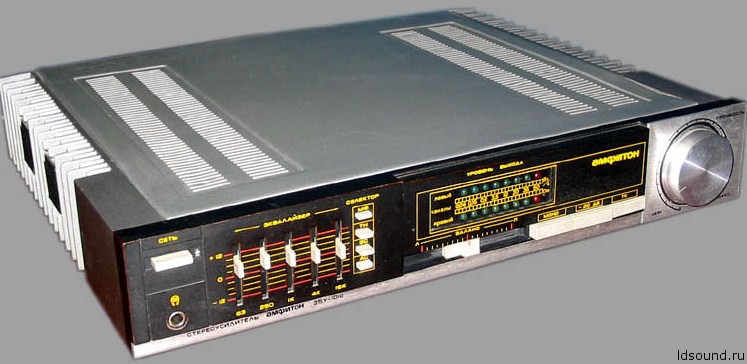

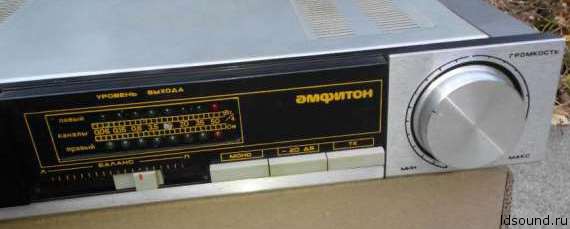

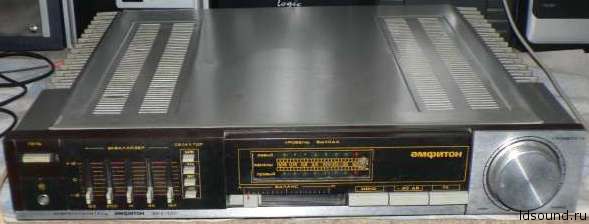

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель из пластика с алюминиевой накладкой. Дно усилителя металлическое, выпуклое с перфорированными отверстиями. На передней панели слева находятся: кнопка включения и индикатор сети, разъем для наушников, ползунки – регулировка АЧХ и кнопки переключения входов. По центру находится светодиодный индикатор уровня перегрузки усилителя, под ним регулировка стереобаланса. Ручка громкости расположена справа.
^Нажмите для увеличения^
^Нажмите для увеличения^

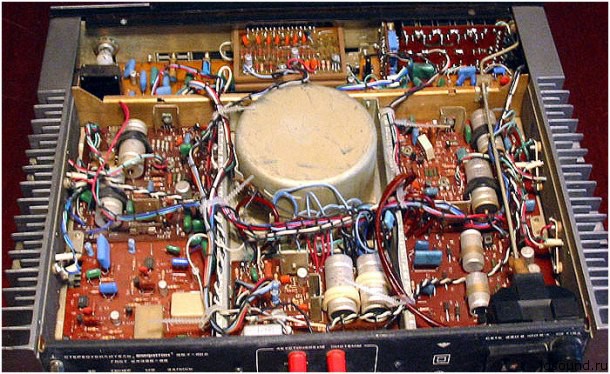

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух.
^Нажмите для увеличения^

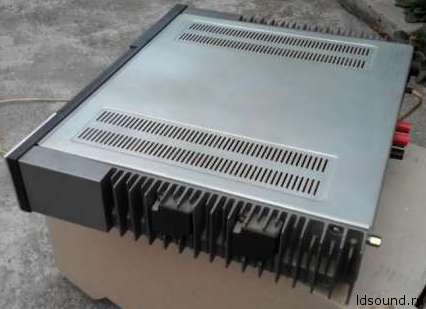

Выходные транзисторы внешне закрыты пластмассовыми накладками.
^Нажмите для увеличения^
^Нажмите для увеличения^
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Рекомендуемое выходное сопротивление источников сигнала, подключаемых к усилителю не более 4,7 кОм. Рекомендуемая предельная мощность акустических систем с номинальным сопротивлением 4 Ом – 35 Вт (долговременная) и 120 Вт (кратковременная), а с номинальным сопротивлением 8 Ом – 25 Вт и 120 Вт соответственно.
