^Нажмите для увеличения^ Схема соединения электродов лампы 6В1П

^Нажмите для увеличения^ Цоколь миниатюрных ламп с диаметром 22,5 мм

Пентоды со вторичной эмиссией для усиления импульсных сигналов. Оформление — в стеклянной оболочке, миниатюрное. Масса 19 г.

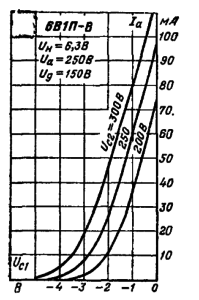

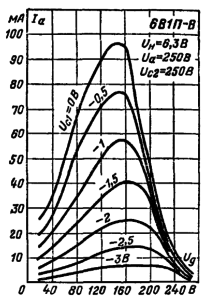

Основные параметры при Uн=6,3 В, Uа=250 В, Uc2=250 В, Uд=150 В, Rк=200 Ом

Параметры	Условия	6В1П	6В1П-В	Ед. из.
Ток накала	—	400±30	400±30	мА
Ток анода	в режиме измерений	26±6	26±8	мА
	в импульсе	≥500	≥500
	при Uн=5,7В	—	≥400
Ток динода	обратный	20±5	21±6	мА
	в импульсе	≥300	≥300
	при Uн=5,7В	—	≥250
Ток второй сетки	—	≤3,5	≤3,5	мА
Обратный ток первой сетки	—	≤0,5	≤0,5	мкА
Крутизна характеристики	ток анода	28±6	28±6	мА/В
	ток анода при Uн=5,7В	≥18	—
	ток динода	21±5	21±5
	ток динода при Uн=5,7В	≥14	—
Отрицательное напряжение отсечки тока анода	—	≤9	≤9	В
Напряжение виброшумов	Rа=2кОм	≤200	≤200	мВ
Межэлектродные емкости	входная	9,4+0,8-0,4	9,4+0,8-0,4	пФ
	выходная анода	4,8±0,6	4,8±0,6
	выходная динода	6,2±0,7	6,2±0,7
	проходная анода	≤0,008	≤0,008
	проходная динода	≤0,028	≤0,033
	анод-динод	2,4	2,4
	катод-подогреватель	≤8,5	≤8,5
Наработка в импульсном режиме	—	≥500	≥500	ч

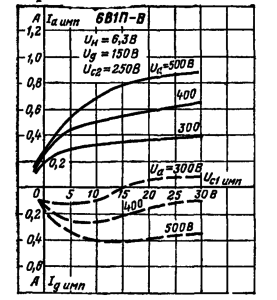

Критерии оценки
Ток анода в импульсе	при Uа= 550 В, Uc2= 500 В, Uд= 120 В, Uc1= -15 В, Uвх= 30 В, tимп= 2 мкс, f= 8 кГц, Rа= о,1 кОм	≥400	≥400	мА
Ток динода в импульсе		—	≤150	мА

Предельные эксплуатационные данные

Параметр	Условия	6В1П	6В1П-В	Ед. из.
Напряжение накала	—	5,7-7	5,7-7	В
Напряжение анода	—	550	550	В
Напряжение второй сетки	—	500	500	В
Напряжение динода	—	200	200	В
Напряжение между катодом и подогревателем	при положительном потенциале подогревателя	160	160	В
Напряжение между катодом и подогревателем	при отрицательном потенциале подогревателя	250	250	В
Мощность, рассеиваемая анодом	—	4,5	4,5	Вт
Мощность, рассеиваемая динодом	—	0,8	0,8	Вт
Мощность, рассеиваемая второй сеткой	—	0,8	0,8	Вт
Мощность, рассеиваемая первой сеткой	—	0,1	0,1	Вт
Сопротивление в цепи в первой сетки	—	—	0,5	МОм
Скважность	—	50	50

Устойчивость к внешним воздействиям
Ускорение	при вибрации в диапазоне частот	2,5(50Гц)	2,5(20-600Гц)	g
	при многократных ударах	35	150
	при одиночных ударах	—	300
	ускорение постоянное	—	100
Интервал рабочих температур	—	-60…+70	-60…+70	°C
