Лампа ГУ-25Б — генераторный триод

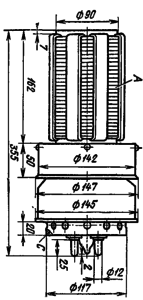

^Нажмите для увеличения^ Схема соединения электродов лампы ГУ-25Б	^Нажмите для увеличения^ Корпус лампы ГУ-25Б

Описание

Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева. Лампа может работать в схемах с общей сеткой. Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх. Охлаждение — принудительное, воздушное: анода — не менее 800 м3/ч; ножки — не менее 60 м3/ч; баллона — не более 90 м3/ч. Масса 5,5 кг.



Основные данные при Uн = 8,3 В; Uа = 2 кВ; Iа = 2 А
Параметр	Условия	ГУ-25Б	Ед. изм.
Аналог	—	—	—
Ток накала	—	150±10	А
Ток анода	при Ua = 3 кВ	≥2,3	А
Ток анода ионный	при Ua = -0,5 кВ	≤50	мкА
Термоток сетки	при  Uc = -300 В	≤300	мкА
Ток эмиссии катода	при Ua = Uc = 1000 В	≥30	А
Коэффициент усиления	—	≥30	—
Колебательная мощность	на частоте 26 МГц	≥30	кВт
Крутизна характеристики	—	≥32	мА/В
Межэлектродные емкости	входная	≤55	пФ
	выходная	≤45
	проходная	≤1,5
Наработка	средняя	≥1000	ч



Предельные эксплуатационные данные
Параметр	Условия	ГУ-25Б	Ед. изм.
Ток накала пусковой	—	230	А
Напряжение накала	—	7,8-8,3	В
Напряжение анода	—	12	кВ
Мощность, рассеиваемая анодом	на частотах до 10 МГц	15	кВт
	на частотах свыше 10 МГц	12
Мощность, рассеиваемая сеткой	—	500	Вт
Рабочая частота	—	26	МГц
Температура анода	—	250	°С
Температура баллона и мест спая металла со стеклом	—	150	°С

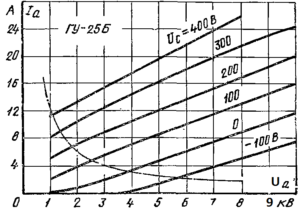

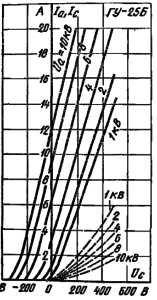

^Нажмите для увеличения^ Анодные характеристики лампы ГУ-25Б ^Нажмите для увеличения^ Анодно-сеточные характеристики лампы ГУ-25Б

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
