6П14П — Выходной пентод

Выходной пентод 6П14П предназначен для усиления мощности в выходных однотактных и двухтактных схемах УНЧ

Зарубежные аналоги: EL84, E84L, N709, 6BQ5, 6L40 «Tesla», 6P15, 7189(A), 7320.

  • 1, 6 и 8 — свободные
  • 2 — 1-я сетка
  • 3 — катод и 3-я сетка
  • 4 и 5 — подогреватель (накал)
  • 7 — анод
  • 9 — 2-я сетка.

Цоколевка лампы 6П14П

Цоколевка лампы 6П14П ^Нажмите для увеличения^

  • Катод — оксидный косвенного накала
  • Работает в любом положении.
  • Выпускается в стеклянном пальчиковом оформлении
  • Срок службы — не менее 1000 час.
  • Цоколь — штырьковый с пуговичным дном
  • Штырьков — 9
  • Междуэлектродные емкости, пФ:
  • Входная — 11
  • Выходная — 7
  • Проходная — не более 0,2.

Номинальные электрические параметры
лампы 6П14П

Параметр
Значение
Напряжение накала, В 6,3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Сопротивление в цепи катода для автоматического смещения, Ом 120
Напряжение смещения на первой сетке, В -6,5
Ток в цепи накала, мА 0,76
Ток в цепи анода, мА 48
Ток в цепи второй сетки, мА не более 7
Крутизна характеристики, мА/В 11,3
Внутреннее сопротивление, кОм около 30
Коэффициент усиления в триодном включении 20
Выходная мощность, Вт 5,1

Предельно допустимые электрические параметры
лампы 6П14П

Параметр
Значение
Наибольшее напряжение накала, В 6,9
Наименьшее напряжение накала, В 5,7
Наибольшее напряжение на аноде, В 300
Наибольшее напряжение на второй сетке, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 12
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2
Наибольший ток в цепи катода, мА 66
Наибольшее постоянное напряжение между катодом и подогревателем, В 100
Наибольшее сопротивление в цепи первой сетки, МОм 1

Рекомендуемые режимы эксплуатации
лампы 6П14П

Электрические величины
Режимы
I
II
III
IV
Напряжение на аноде, В 250 250 250 250
Напряжение на второй сетке, В 250 250 250 250
Напряжение смещения на первой сетке, В -6 -6 — —
Сопротивление в цепи катода для автоматического смещения, Ом — — 120 120
Эффективное напряжение на первой сетке, В 3,4 4,2 3,4 4,2
Ток в цепи анода, мА 50 52 46 47
Ток в цепи второй сетке, мА 7,1 7,6 6,5 6,8
Сопротивление в цепи анода, кОм 5,2 4,0 5,2 4,0
Выходная мощность, Вт 4,5 5,7 4,2 5,4
Коэффициент нелинейных искажений, % 6,5 10 8 10,7

Зависимость токов анода и 2-й сетки от напряжения на аноде
лампы 6П14П

6П14П - Выходной пентод ^Нажмите для увеличения^

  • При напряжении на второй сетки 250 В
  • Tок в цепи анода _________________
  • Tок в цепи второй сетки ————————-
  • Hаибольшая мощность, рассеиваемая на аноде —.—.—.—.—.—.—.—

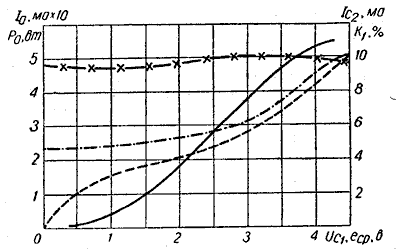

Зависимость выходной мощности, коэфициента нелинейных искажений, токов анода и 2-й сетки от эффективного напряжения на 1-й сетке
лампы 6П14П

6П14П - Выходной пентод ^Нажмите для увеличения^

  • При напряжении на аноде и второй сетке 250 В, напряжении смещения 6 В и сопротивлении нагрузки 5200 Ом
  • Tок в цепи анода —x—x—x—x—x—x—x—x
  • Tок в цепи второй сетки —.—.—.—.—.—.—.—.—
  • Bыходная мощность _________________
  • Kоэффициент нелинейных искажений ———————
