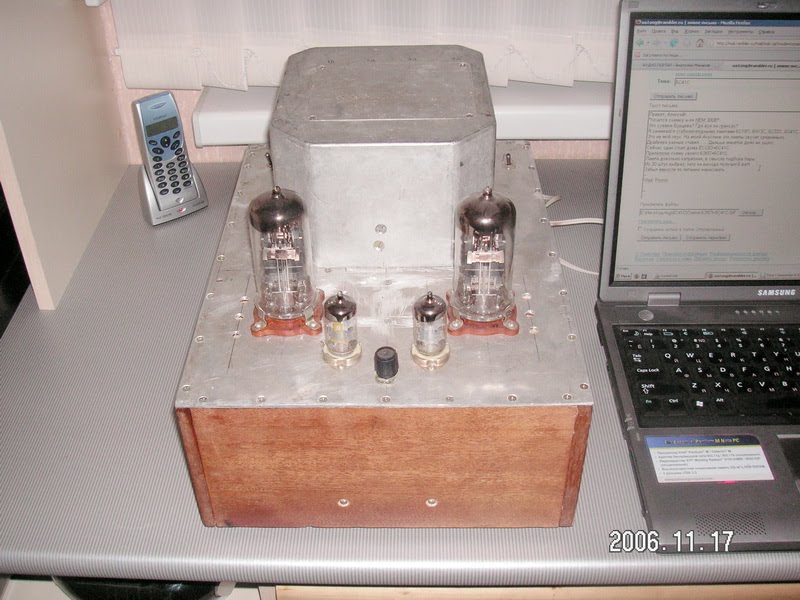

*Поднял* старенькые записи по этому усилителю. Сначало было изготовлено с драйвером 6Э5П, позже переработал в SRPP ЕСС 83.
Смещение 6С41С комбинированное, в катодах ламп стоят конденсаторы ЭГЦ.
При входе 1 вольт, до клиппинга 4 ватта, лампы на выходной каскад отбирались очень кропотливо, подфартило, что были в наличии.
От 40 герц до 22000 фактически ровная линия.
^Нажмите для увеличения^
|
| ^Нажмите для увеличения^ |

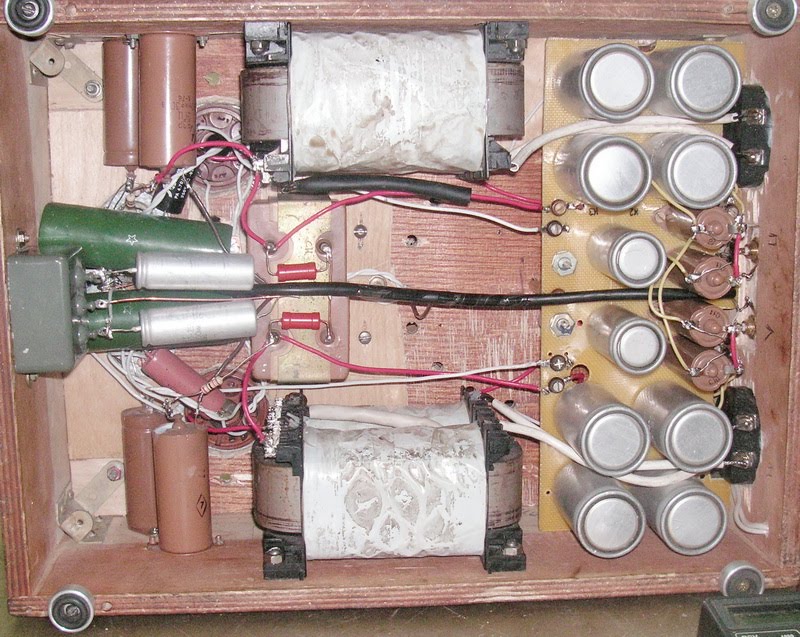

Отдельные силовики(ТОРы) на каждый канал.
Анодное питание с удвоением.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Мои советы:
Делайте вот так(если Вам нравится звук от стабилизаторных ламп):
^Нажмите для увеличения^
|
| ^Нажмите для увеличения^ |
Фтыкайте побольше конденсаторов, сколько Вам позволит кошелёк,
и Вы приблизитесь к звуку транзисторов.
За что боролись??????
ua1ong, Северодвинск
