30FL1
Триод-Лучевой тетрод
(Triode-Beam Power Tube Power/Output)
^Нажмите для увеличения^
^Нажмите для увеличения^

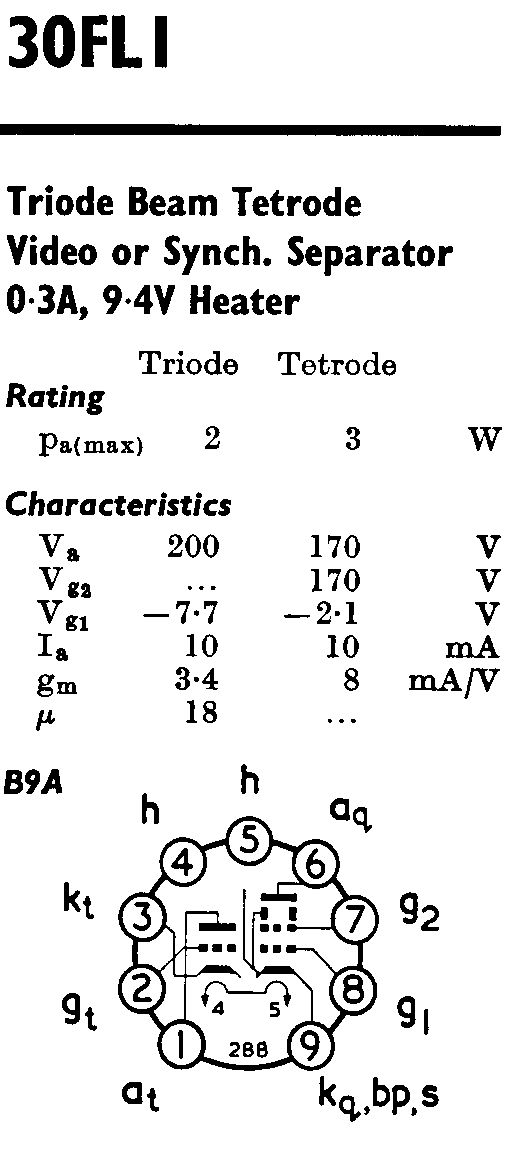

Схема соединения электродов лампы 30FL1 с выводами:
1 — анод триода;
2 — сетка триода;
3 — катод триода;
4-5 — подогреватель катода;
6 — анод;
7 — экранирующая сетка;
8 — управляющая сетка;
9 — катод;
Общие данные
Производство:
Год выпуска:
Аналоги: 9GB8; PCE800
Возможная замена (другой накал):
Цоколь: Noval, B9A
^Нажмите для увеличения^
