Изготовитель: Рижский радиозавод, 1979 года выпуска.

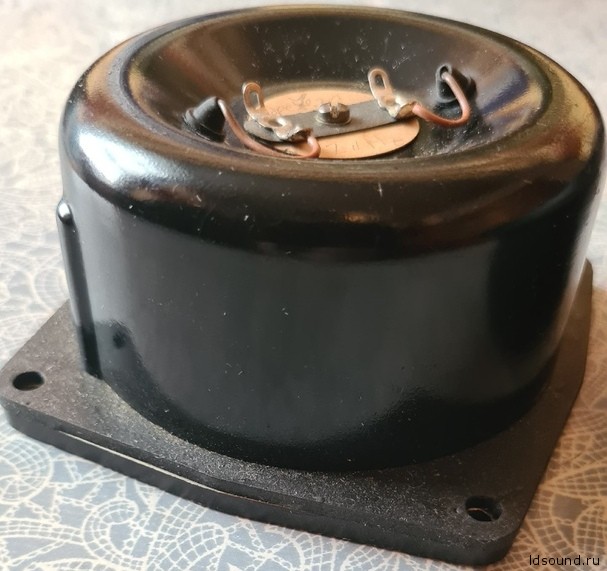

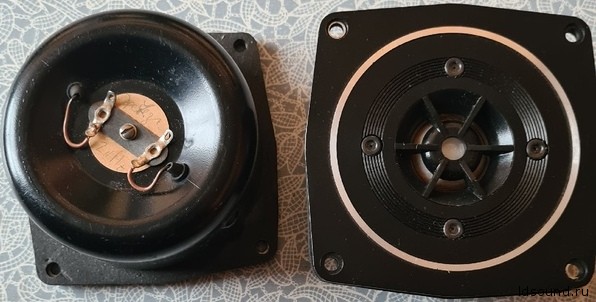

^Нажмите для увеличения^
Технические характеристики:
Диапазон воспроизводимых частот: 5000 – 25000 Гц
Звуковое давления: 3 бар
Сопротивление: 16 Ом
Мощность: 10 Вт
Частота основного резонанса: 3000 Гц
Внешние размеры (без кожуха): 100х100х35 мм

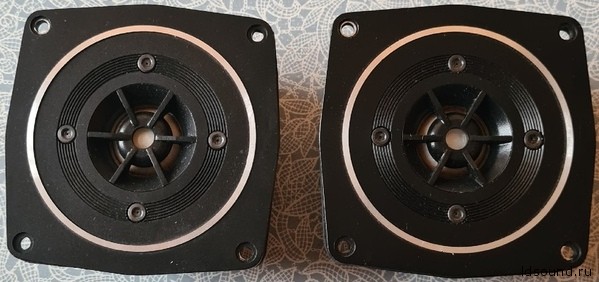

^Нажмите для увеличения^
Описание:
Головка электродинамического типа, высокочастотная, круглая, Установочный фланец и акустическая линза изготовлены из алюминия. С задней сторонымагнит закрыт алюминиевым кожухом. Данный ВЧ динамик применялся в таких акустических системах как 100 АС-001 Орбита, 50 АС-021 Вега и в первых выпусках корветах 150 АС-001 Корвет. Звуковая катушка диаметром 25 мм намотана проводом марки ПЭВ диаметром 0,08 мм.

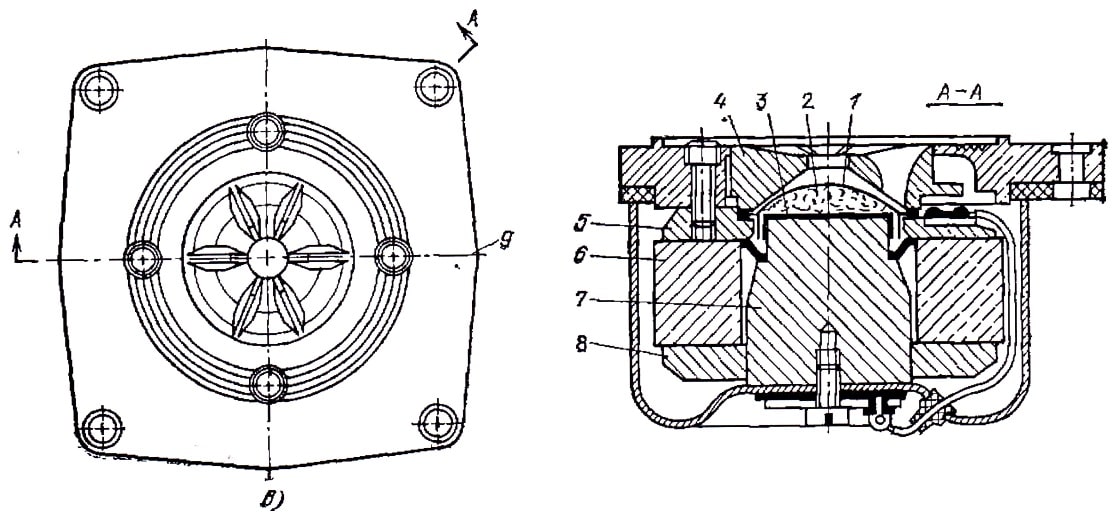

^Нажмите для увеличения^
- диффузор;
- звукопоглощающий материал;
- медный колпачок;
- концентратор;
- верхний фланец;
- магнит;
- керн;
- нижний фланец;
- декоративная крышка.
^Нажмите для увеличения^

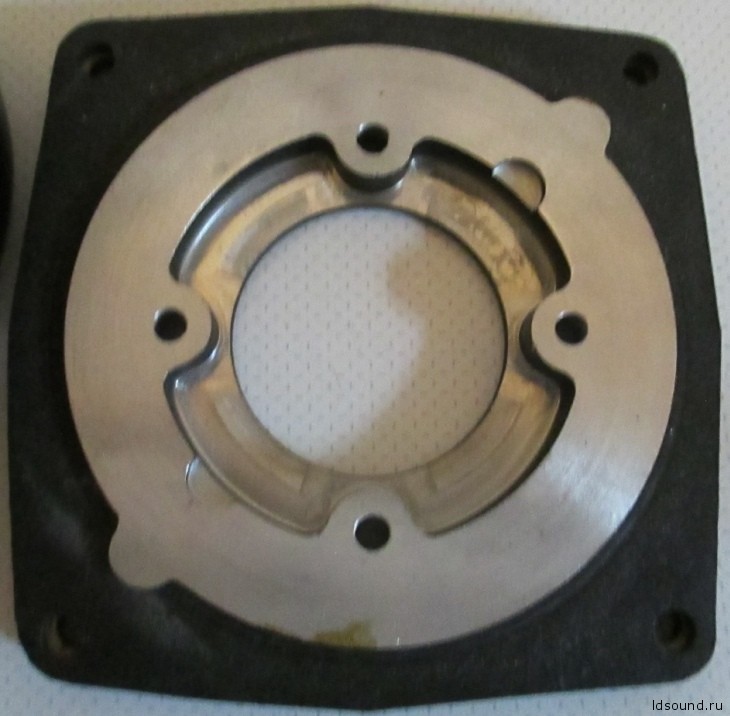

Верхний фланец:
^Нажмите для увеличения^

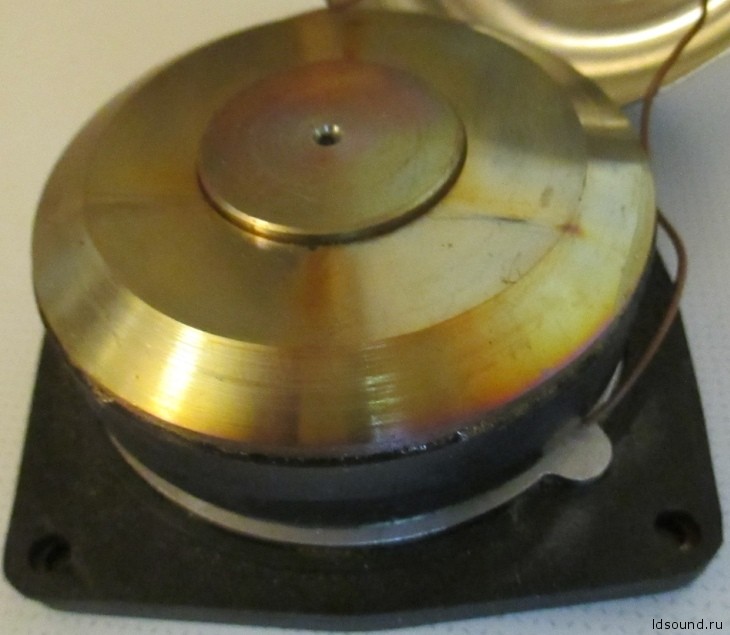

Без верхнего фланца:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Материалы прислал Игорь
