2A7

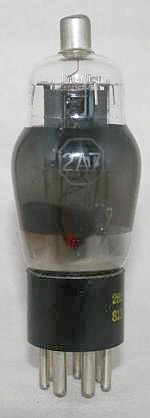

Пентагрид
(Pentagrid-Converter (Heptode))
^Нажмите для увеличения^
^Нажмите для увеличения^
Схема соединения электродов лампы 2A7 с выводами:
g1 — управляющая сетка;
f-f- катод прямого накала;
g3,g5 — экранирующие сетки;
a — анод;
g4 — управляющая сетка;
g2 — защитная сетка;
Общие данные
Производство:
Год выпуска:
Аналоги: Ut-2A7; ER2A7; CV787; PH2A7; Ut2A7; NU-2A7
Возможная замена: 2A7S; G-2A7-S; NU-2A7S
Возможная замена (другой накал): 6A7
Цоколь: 7-Pin-Base U7A = small, old, USA
^Нажмите для увеличения^
Datasheet 2a7_.gif
