12BY7
Пентод
(Beam Power Tube)
^Нажмите для увеличения^
^Нажмите для увеличения^

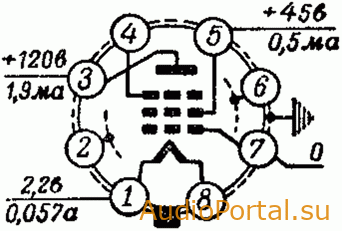

Схема соединения электродов лампы 12BY7 с выводами:
1 — катод;
2 — управляющая сетка.
3,9 — защитная сетка;
4-5 — подогреватель катода;
6 — средняя точка нити накала.
7 — анод;
8 — экранирующая сетка;
Общие данные
Производство:
Год выпуска: EL180
Аналоги:
Возможная замена: 12BY7A, 12BV7, 7733
Цоколь: Noval, B9A
^Нажмите для увеличения^
Datasheet 12BY7.pdf
