Изготовитель: НПО “Квант”, г. Киев, выпуск с 1985 года.
Назначение: для высококачественного индивидуального прослушивания программ от бытовой стерео аппаратуры нулевой и 1 групп сложности.

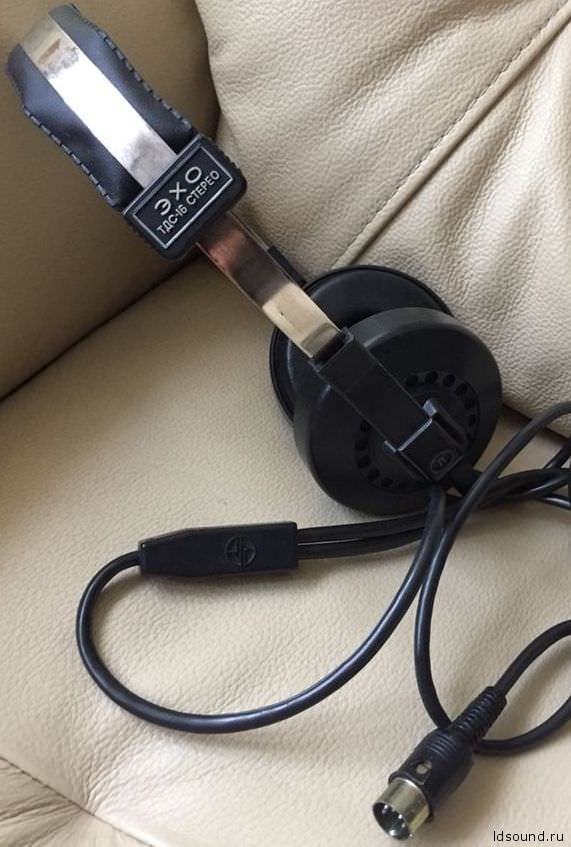

^Нажмите для увеличения^
Технические характеристики:
Диапазон воспроизводимых частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне:
20 – 20000 Гц: 16 дБ
20 – 8000 Гц: 10 дБ
Звуковое давление на частоте 500 Гц при номинальной мощности: 94 дБ
Номинальное сопротивление: 16 Ом и 100 Ом
Номинальная мощность: 0,002 Вт
Паспортная мощность 0,75 Вт
Суммарный коэффициент гармоник в диапазоне 100-3000 Гц: 1%
Тип излучателя: ортодинамический
Габаритные размеры: 80х180х245 мм
Масса без кабеля: 0,3 кг
Цена: 38 рублей
^Нажмите для увеличения^

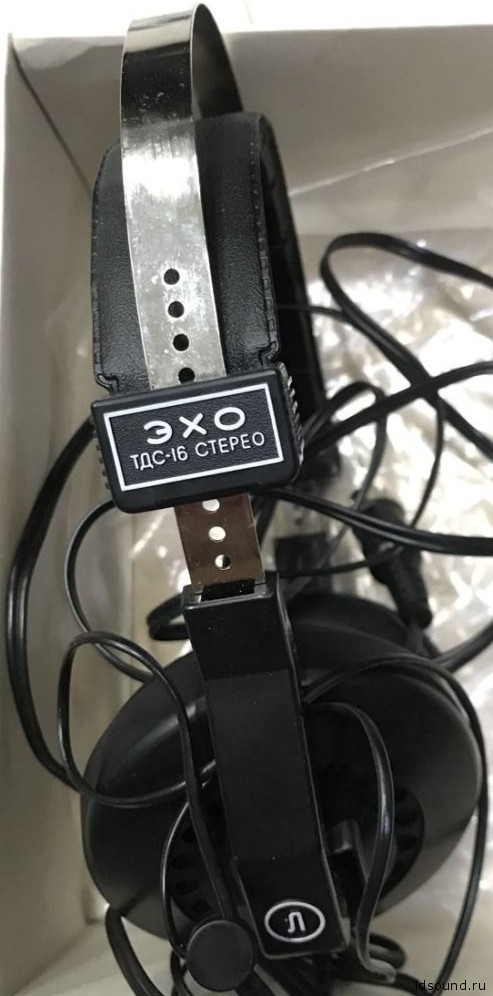

^Нажмите для увеличения^
^Нажмите для увеличения^

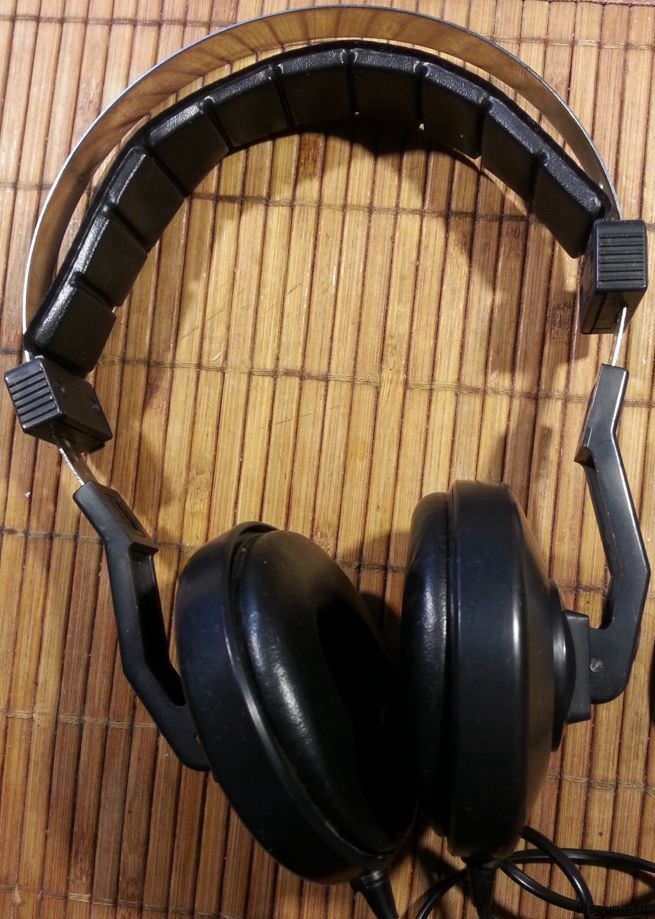

Описание:
Полуоткрытые наушники ТДС-16 «Эхо» имеют специальную конструкцию электроакустических преобразователей, обеспечивающая практически равномерную АЧХ во всем диапазоне звуковых частот от 20 Гц до 20000 Гц. Выход выполнен кабелем марки ШМПП-В-2 с трехконтактным штекерным соединителем разъемом диаметром 6,3 мм (Jack 6.3 мм). Внешне можно найти сходство с Yamaha YH-1.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Преобразователь помещен в круглый пластмассовый корпус с перфорированной задней стенкой. К корпусу с помощью винтов крепится перфорированная пластмассовая крышка, к которой не высыхающим клеем приклеен круглый амбушюр прижимного типа из искусственной кожи. К корпусам с помощью шарниров крепится двойное оголовье, состоящее из металлической ленты и мягкой эластичной полосы из листового полиуретана, плотно облегающей голову слушателя.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

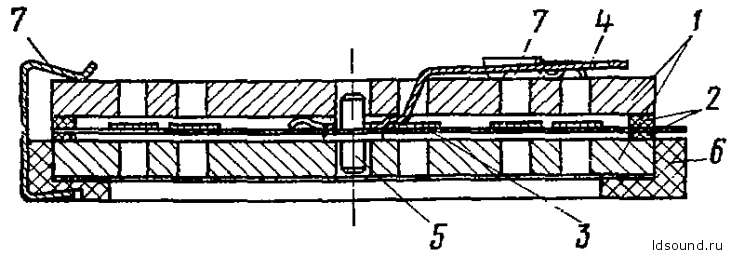

Внешний вид и схематический поперечный разрез преобразователя стерео-телефона ТДС-16:
^Нажмите для увеличения^
^Нажмите для увеличения^
Преобразователь состоит из двух соединенных между собой перфорированных магнитов 1, между которыми находятся две шайбы 2, к одной из которых прикреплена плоская мембрана 3. На одной стороне мембраны расположена плоская звуковая катушка. Мембрана изготовлена из полиэтилентерефталатной пленки с приклеенной к ней алюминиевой фольгой, из которой методом фотолитографии изготовляется звуковая катушка в виде спирали, состоящей из пяти секций. Направление витков каждой последующей секции спирали противоположно направлению витков предыдущей секции. Один вывод звуковой катушки припаян к лепестку 4, закрепленному в центре преобразователя с помощью шпильки 5. Второй вывод от наружной секции звуковой катушки приварен непосредственно к мембране. Весь пакет помещен в обойму 6 и скреплен тремя пружинами 7.

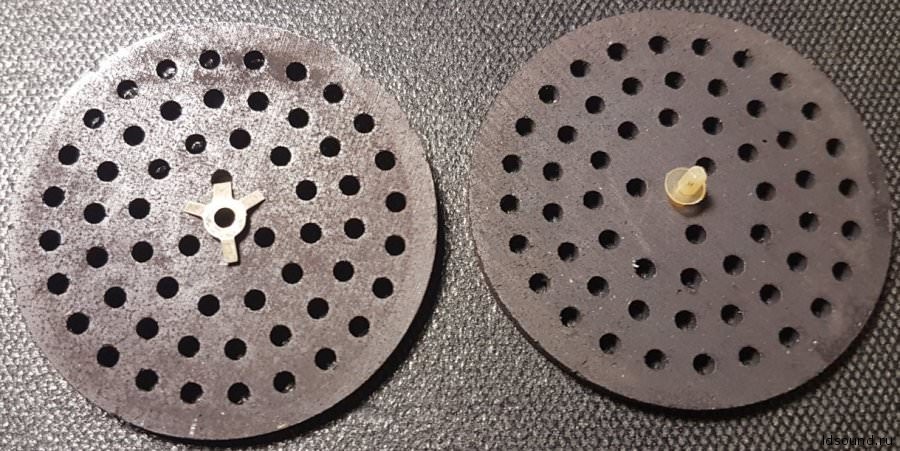

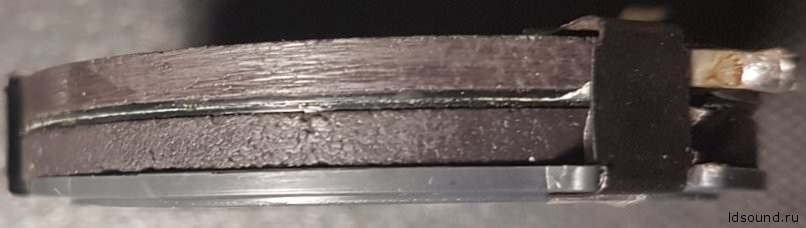

Преобразователь ТДС-16:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

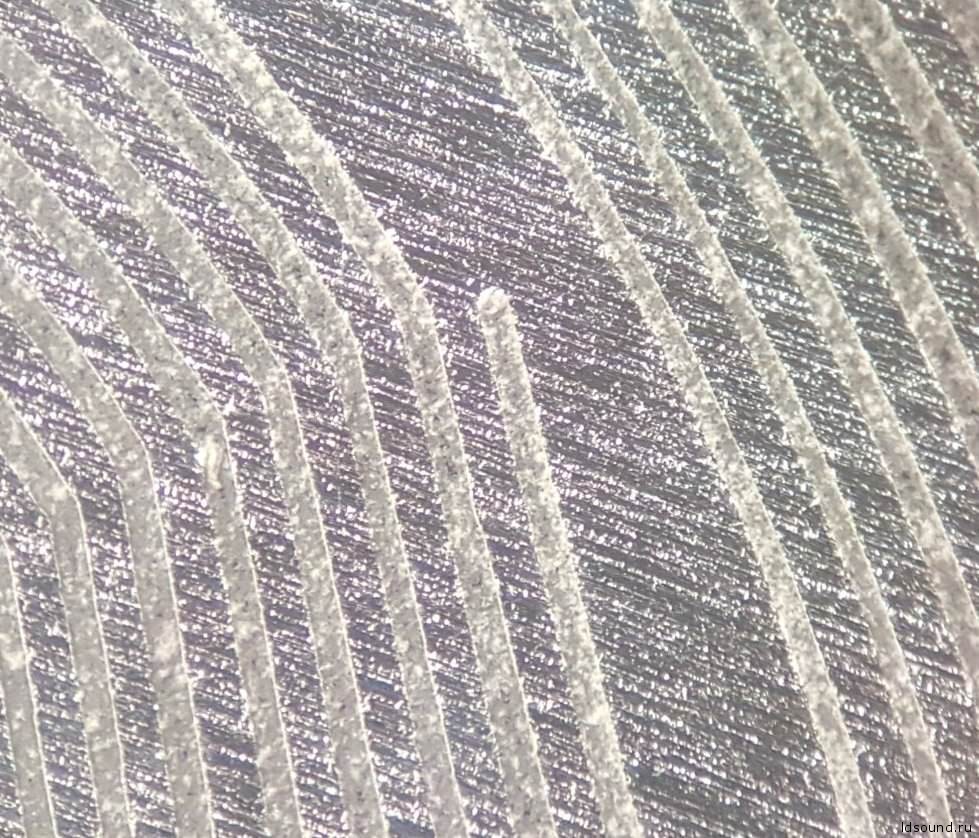

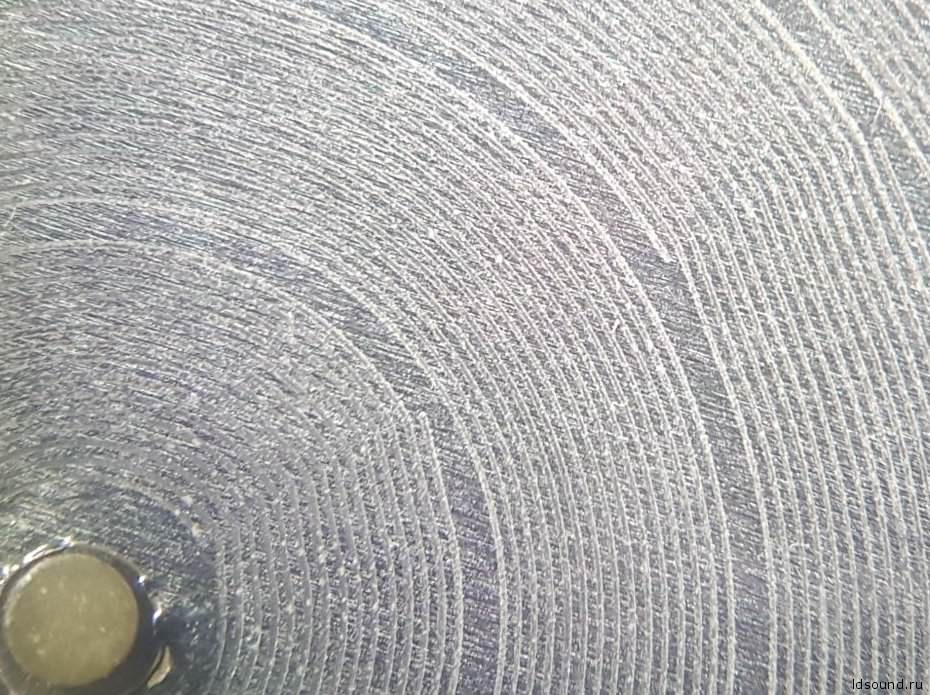

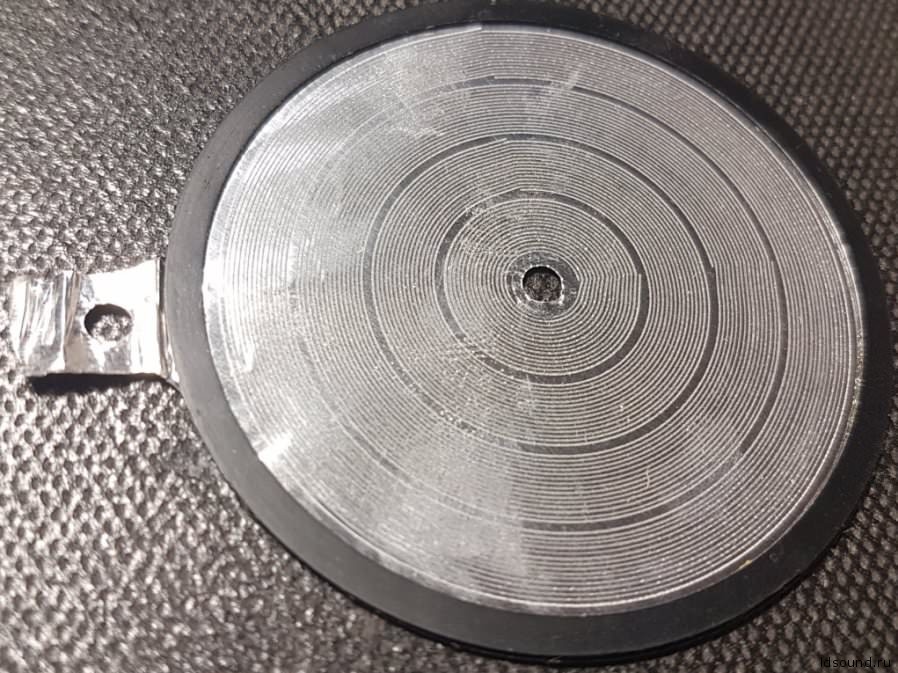

Мембрана ТДС-16:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

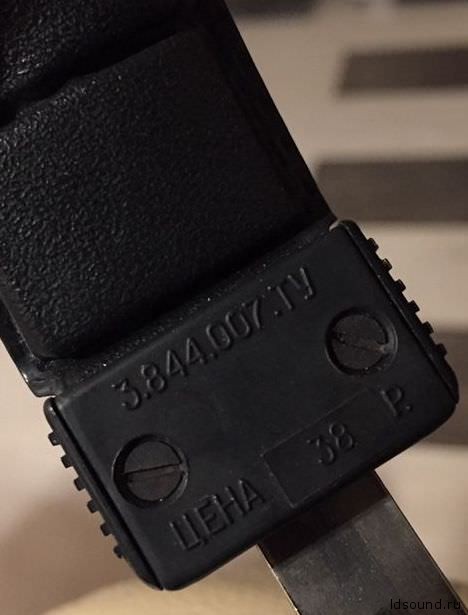

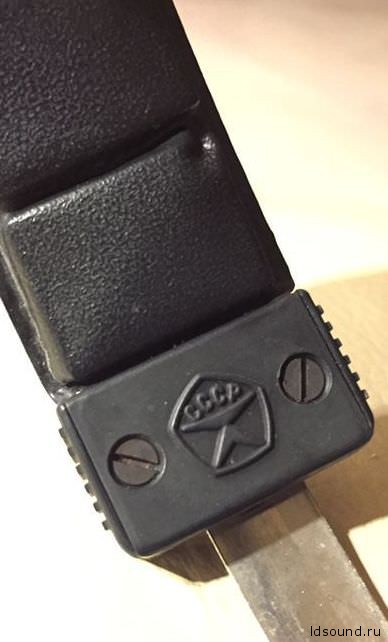

Крепление оголовья ТДС-16:
^Нажмите для увеличения^
^Нажмите для увеличения^

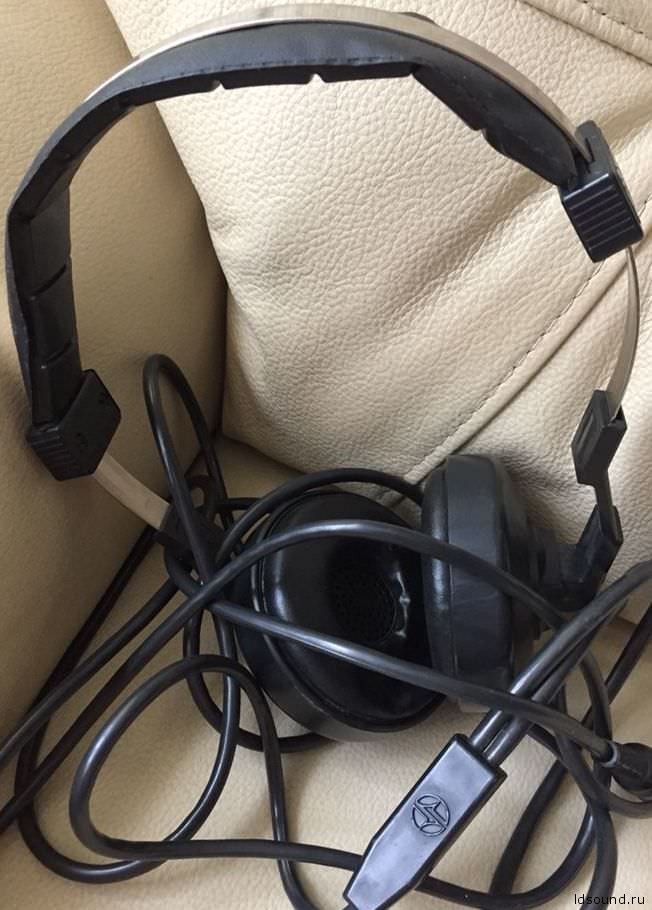

Немного винтажных картинок ТДС-16:
^Нажмите для увеличения^
^Нажмите для увеличения^
На закате существования СССР наушники ТДС-16 стали разрабатываться в частном кооперативе “Оризон” под названием “Эхо Н-16-16 С”, “Эхо Н-16-40 С” и “Эхо Н-16-100 С”. Но внешне и по характеристикам они отличются от рассматриваемых в данной статье ТДС-16 “Эхо”.
