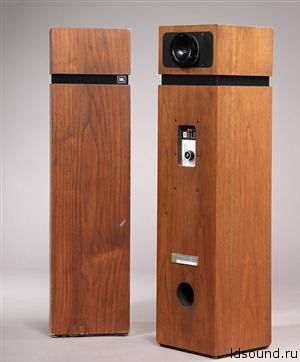

JBL S109 Aquarius 4

Изготовитель: США, 1973

^Нажмите для увеличения^

Технические характеристики:

2-х полосная АС с фазоинвертором

Диапазон воспроизводимых частот: 40 – 20000 Гц

Чувствительность: 86 дБ

Мощность: 35 Вт

Рекомендуемая мощность усилителя: 10 – 100 Вт

Сопротивление: 8 Ом

Частота раздела фильтра: 3000 Гц

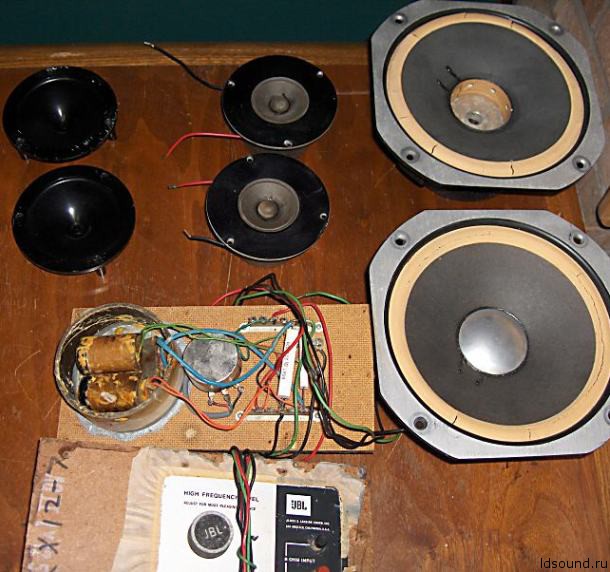

Используемые динамики:

НЧ/СЧ: 200 мм, LE20-1 (бумага на пене)

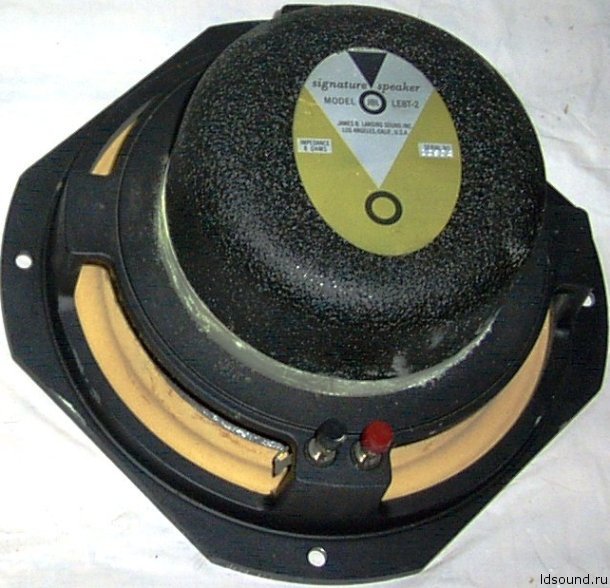

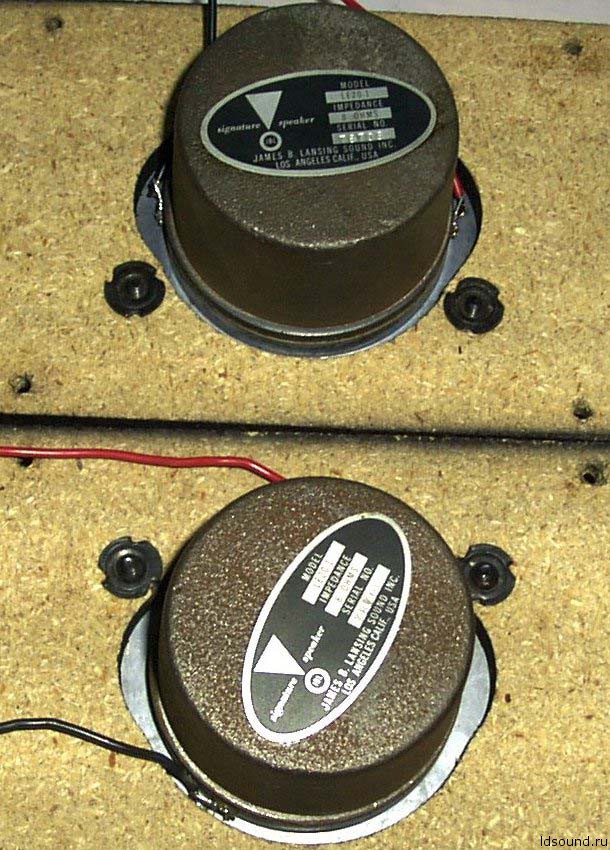

ВЧ: 50 мм, LE8T-2 (бумага)

Размеры (ВхШхГ): 1020х254х254 мм

Вес: 24 кг

^Нажмите для увеличения^

Описание:

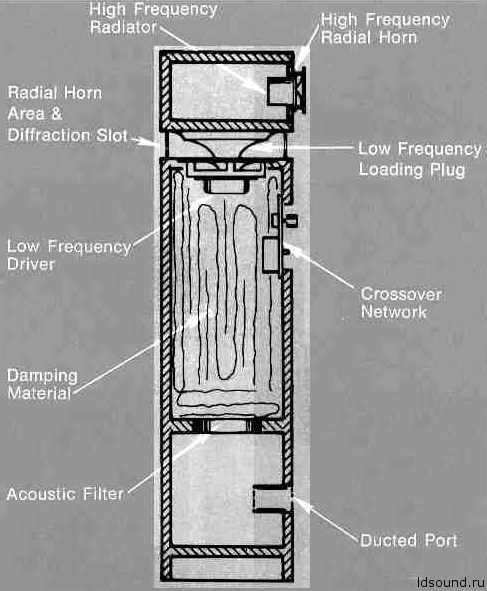

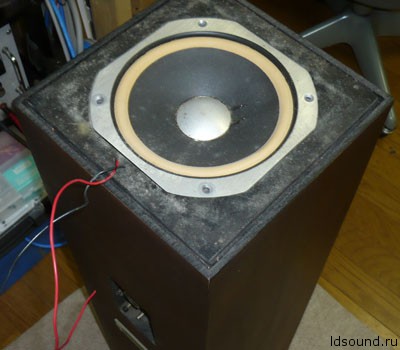

Акустическая система имеет всенаправленное звучание и не критична к месту установки в месте прослушивания. Корпус представляет собой 2 отдельных блока, которые соединены между собой. Нижний блок – корпус для НЧ/СЧ динамика. В нем он установлен сверху и направлен на конус для рассеивания звука. Внутри этого блока расположен звукопоглощающий материал и дополнительная резонирующая камера, в которой находится выход фазоинвертора.

^Нажмите для увеличения^

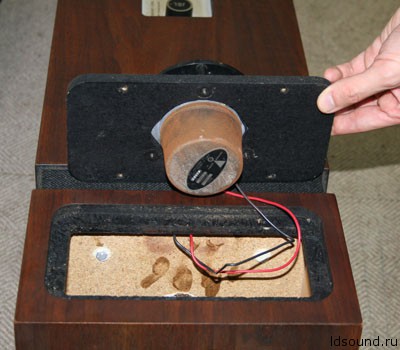

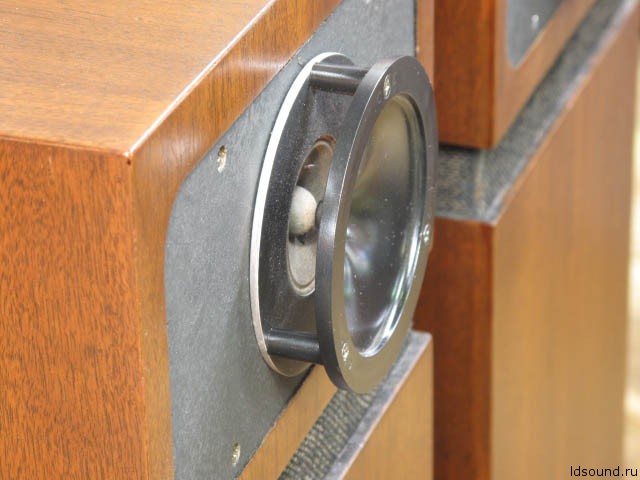

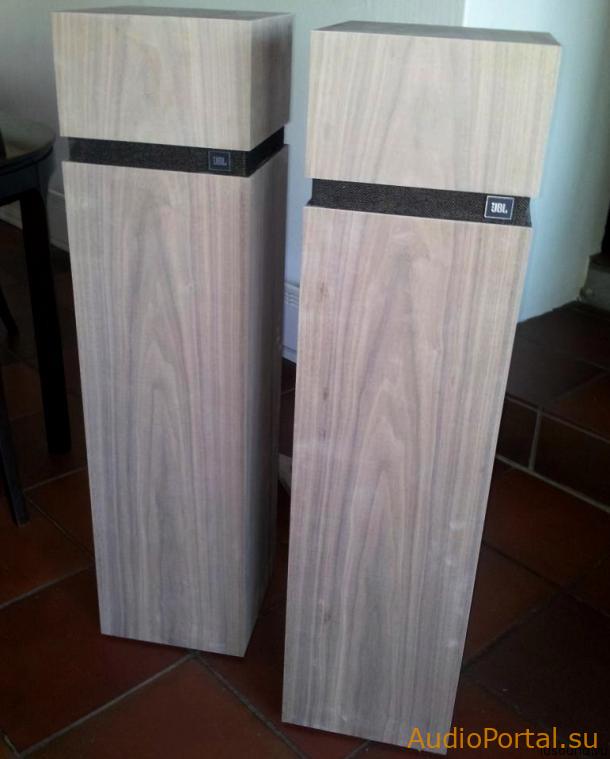

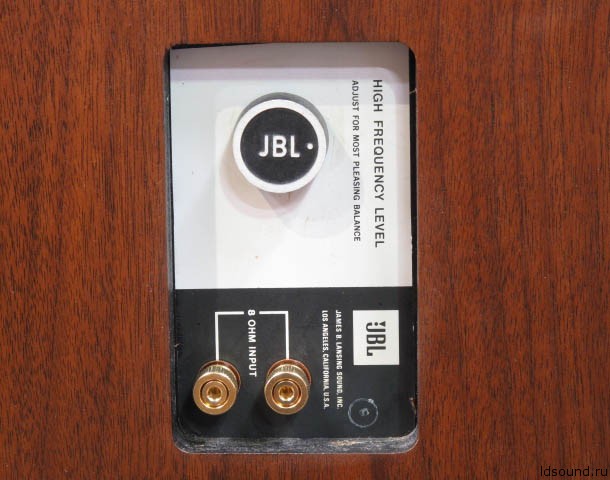

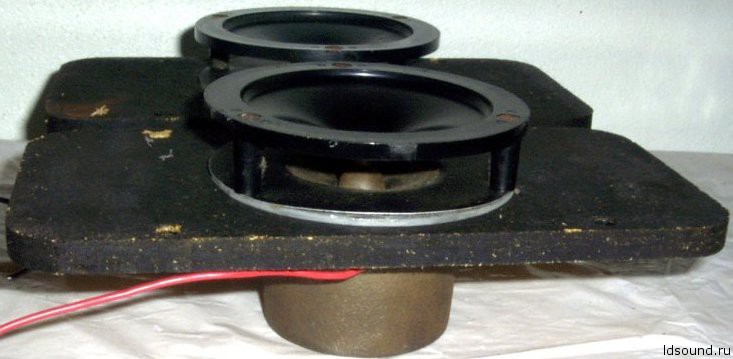

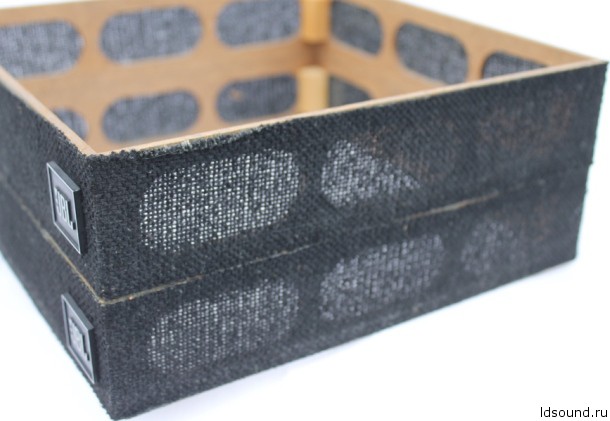

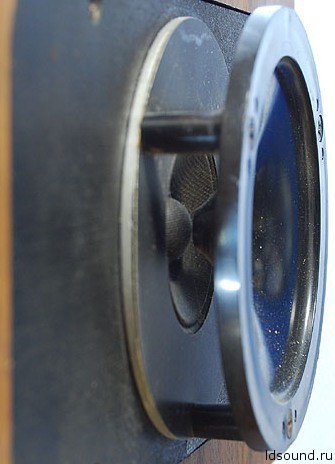

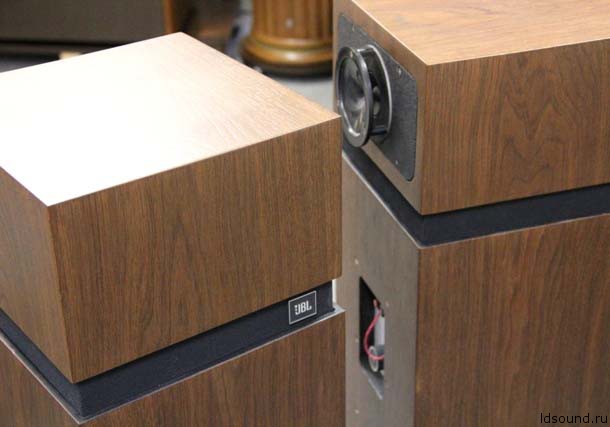

В верхнем блоке установлен ВЧ динамик, который повернут лицом (вместе с фазоинвертором) назад. Над ВЧ динамиком установлен рассеиватель звука. Так же на задней стенке имеется выходные клеммы, к пластине которых с внутренней стороны смонтированы электрические фильтры. Соединение между блоками закрыто деревянной рамой, на которой натянута ткань. Спереди на ней приклеен шильдик с логотипом компании. Внешне корпус оклеен натуральный шпоном разных пород дерева. В динамиках применены магниты альнико. Рамы алюминиевые.
