Изготовитель: Германия, 1988 г.
^Нажмите для увеличения^
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 25 – 25000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 100 Вт
Максимальная мощность: 150 Вт
Динамики:
НЧ: 1х270 мм, конусный (бумага)
СЧ: 1х38, купольный (алюминий)
ВЧ: 1х25 мм, купольный (алюминий)
Частоты раздела фильтра: 1000 Гц и 4000 Гц
Цветовая отделка: шпон ореха, металлик, темно-коричневый
Размер (ВхШхГ): 53х33х31 см
Вес: 15 кг
Описание:

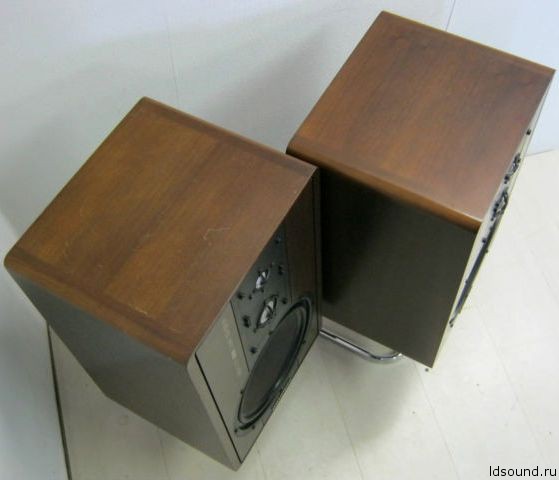

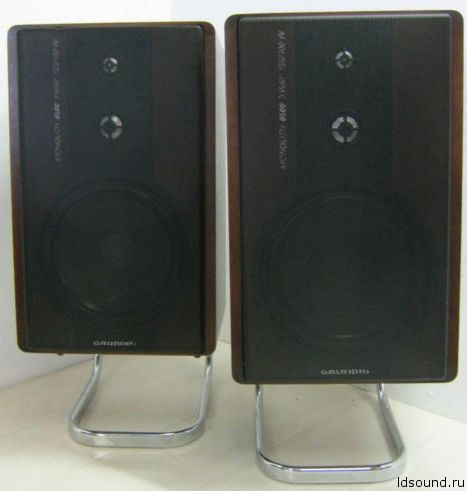

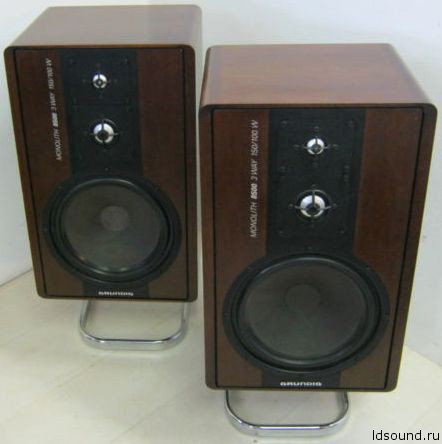

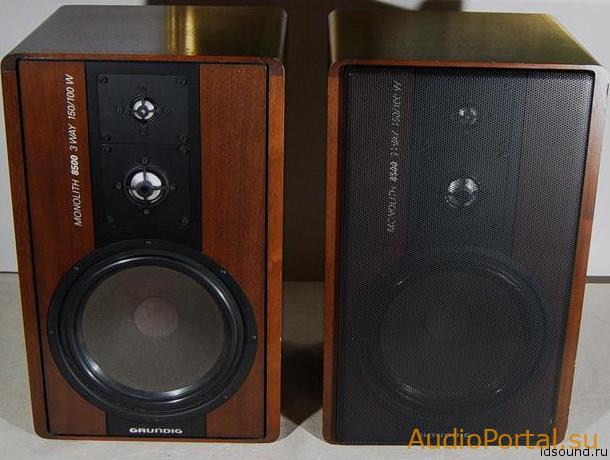

Корпус сделан из неразборного прямоугольного ящика из мелкозернистого ДСП. Внешне корпус покрыт ореховым шпоном. Защитная сетка металлическая. Верхние и нижние углы скруглены. На передней панели по периметру имеется паз для вставки гриля. Защитная сетка металлическая. На лицевой панели, по центру, АС покрыта пластмассовой накладкой черного цвета.
^Нажмите для увеличения^
^Нажмите для увеличения^

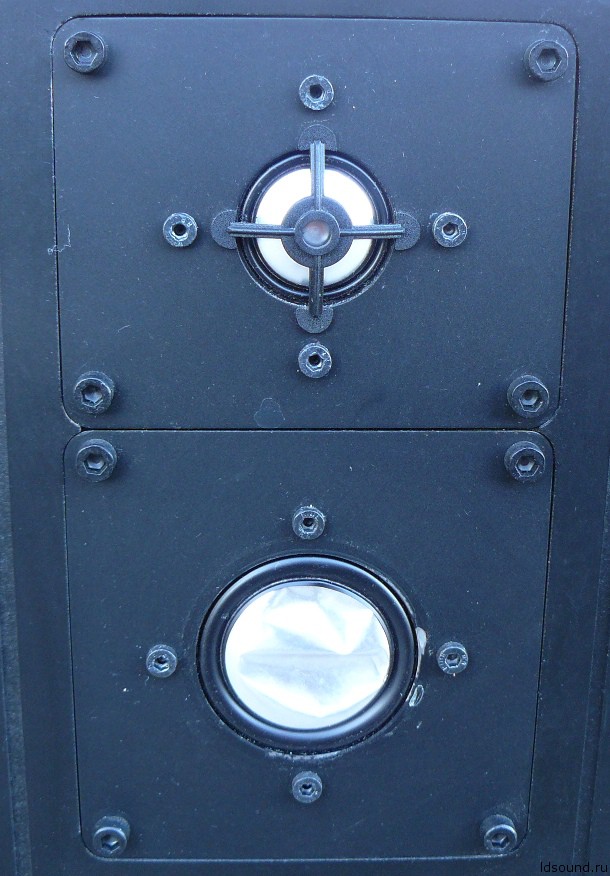

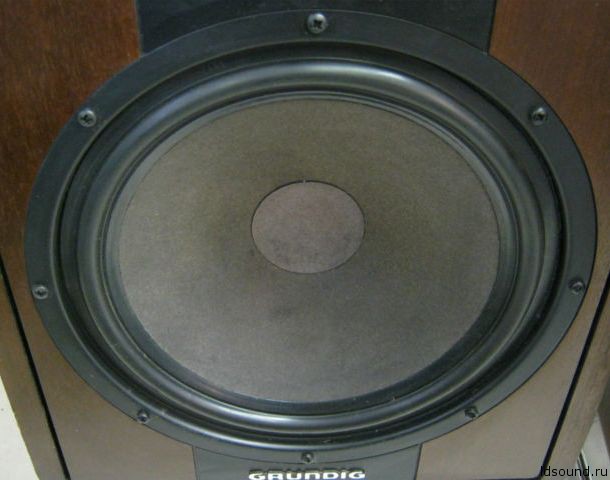

Динамики расположены вдоль вертикальной оси, по центру. Внизу расположен НЧ, на ним СЧ. Вершину заканчивает ВЧ. Все динамики крепятся заподлицо передней панели АС через уплотнительные кольца. Корзина НЧ динамика заклеена звукопроницающим материалом.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

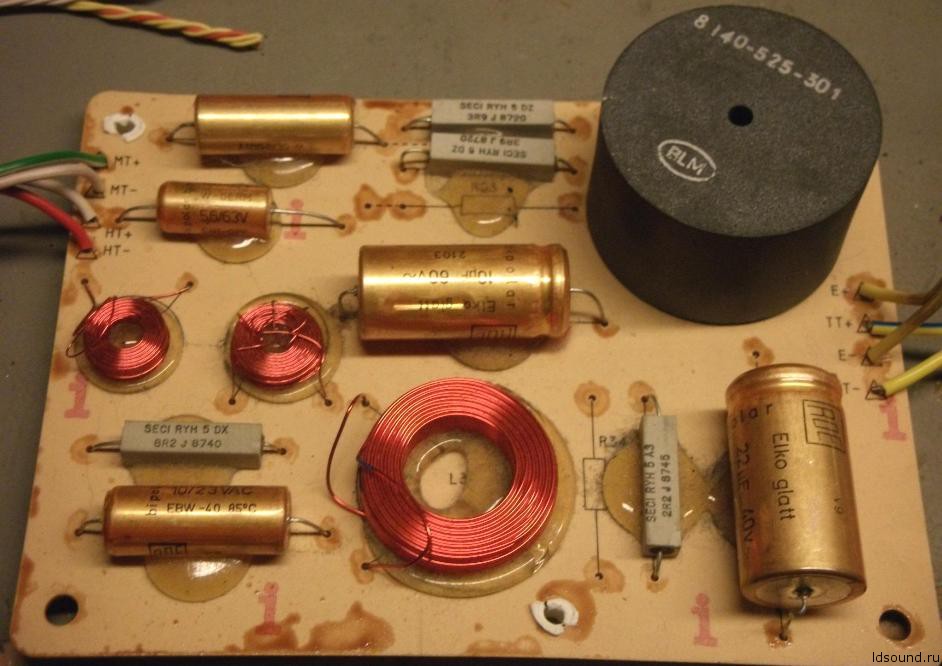

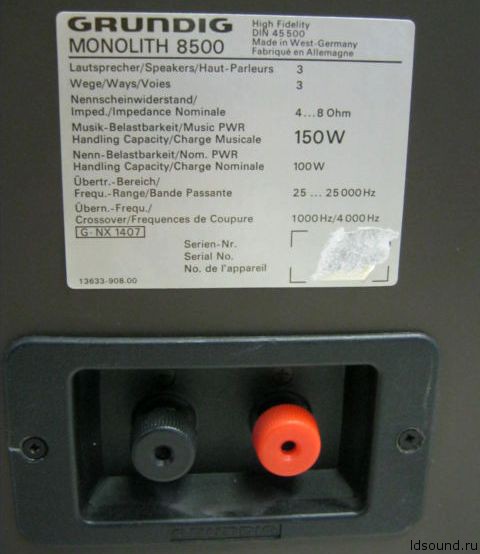

Внутри на задней стенке крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, электролитические полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен через разъем на задней панели. Над разъемом приклеена бирка с названием АС и основными техническими характеристиками.
