Громкоговоритель 10 ГДН-1

^Нажмите для увеличения^

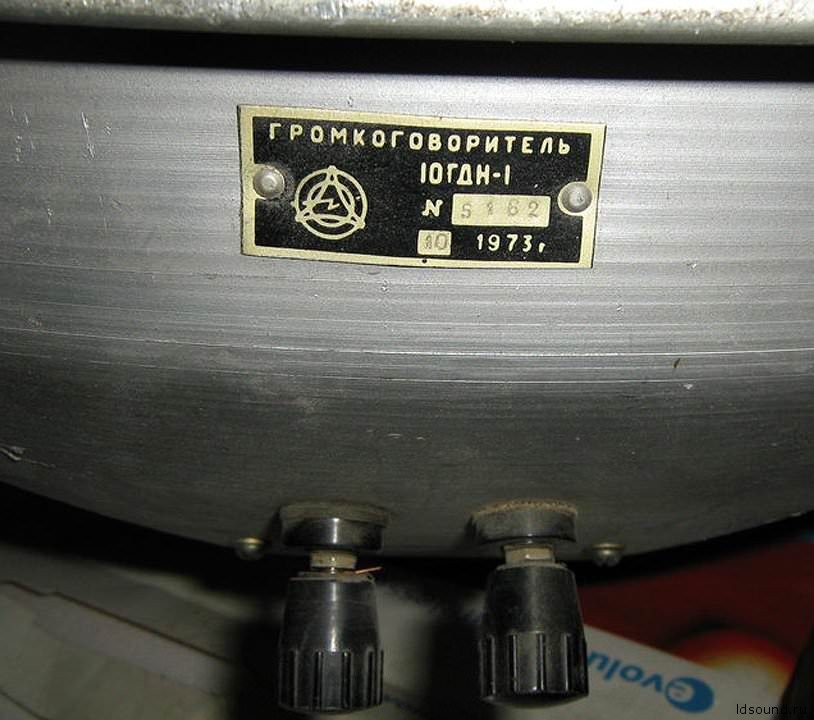

Изготовитель: завод радиоприемников им. 50-летия СССР, г. Иркутс, выпуск с 1973 года.

Назначение: для озвучивания производственных и общественных зданий, вокзалов, привокзальных территорий, выставок, а так же площадей.

^Нажмите для увеличения^

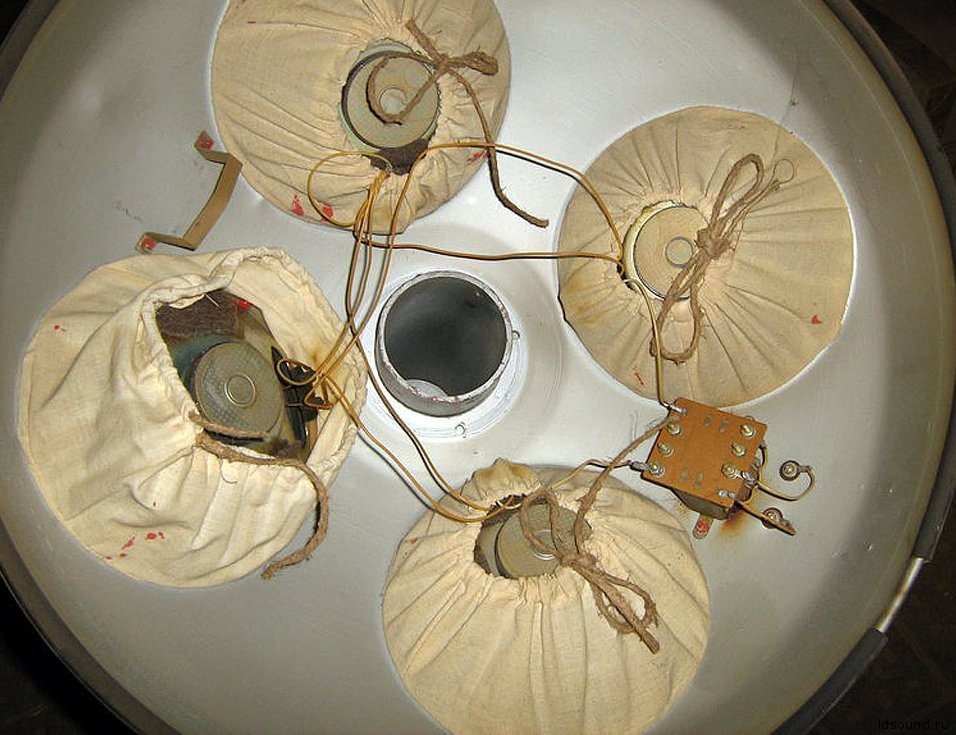

Внутри кожуха установлены 4 широкополосных динамика 4 ГД-28.

Описание:

Одним из групповых излучателей является ради­альные громкоговорители. Их характеристика направленности представляет собой окружность. Первым радиальным громкоговорите­лем был двухполосный громкоговоритель ДГР-25, которыми оборудована система звукоусиления на ВДНХ в Москве. Он состоит из низкочастотной головки, установленной акси­ально в верхней части громкоговорителя и излучающей через корот­кий направляющий рупор, и трех высокачастотных головок, уста­новленных наклонно в нижней части громкоговорителя под углом 120° друг к другу в горизонтальной плоскости.

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

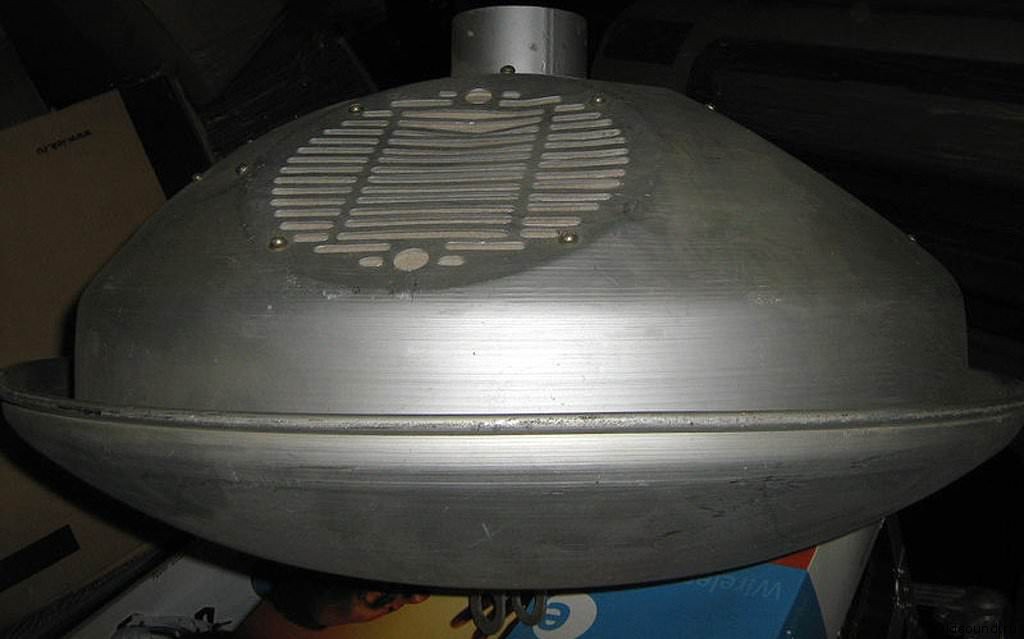

Выпущенные позже радиальные громкоговорители 10ГДН-1 и 25ГДН-1 имеют одинаковую, более простую конструкцию, в которой четыре широкополосные головки установлены внутри круглого металлического ко­жуха, симметрично по окружности под углом 35° к оси громкогово­рителя. Для улучшения равномерности характеристики направлен­ности на высших частотах под кожухом с головками имеется специальный отражатель (рассеиватель). Следует отметить, что и звуковая колонка может быть хорошим радиальным громкоговори­телем в том случае, если она содержит три-четыре вертикальных ряда громкоговорителей, развернутых по окружности так, что угол между осями головок равен 120° для трех рядов головок и 90°—для четырех.

^Нажмите для увеличения^

Электрическая схема:

^Нажмите для увеличения^





Источник
