^Нажмите для увеличения^

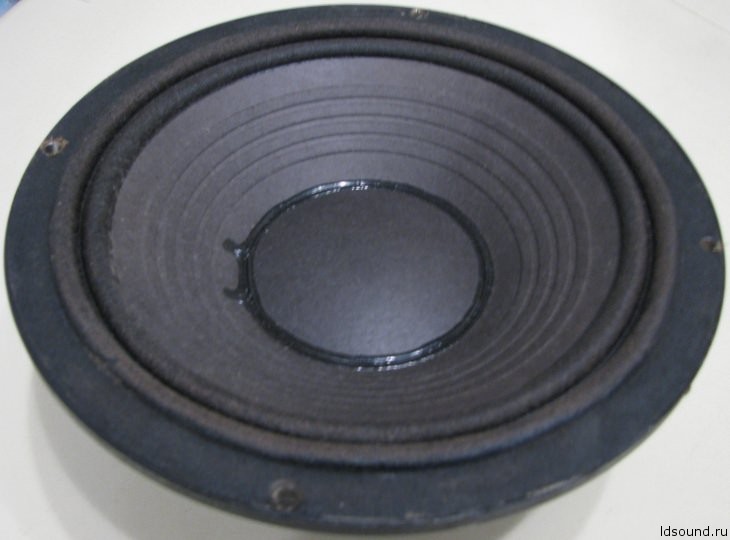

Низкочастотный динамик. Корзина литая, алюминиевая. Диффузор и пылезащитный колпачок из бумаги, подвес тканевый с пропиткой. Магнитная система построена на кольцевом ферритовом магните. Центрирующая шайба из ткани. В керне высверлено отверстие для отвода тепла от звуковой катушки. Применялся в таких акустических системах, как: 150 АС-002 ФП «S-152», поздних версиях 35 АС-130 “Электроника”.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Без пылезащитного колпачка:
^Нажмите для увеличения^
^Нажмите для увеличения^
Динамик после ремонта. Обращаю внимание, что это именно та головка, фотографии которой есть выше без пылезащитного колпачка. Специалисты EVM полностью заменили подвижную систему и приклеили резиновое уплотнительное кольцо, которого не было. Магнит прикручен к раме 3-мя винтами из немагнитной стали.
Внешние габаритные размеры:
Диаметр: 210 мм
Высота габаритная: 92 мм
Диаметр пылезащитного колпачка: 90 мм новый и 83 мм старый
Магнит: Ø135х19 мм
Нижний фланец: Ø127х10 мм
Верхний фланец: Ø125х6 мм
Диаметр отверстия в керне: 15,5 мм
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Основную часть фото прислал Евгений Щепкин
