Изготовитель: завод Пунане-РЭТ, г Таллин, выпуск с 1970 года.
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон частот: 50 – 18000 Гц
Чувствительность: 92 дБ
Звуковое давление на расстоянии 1 м при подводимой мощности 4 Вт: 112 дБ
Сопротивление: 8 Ом
Используемые динамики:
НЧ: 6 ГД-2
СЧ: 4 ГД-28
ВЧ: 1 ГД-3
Габаритные размеры (ВхШхГ): 895х375х350 мм
Вес одной АС: 20 кг
Описание:

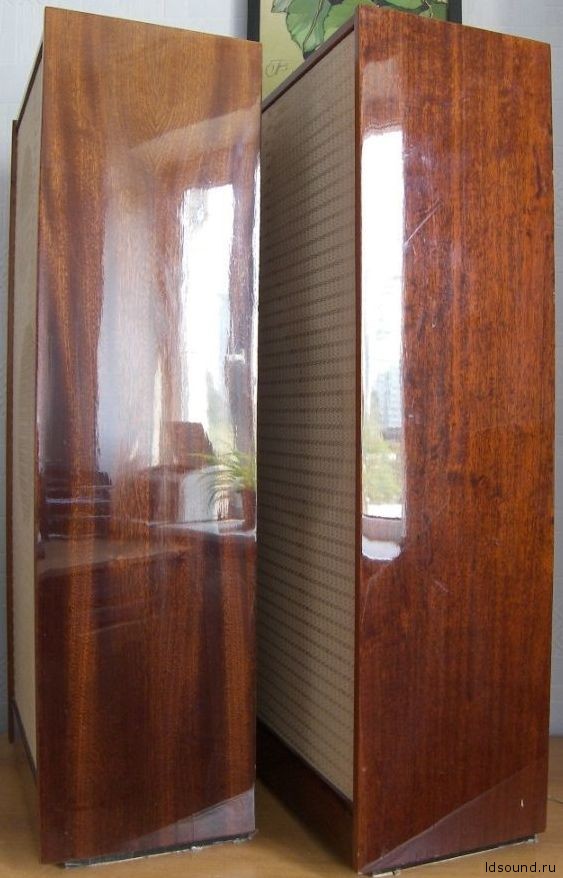

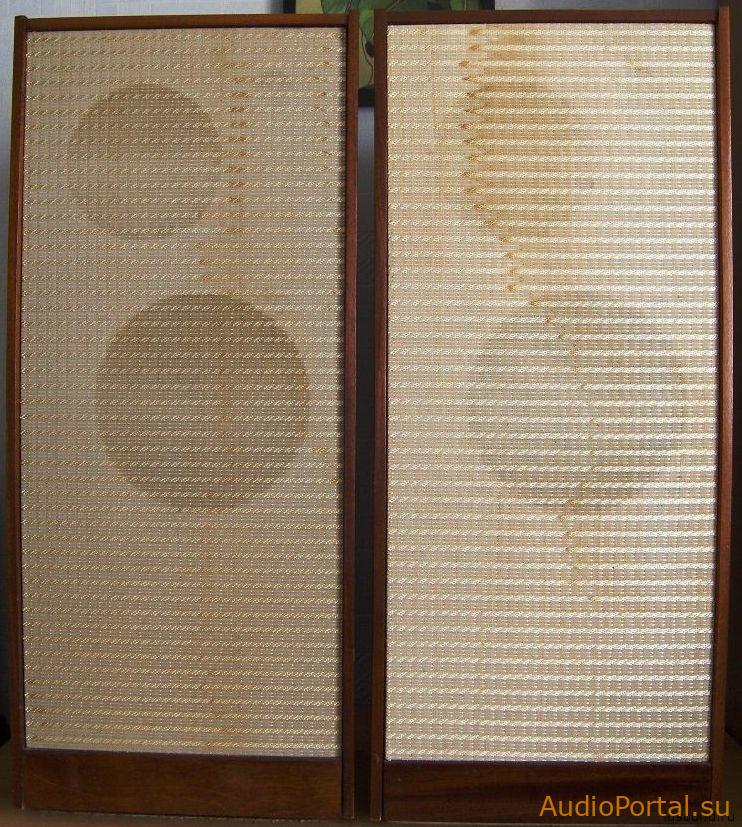

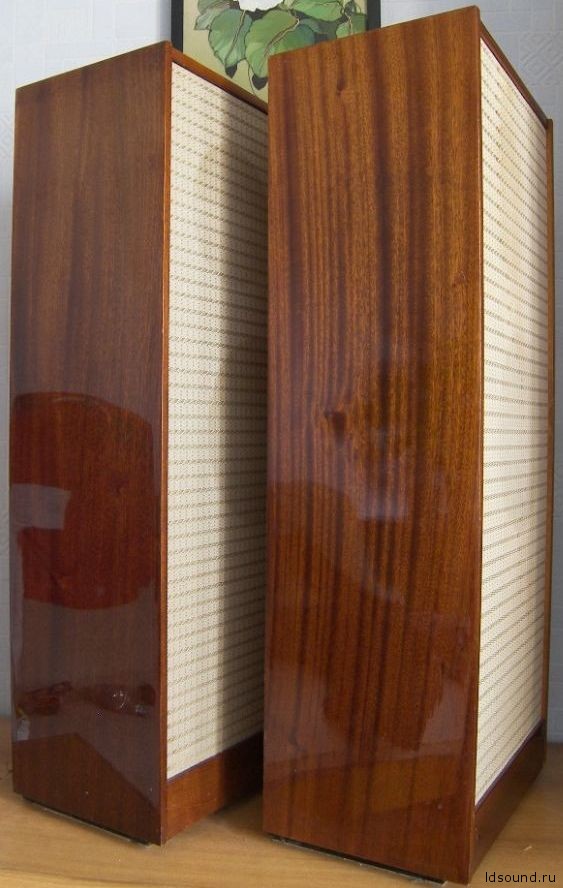

АС входила в комплект “Эстония-стерео”. Корпус акустической системы изготовлен из высококачественной березовой фанеры толщиной 10 мм со съемной задней стенкой. Внешне корпус фанерован ценными породами дерева и покрыт лаком. Передняя панель закрыта радиотканью. АС схожа с Симфония АС-003, но имеет другой СЧ динамик и схему фильтра. Динамические головки крепятся к передней панели изнутри корпуса. Некоторые места стыков промазаны герметиком. Передняя панель прикручена к общей конструкции болтами. Задняя стенка АС изготовлена из фанеры и прикручена через поролоновый уплотнитель шурупами.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

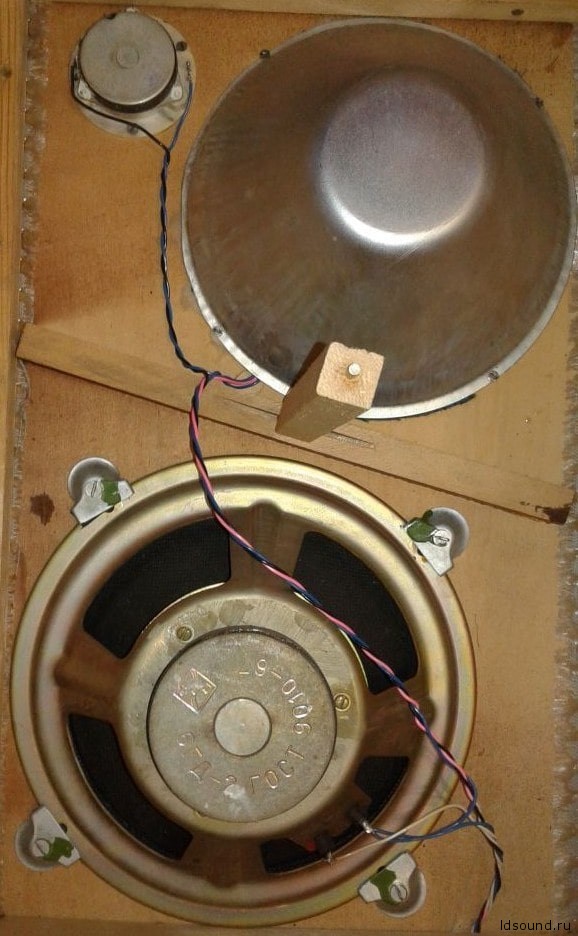

Корпус разделен на верхний отсек и два нижних, которые являются резонаторами. Резонаторы выравнивают АЧХ на НЧ, уменьшая выброс на частотах своей настройки. Они являются “поглотителями энергии” без которых резонаторов было бы бубнение вследствие недостаточного объема корпуса. СЧ динамик закрыт кожухом с ватой.
^Нажмите для увеличения^
^Нажмите для увеличения^

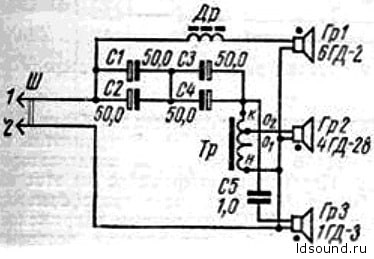

Схема электрического фильтра:
^Нажмите для увеличения^
