90 АС-001 «Электроника»

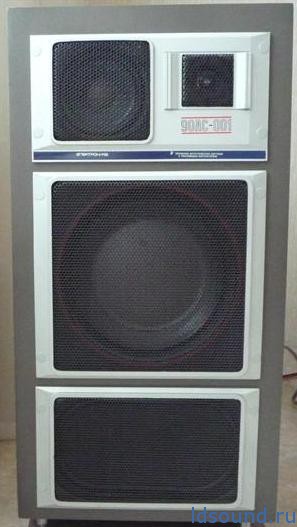

^Нажмите для увеличения^ Изготовитель: ВНПК «Акустика» завода «Микрокомпонент», г. Учкекен.

Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 20 – 130 Вт.



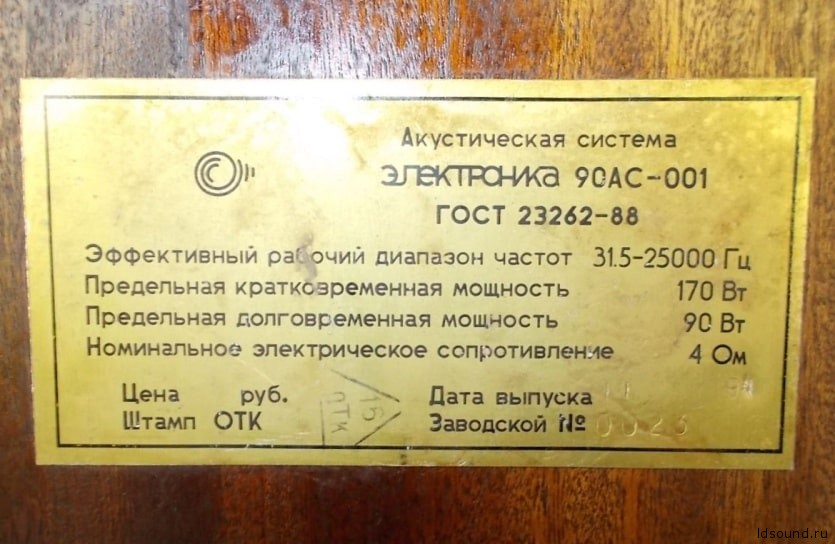

Технические характеристики:



3-х полосная напольная АС с пассивным излучателем

Диапазон воспроизводимых частот: 25 (-9 дБ) – 35500 Гц

Чувствительность: 86 дБ (0,4 Па/√Вт)

Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ

Сопротивление: 4 Ом

Минимальное значение импеданса: 3,2 Ом

Предельная долговременная мощность: 90 Вт

Кратковременная мощность: 170 Вт

Масса: 25 кг

Габариты (ВхШхГ): 685х350х320 мм

^Нажмите для увеличения^

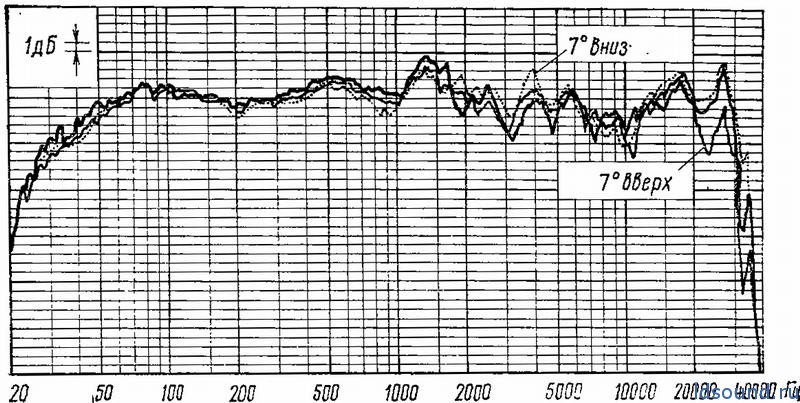

Форма АЧХ звукового давления, измеренная под углами 7˚ вверх и 7˚ вниз в горизонтальной плоскости

^Нажмите для увеличения^

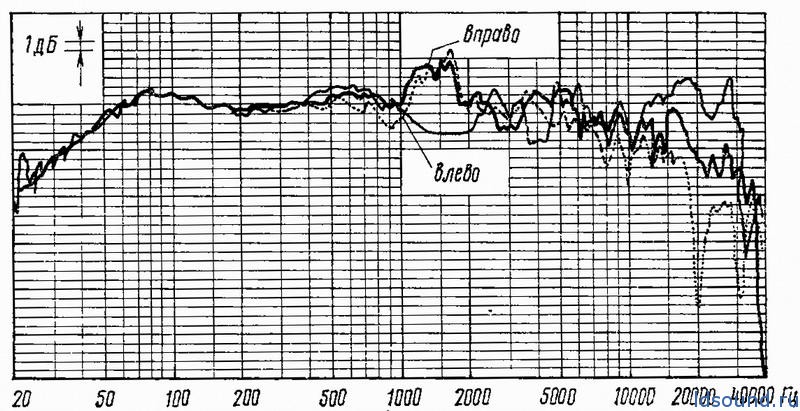

Форма АЧХ звукового давления, измеренная под углами 22˚ влево и 25˚ вправо в вертикальной плоскости



Особенности конструкции

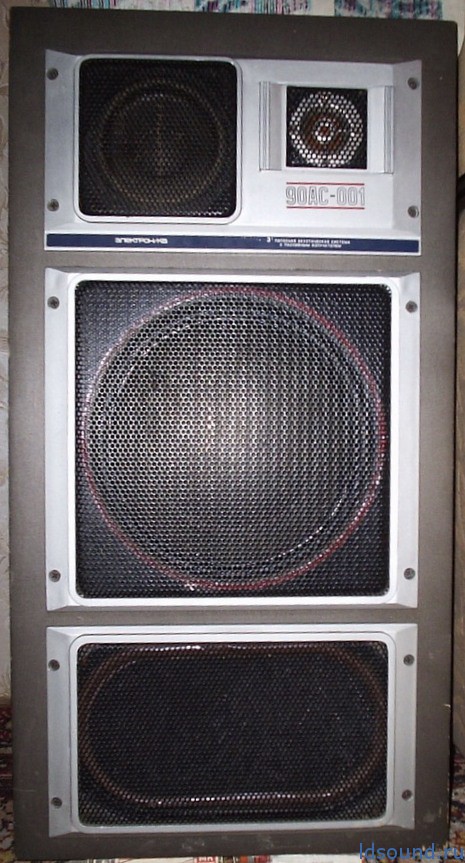

^Нажмите для увеличения^ Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты, стенки корпуса фанерованы шпоном ценных пород дерева. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса.

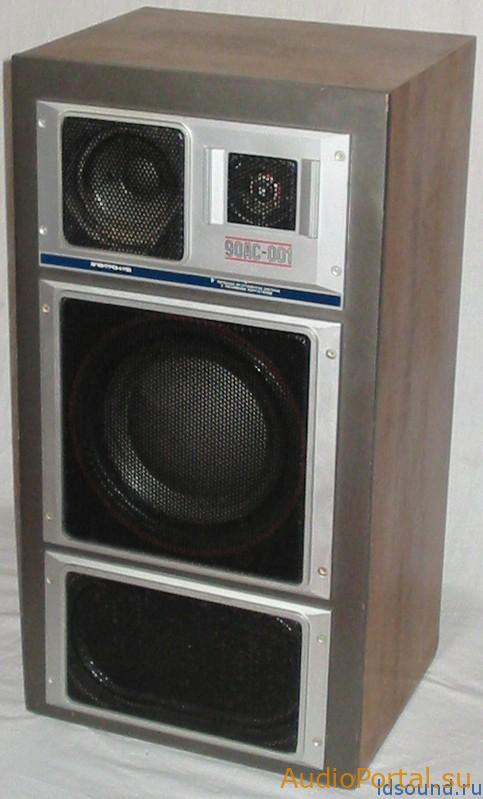

В 90 АС-001 использован набор головок: 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки установлены на лицевой панели и обрамлены декоративными накладками из пластмассы с покрытием «под металл». Головки СЧ и ВЧ, установленные в верхней части лицевой панели, имеют одну общую накладку прямоугольной формы с прямоугольными выборками в месте установки головок. На этой накладке методом сеткографии нанесены декоративные надписи: торговое наименование системы, данные об основных конструктивных особенностях АС. Низкочастотная головка и пассивный излучатель имеют отдельные накладки прямоугольной формы. Для предотвращения влияния на характеристики головки СЧ колебаний воздуха в корпусе АС, возникающих при работе головки НЧ, с внутренней стороны головка СЧ изолирована от общего объема специальным герметичным колпаком. Все головки и пассивный излучатель спереди защищены от внешних механических воздействий черненой металлической сеткой.

^Нажмите для увеличения^ Пассивный излучатель представляет собой плиту из пенополистирола, имеющую форму эллипса, соединенную по периметру с гибким подвесом торообразной формы. Подвес, изготовленный из поливинилхлорида, закреплен своим наружным краем на металлическом фланце. Масса пассивного излучателя и гибкость обеспечивают его оптимальную настройку.

Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, последний заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей, равномерно расположенные и закрепленные на внутренней поверхности стенок корпуса.

^Нажмите для увеличения^ Внутри корпуса на едином шасси смонтированы электрические фильтры, обеспечивающие электрические разделение низко-, средне- и высокочастотной полос АС.

Частоты раздела: между головками НЧ и СЧ — 550 Гц, между головками СЧ и ВЧ — 5000 Гц.

В конструкции электрических фильтров применены резисторы типа ПЭВ-75, конденсаторы МБГО-2 и МБМ, катушки индуктивности — на пластмассовых каркасах с «воздушными» сердечниками. На задней стенке АС выведен соединительный шнур со стандартным двухполярным соединителем. На основании АС установлены четыре пластмассовые ножки.

^Нажмите для увеличения^
