Изготовитель: ЛПО им. В.И. Ленина, г. Львов
Назначение: акустическая система предназначена для высококачественного воспроизведения звуковых программ в сочетании с различными видами бытовой радиоаппаратуры.
^Нажмите для увеличения^

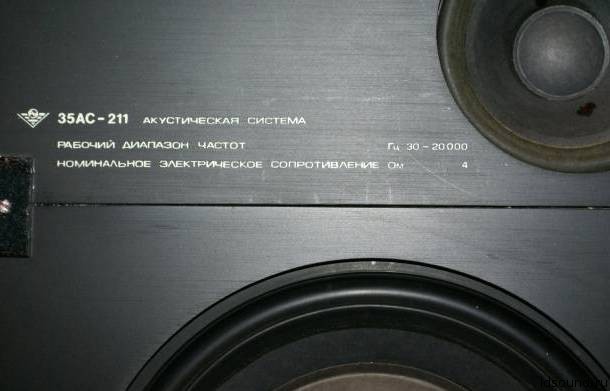

Технические характеристики:
3-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 30 – 20000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 35 Вт
Предельная (паспортная) мощность: 75 Вт

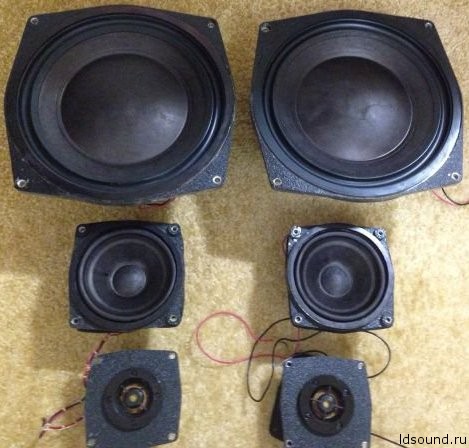

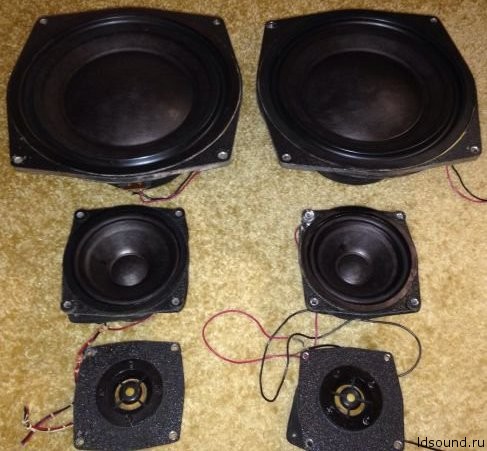

Используемые динамики:
НЧ: 30 ГД-2-25 (31,5-1000 Гц)
СЧ: 15 ГД-11А-1200 (200-5000 Гц)
ВЧ: 10 ГД-35-3000 (5000-25000 Гц)
Размеры (ВхШхГ): 730х380х280 мм
Вес одной АС: 23 кг
Описание:

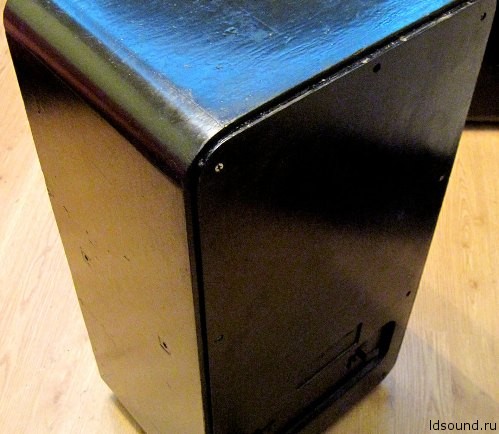

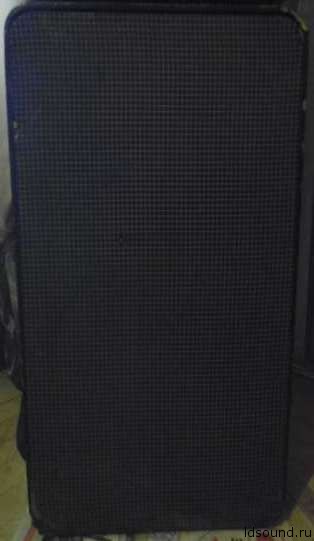

Корпус АС выполнен в виде прямоугольного ящика со скругленными углами из фанеры толщиной 20 мм со съемной задней стенкой. Передняя стенка имеет толщину 38 мм. Грили представляют собой деревянную рамку с натянутой акустически прозрачной тканью, они крепятся к АС с помощью липучек.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

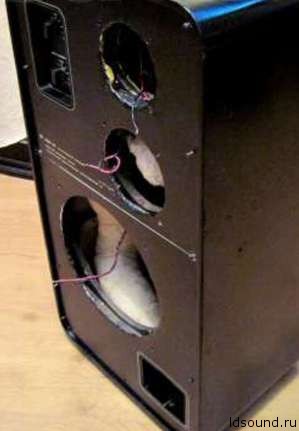

Передняя панель немного утоплена вглубь корпуса. Внутри корпуса находятся распорки и мешочки с ватой. На конце трубы фазоинвертора приклеена марлевая перегородка. Внутренняя проводка переплетена между собой ниткой и крепится на пластиковых клипсах. Внутри расположены электрические фильтры.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

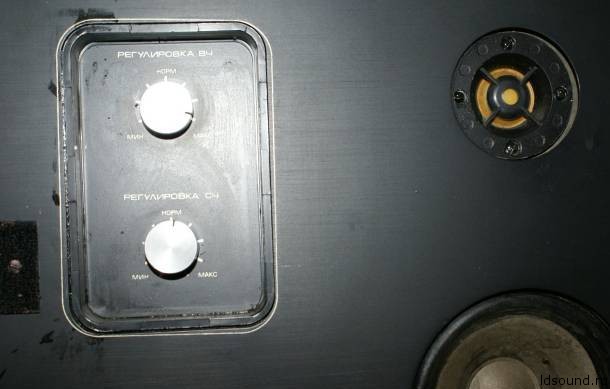

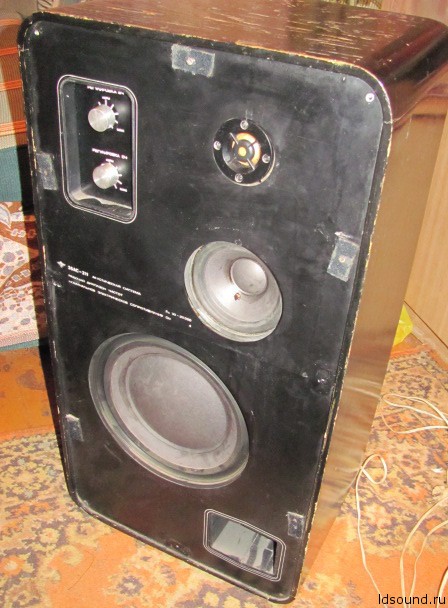

Динамик ВЧ расположен над СЧ, они находятся в правой верхней части, слева от них – регуляторы средних и высоких частот. НЧ находится в нижней части, немного сдвинут влево, справа от него, внизу – выход фазоинвертора. Динамики крепятся с внутренней стороны винтами и гайками. Щели промазаны пластилином.
