3 ГДШ-7-8

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.

^Нажмите для увеличения^

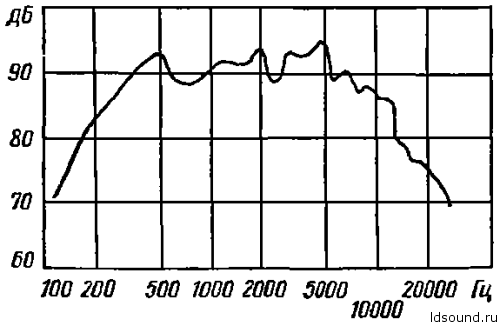

Технические характеристики:

Диапазон частот: 180 – 12500 Гц

Неравномерность АЧХ: 14 дБ

Чувствительность: 90 дБ

Коэффициент гармоник на частотах:

400 – 630 Гц: 5%

1000 Гц: 4%

2000 – 8000 Гц: 3%

Номинальное сопротивление: 8 Ом

Рабочая мощность: 0,25 Вт

Паспортная мощность: 3 Вт

Долговременная мощность: 4 Вт

Кратковременная мощность: 10 Вт

Резонанс: 190 Гц (±35 Гц)

Полная добротность: 2,4 (±1,2)

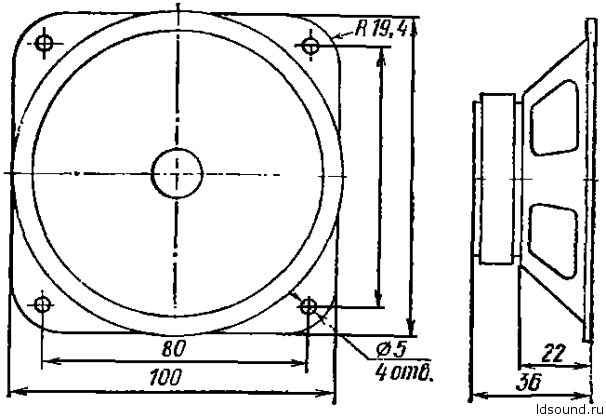

Размеры: 100х100х36 мм

Вес: 0,23 кг

^Нажмите для увеличения^

Конструкция:

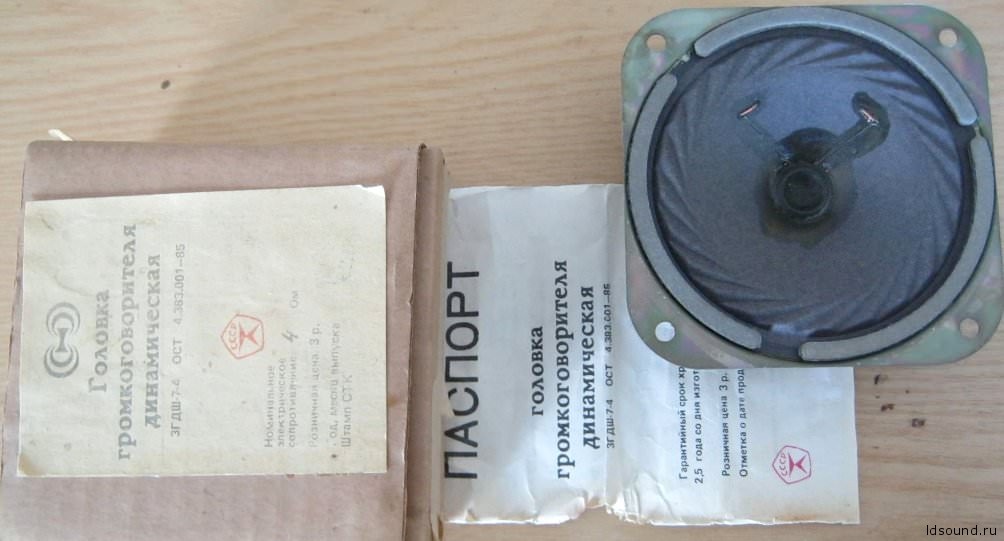

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

^Нажмите для увеличения^

Магнитная цепь:

Кольцевой ферритовый магнит марки М22БА220, размером К52х23х7 мм.
Керн диаметром 12 мм.
Верхний фланец с отверстием диаметром 13,5 мм.
Радиальная ширина воздушного зазора 0,75 мм.
Высота воздушного зазора 3 мм.
Индукция в зазоре 0,8 Тл.

^Нажмите для увеличения^

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 61, в первом слое 3 витка, во втором 28. Высота намотки 3,5 мм. Омическое сопротивление 7,3 Ом (±0,75 Ом). Каркас звуковой катушки изготовлен из бумаги марки К-080, толщиной 0,08 мм. Внутренний диаметр 12,3 мм, внешний (вместе с намоткой) 12,9 мм. Высота звуковой катушки 8,6 мм.
Диффузор, колпачок и подвес из бумажной массы.
Центрирующая шайба из ткани с пропиткой.
Электрическое напряжение подается на клеммы входа головки, выполненные в виде лепестков, установленных в резиновых втулках, закрепленных на корзине.

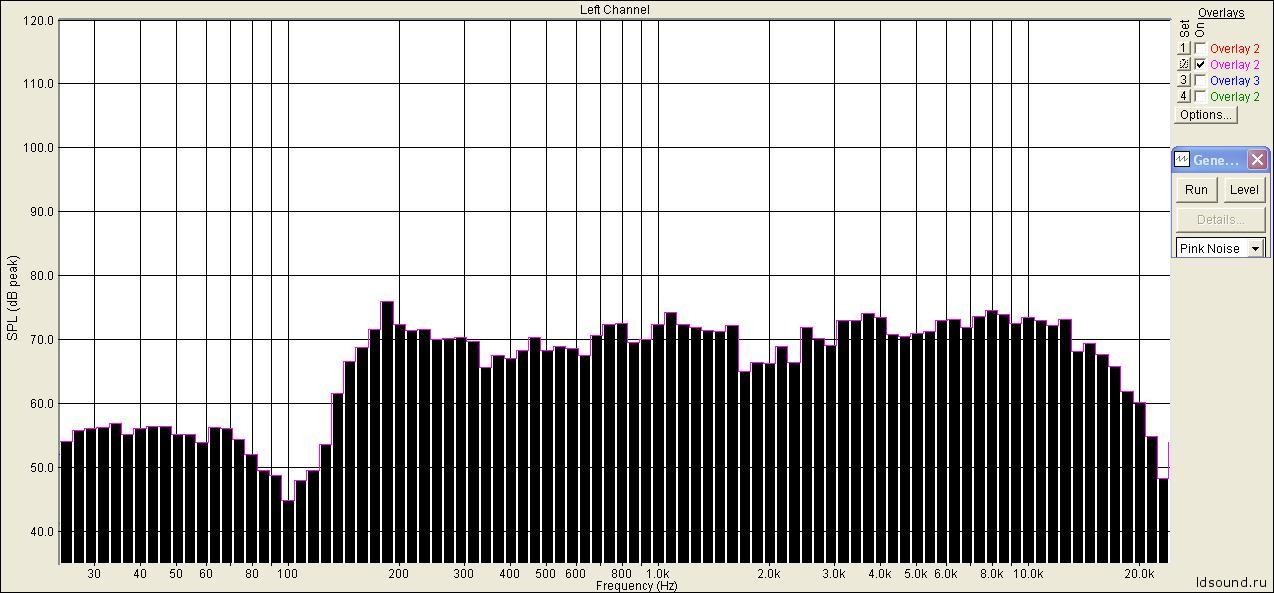

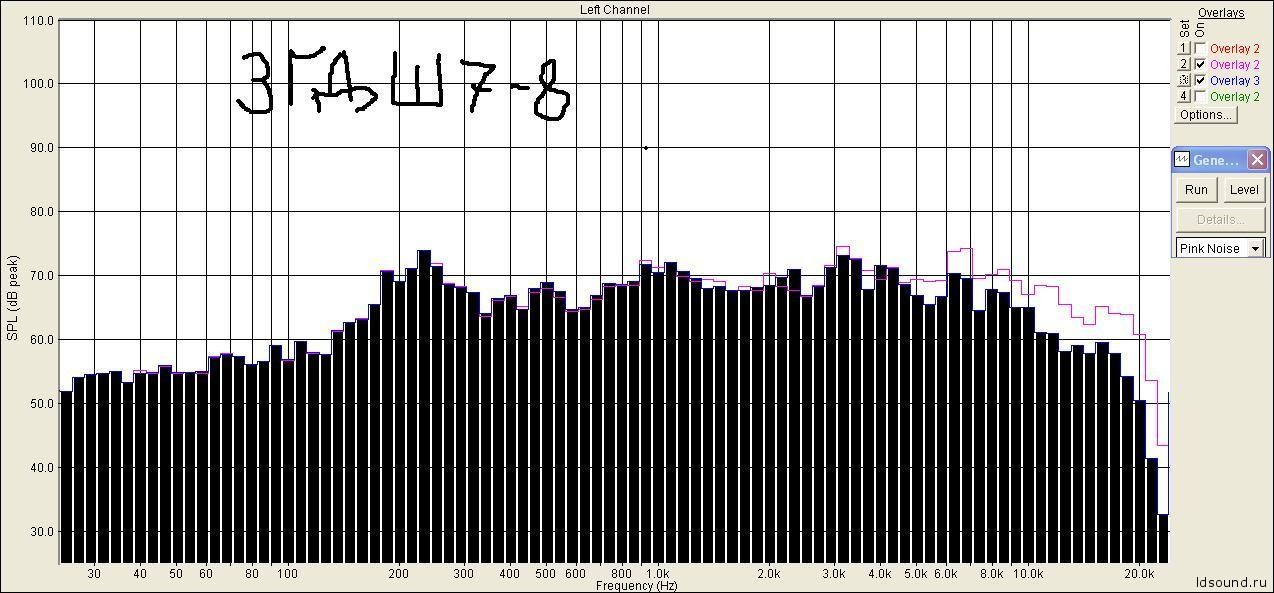

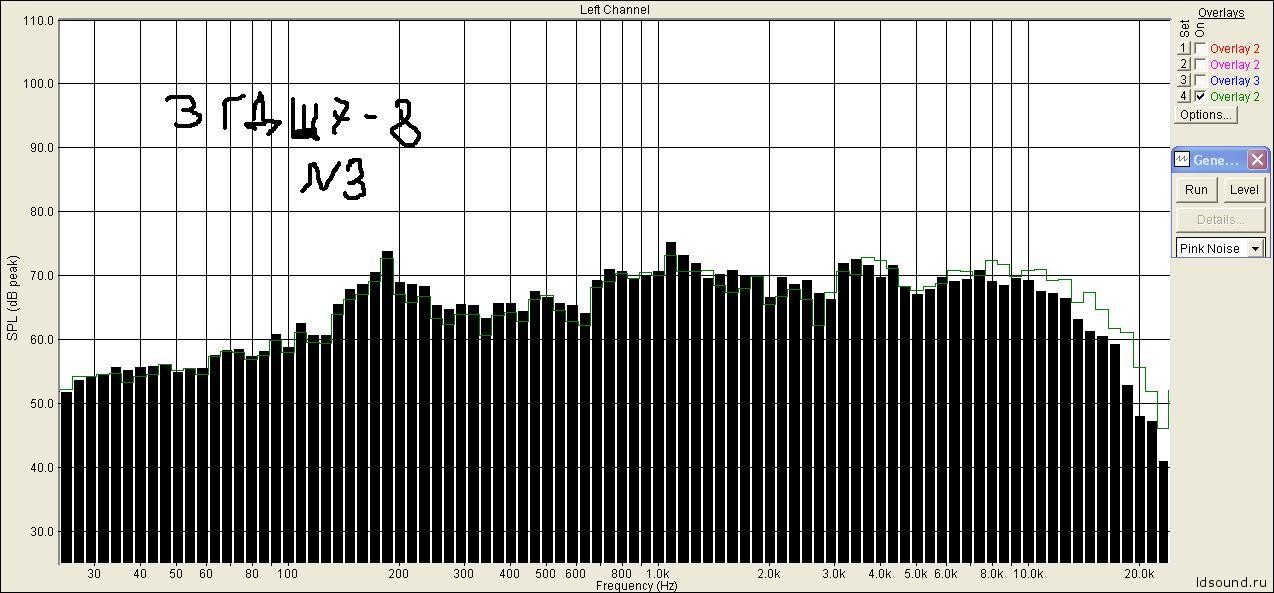

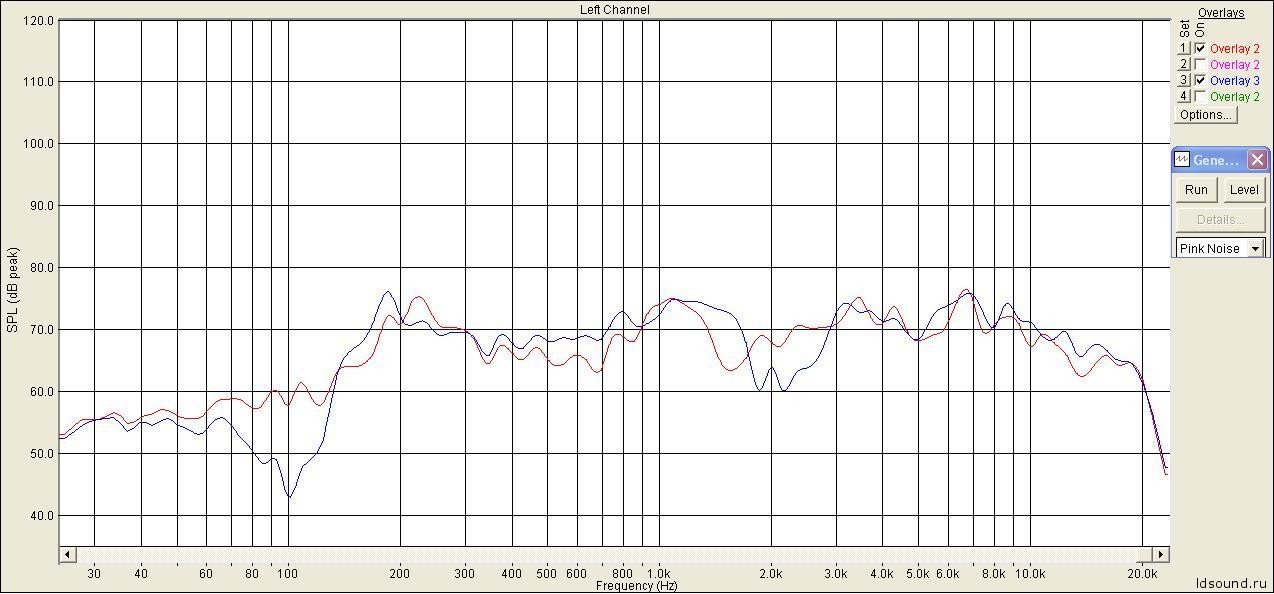

АЧХ 3 ГДШ-7-8, измеренная АБ

№3:
