Изготовитель: завод “Эрстед”, г. В. Березны, Закарпатской область, Украина.
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
Эффективный рабочий диапазон частот: 100 – 12500 Гц
Чувствительность: 90 дБ
Номинальное электрическое сопротивление: 4 Ом
Паспортная мощность: 30 Вт
Предельная долговременная мощность: 40 Вт
Частота основного резонанса 75 Гц (±10 Гц)
Полная добротность: 0,3
Эквивалентный объём: 15 л
Габаритные размеры: 125х125х65 мм
^Нажмите для увеличения^
Описание:

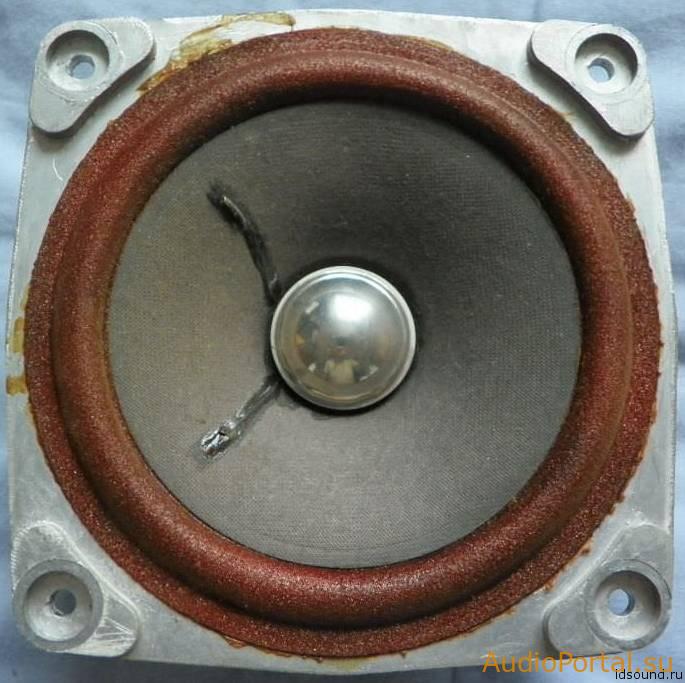

Головка динамическая широкополосная, круглая, с не экранированной магнитной системой. Устанавливался в автоакустику, но так же данным динамиком комплектовались некоторые выпуски АС для кассетных магнитофонов “Маяк”, т.е. он шёл на замену 10 ГДШ-1-4. Завод-изготовитель рекомендует применять её в корпусе габаритами 180х180х300 мм с толщиной стенки 8-10 мм.
^Нажмите для увеличения^
^Нажмите для увеличения^

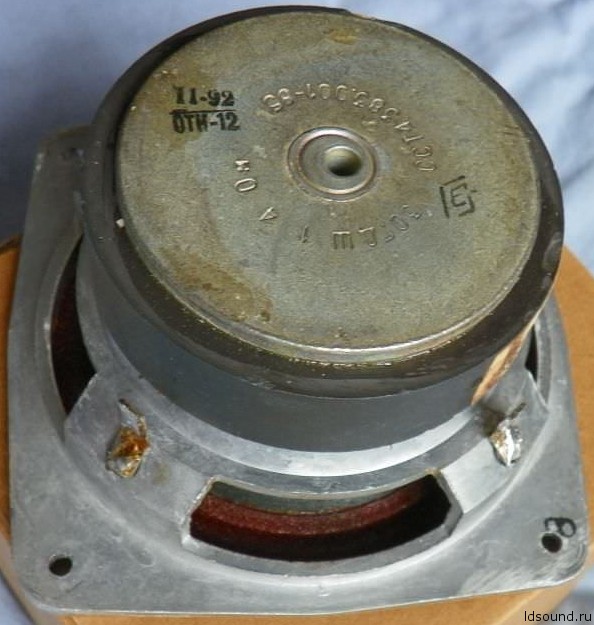

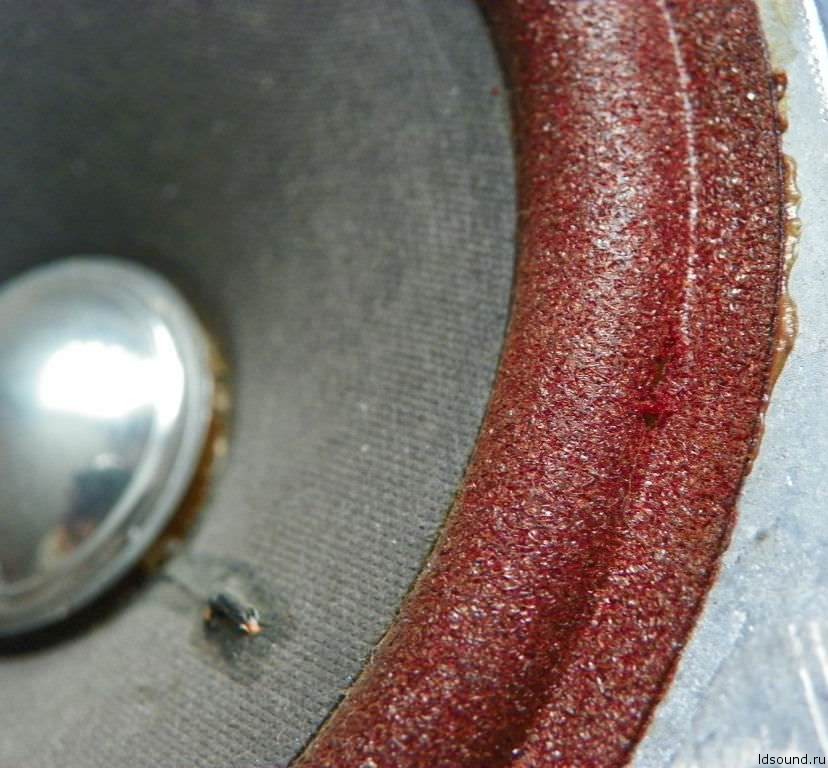

Корзина сделана из силумина. Диффузор бумажный с криволинейной образующей массой 1,9 г. Магнит ферритовый размером 83х34х17 мм. Высота магнитного зазора 5 мм. Керн ступенчатый, диаметром в районе магнитного зазора 24,7 мм. Диаметр отверстия в верхнем фланце 27,3 мм. Ширина магнитного зазора 1,3 мм. Подвес из пенополиуретана. Пылезащитный колпачок ступенчатый, из толстой метализированной лавсановой плёнки, наклеенный непосредственно на выступающий каркас звуковой катушки.
^Нажмите для увеличения^
Каркас звуковой катушки из алюминиевой фольги, толщиной 0,06 мм. Внутренний диаметр 25,5 мм, внешний, вместе с намоткой 26,5 мм. Катушка намотана жилой диаметром 0,18 мм с общим сопротивлением по постоянному току 3,6 Ом. Высота катушки 27 мм, высота намотки – 6,5 мм.
^Нажмите для увеличения^
