Изготовитель: завод “Ладога”, г. Кировск.
Назначение: акустические системы высшей группы сложности предназначены для высококачественного воспроизведения музыки и речи в стационарных бытовых условиях.
^Нажмите для увеличения^
Технические характеристики:
3-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±3 дБ
Чувствительность: 91 дБ
Характеристическая чувствительность: 0,73 Па√Вт
Номинальное входное сопротивление: 8 Ом
Минимальное значение полного электрического сопротивления: 6,4 Ом
Предельная долговременная подводимая мощность: 120 Вт
Предельная кратковременная (пиковая) мощность: 200 Вт
Рекомендуемая мощность усилителя: 10 – 100 Вт
Габариты (ВхШхГ): 710х396х355 мм.
Масса: 26 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:
Модифицированная версия 120 АС-001 «Корвет». НЧ динамики установлены B1202 российско-американского производства, изготовленные по технологии “McCauley”. АС с данными головками имеют большой запас по предельной долговременной мощности на низких частотах и более высокий уровень характеристической чувствительности.
^Нажмите для увеличения^
^Нажмите для увеличения^

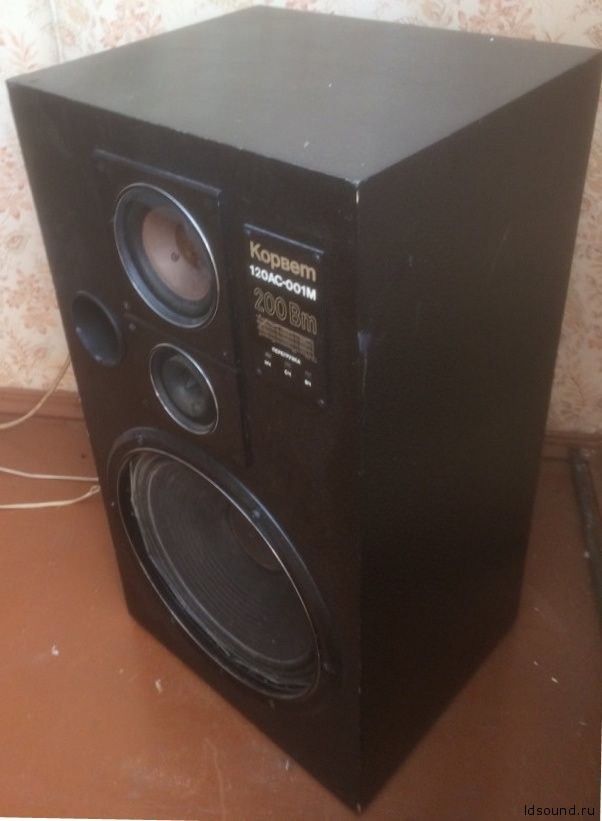

Корпус АС выполнен в виде прямоугольного не разборного ящика из ДСП. Толщина стенок корпуса 16 мм, лицевой панели — трехслойной (фанера — ДСП — фанера) — 24 мм. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса и снижающие амплитуды колебаний стенок — ребра жесткости и стяжки. Внутренний объем АС около 70 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпус АС заполнен эффективным звукопоглощающим материалом.
^Нажмите для увеличения^
^Нажмите для увеличения^

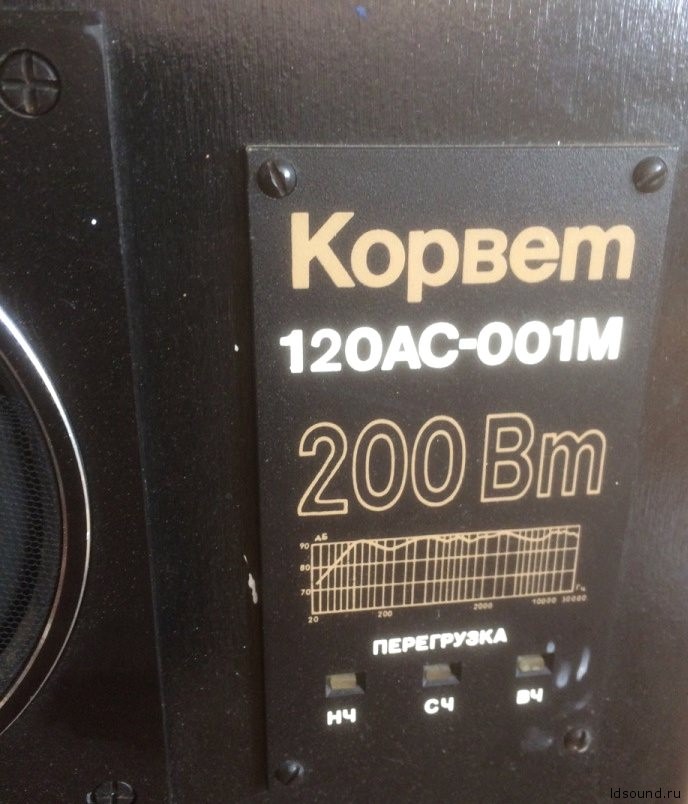

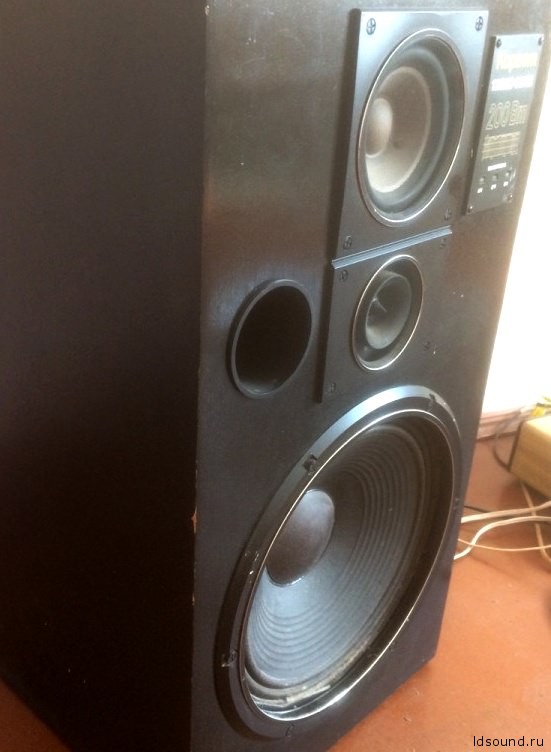

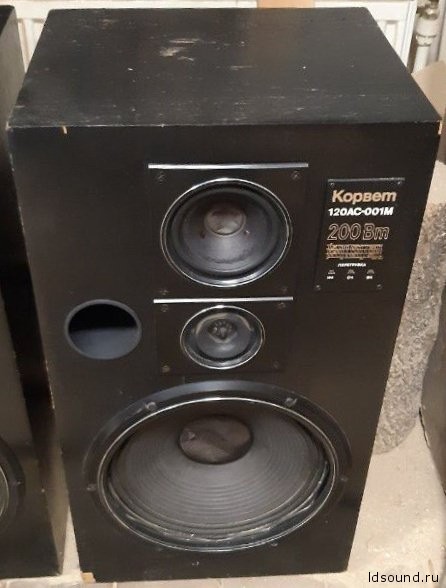

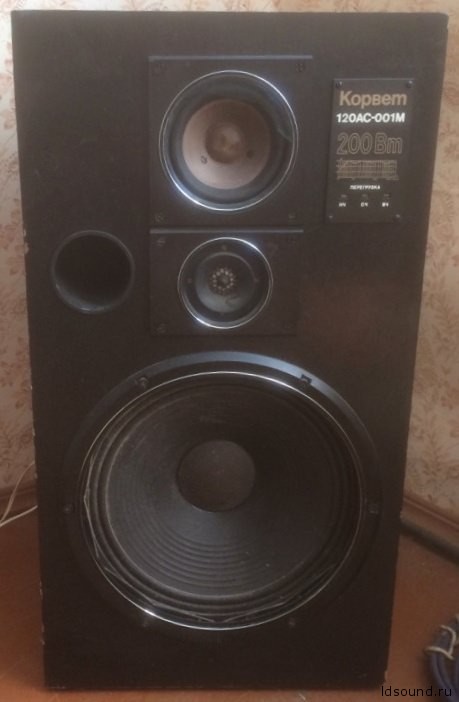

Головки обрамлены декоративными накладками, изготовленными из пластмассы. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальной герметичной трубой, соединяющей лицевую и заднюю стенки корпуса. Головки расположены на лицевой панели симметрично относительно вертикальной оси. С целью снижения неравномерности АЧХ звукового давления, в области частот 1000 Гц, возникающей за счет отражения от лицевой панели АС, головка СЧ установлена ближе к верхнему краю лицевой панели, выше головки ВЧ. На лицевой панели, кроме того, находя декоративный шильдик с названием АС, формой типовой частотной характеристики звукового давления и индикаторами перегрузки по НЧ, СЧ и ВЧ полосам АС; отверстие диаметром 75 мм, являющееся выходным отверстием тубы фазоинвертора длиной 91 мм. геометрические размеры фазоинвертора обеспечивают настройку на частоту 36 Гц.
^Нажмите для увеличения^
Внутри корпуса смонтированы электрические фильтры, спроектированные методами оптимального синтеза с применением ЭВМ и обеспечивающие помимо электрического разделения низко-, средне- и высокочастотных полос АС также и коррекцию амплитудных и фазовых характеристик. В акустической системе имеется схема защиты головок громкоговорителей от электрических перегрузок и индикации наличия таких перегрузок в подводимом сигнале. О возникновении перегрузки в какой-либо полосе АС предупреждает свечение индикаторов на передней панели над соответствующей надписью – НЧ, СЧ или ВЧ.
^Нажмите для увеличения^
^Нажмите для увеличения^

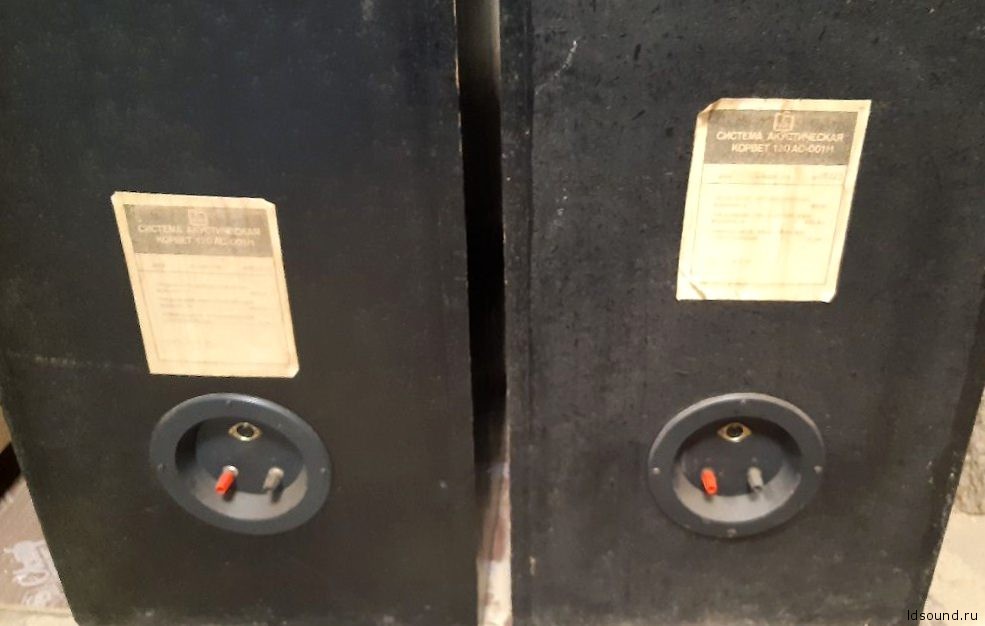

На основании АС расположены четыре пластмассовые ножки, а на задней стенке — клеммы для подключения подводящих проводов и розетка ЗАЩИТА для установки вилки-замыкателя, изменяющей (повышающей) порог срабатывания защиты.

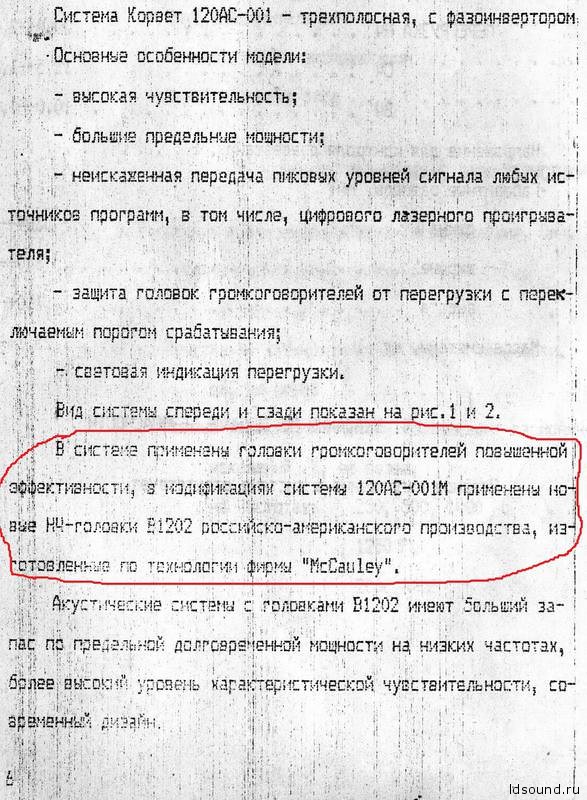

Скрин листа из паспорта, указывающий на то, что АС действительно существовали, так же была модель “120 АС-001 Корвет”:
^Нажмите для увеличения^
