Изготовитель: ЛПТО «Водтрансприбор», г. Ленингра, выпуск 1972-1976 годов.
^Нажмите для увеличения^
Назначение: акустические системы СА-5 входили в комплект блочного электрофона “Корвет-Стерео” 1-го класса, который предназначался для проигрывания моно и стереофонических пластинок. Он состоял из трёхскоростного ЭПУ, стереофонического усилителя и пары АС.
^Нажмите для увеличения^
Характеристики:
Диапазон частот: 80 – 12500 Гц
Мощность: 10 Вт
Сопротивление: 8 Ом
Используемые динамики:
ШП: 2 х 4 ГД-28
ВЧ: 2 х 1 ГД-28
Габаритные размеры (ВхШхГ): 628х400х228 мм
Вес: 10 кг
^Нажмите для увеличения^
Описание:

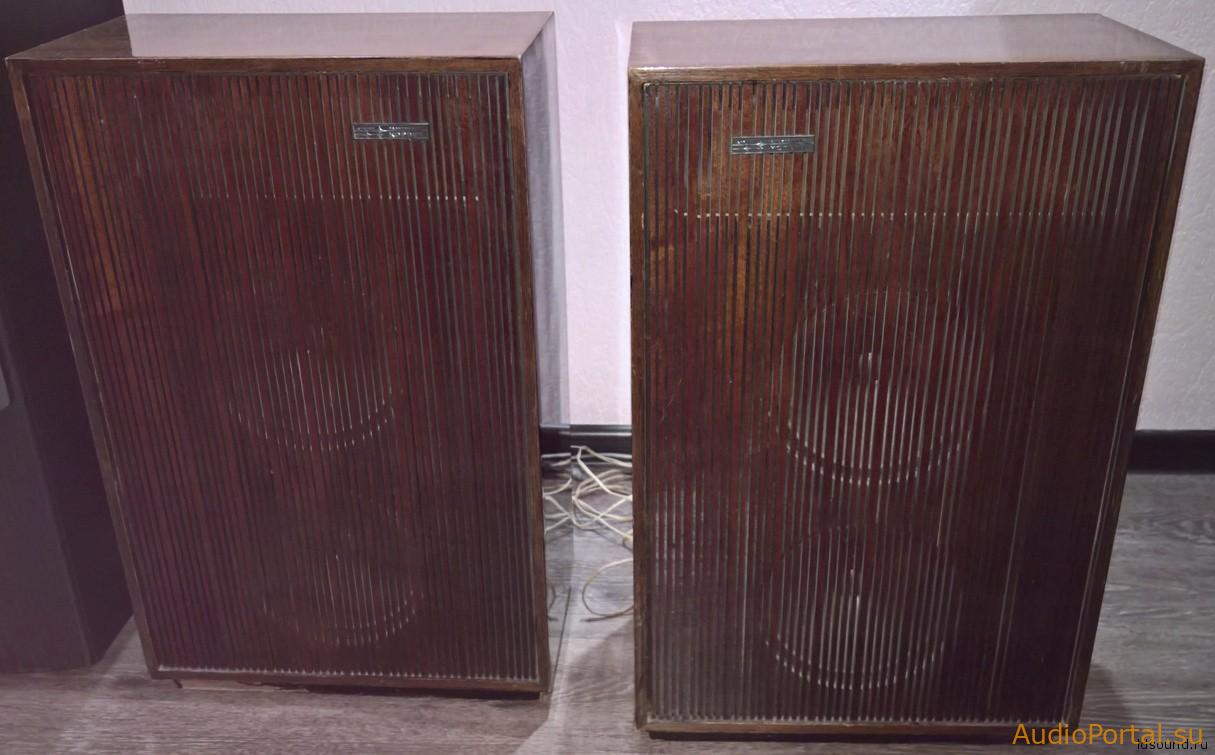

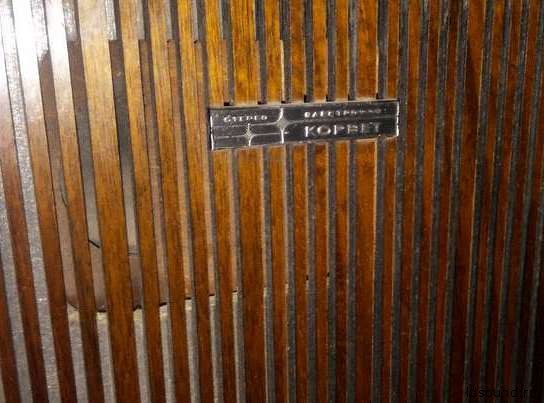

Корпус АС изготовлен из фанеры и облицован ценными породами дерева. Задняя стенка перфорированная. Лицевая панель закрыта грилем.
^Нажмите для увеличения^
^Нажмите для увеличения^

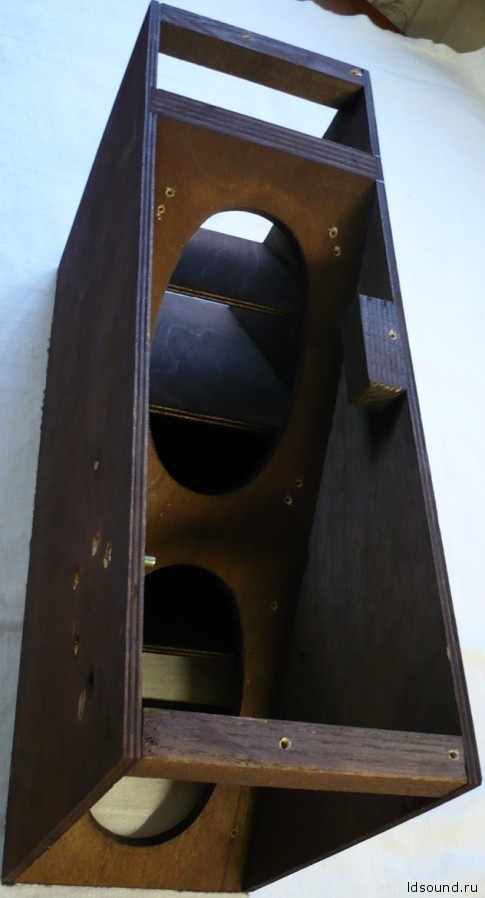

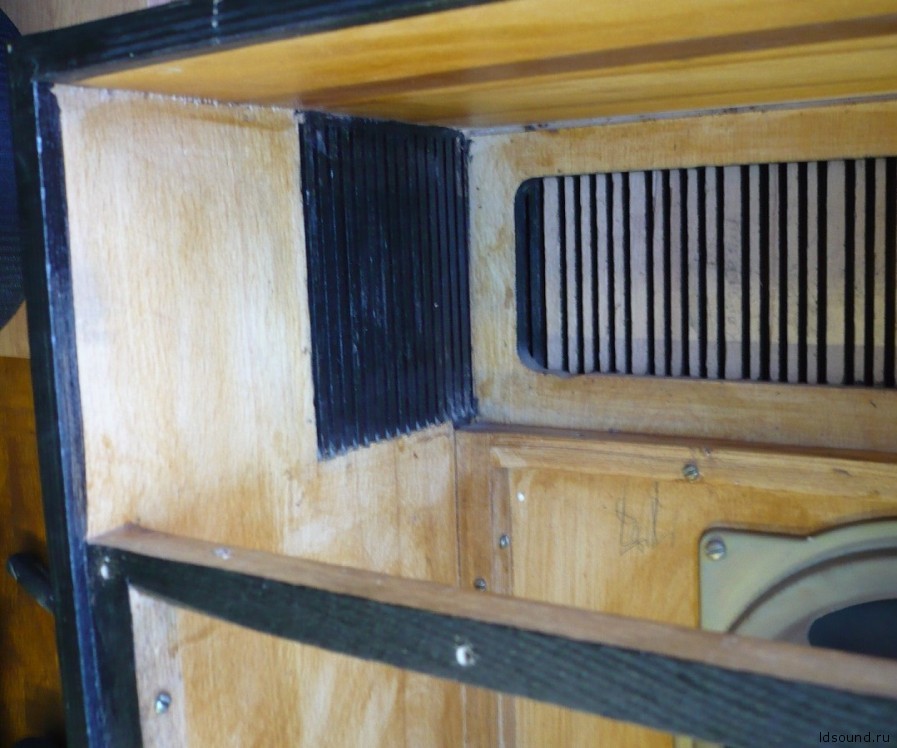

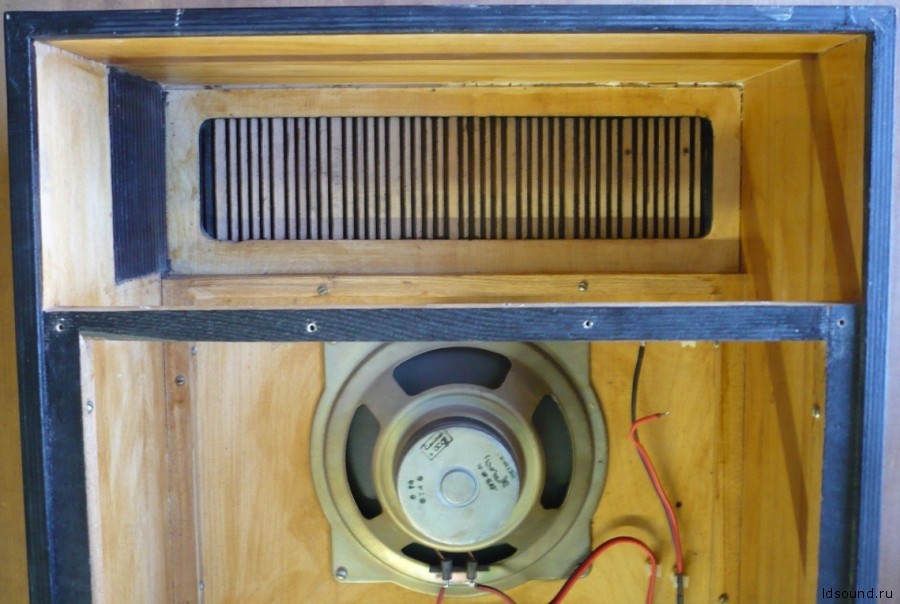

Акустическая система обеспечивают стабилизацию стереоэффекта по площади при помощи акустической линзы, создавая направленное излучение при расширенной зоне стереоэффекта.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

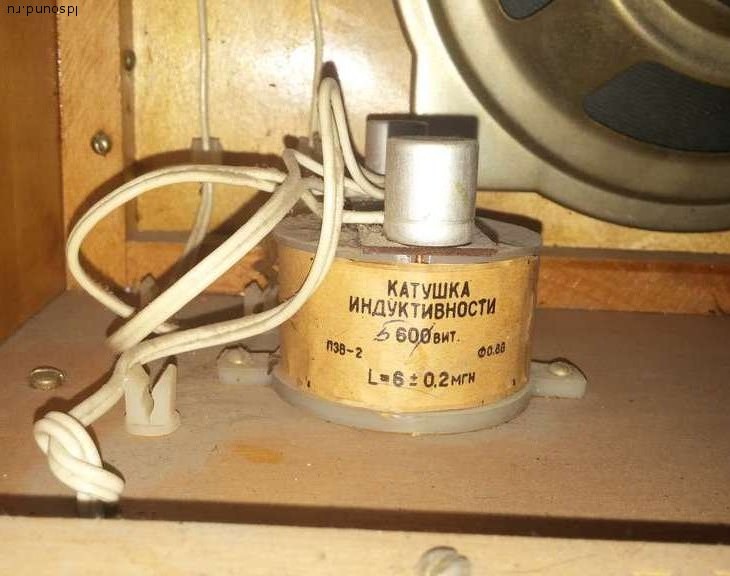

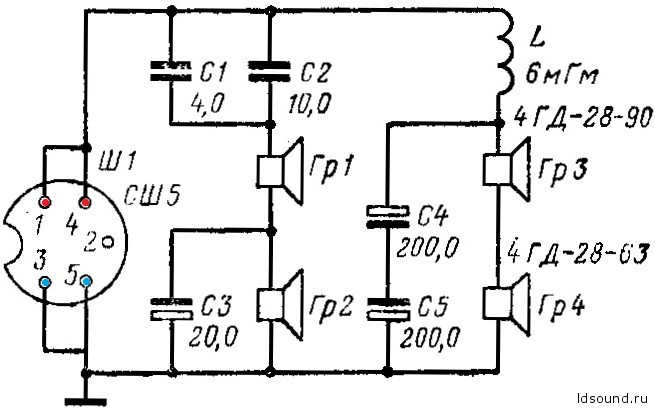

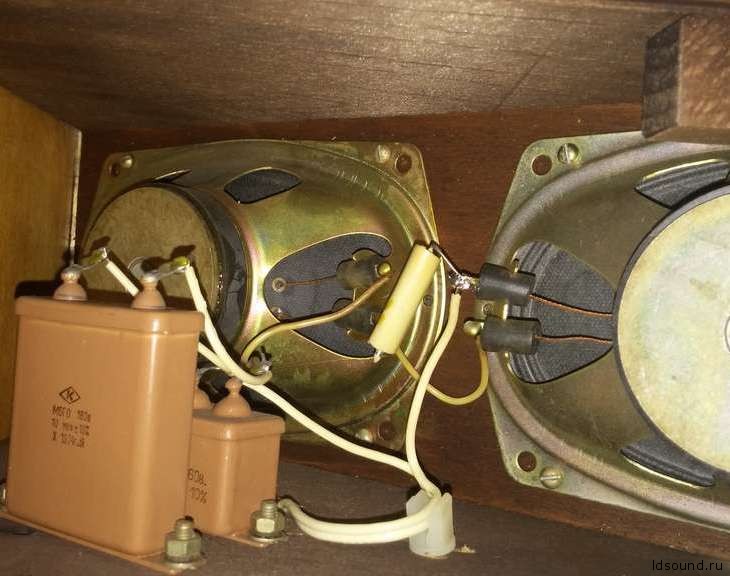

По частоте сигналы разделяются между головками фильтром, состоящим из катушки индуктивностью 6 мГн и конденсаторов С1-С5. Полное входное сопротивление каждого громкоговорителя 8 Ом.
^Нажмите для увеличения^

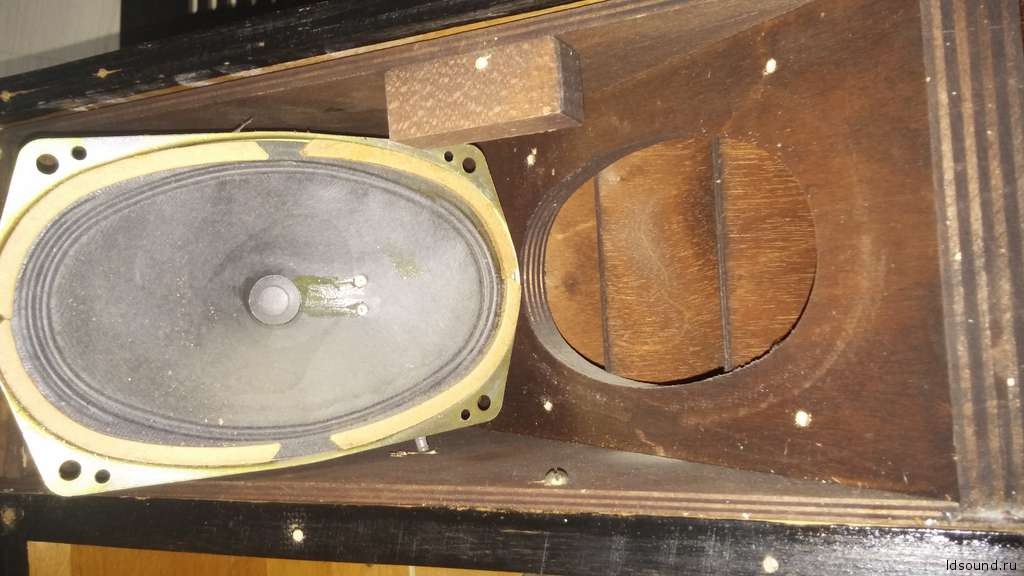

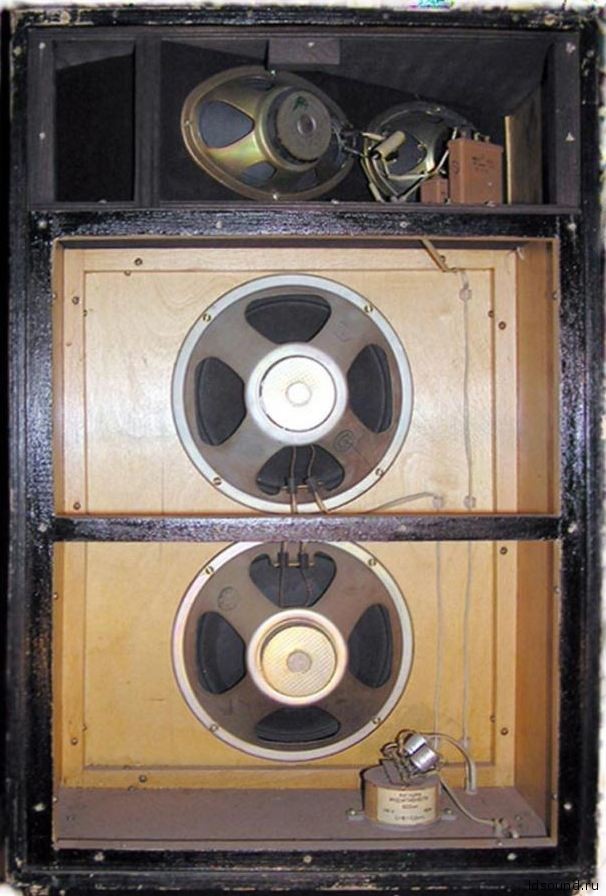

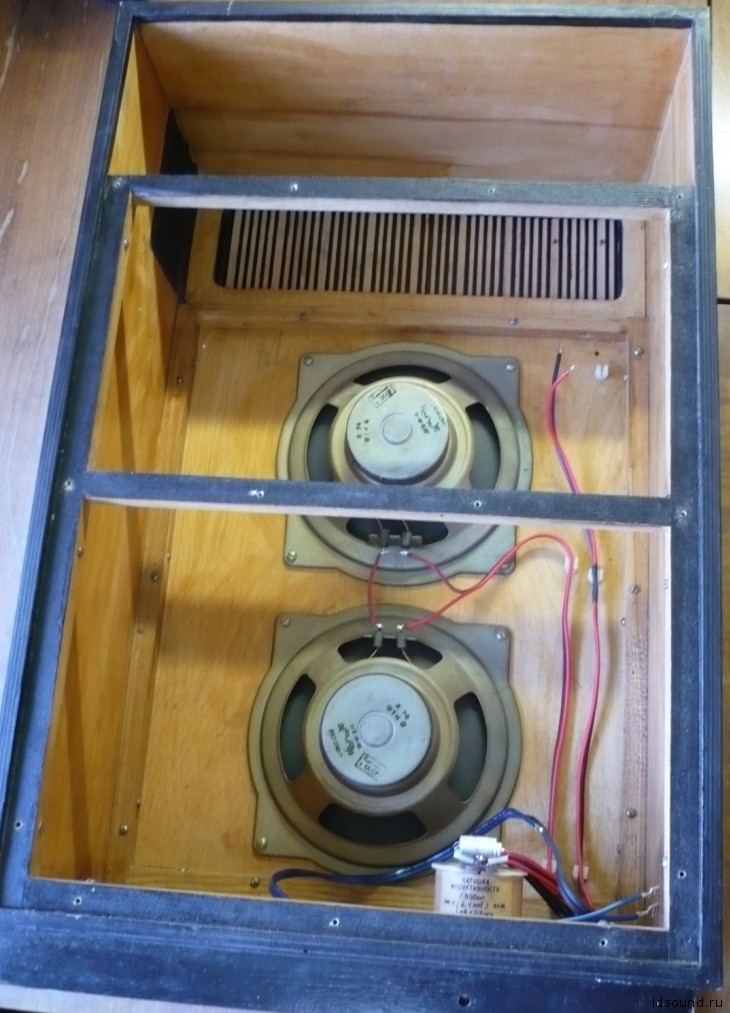

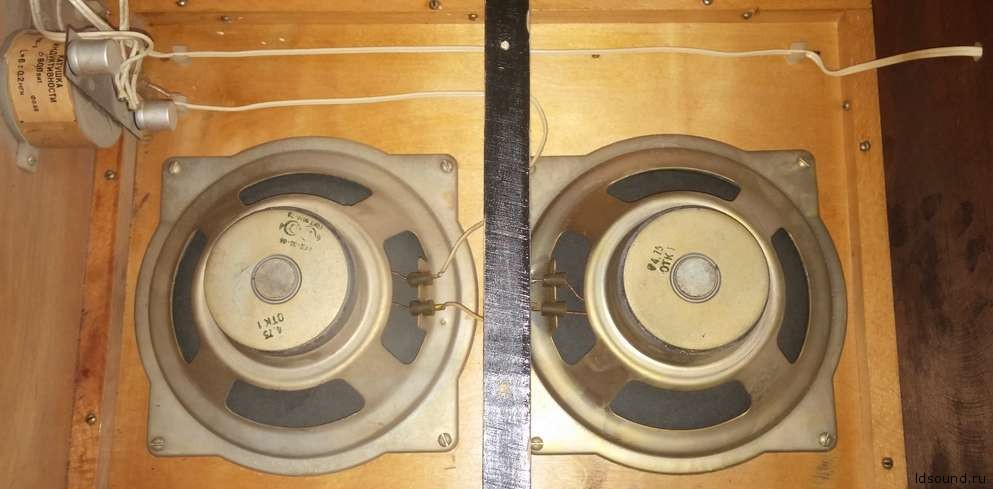

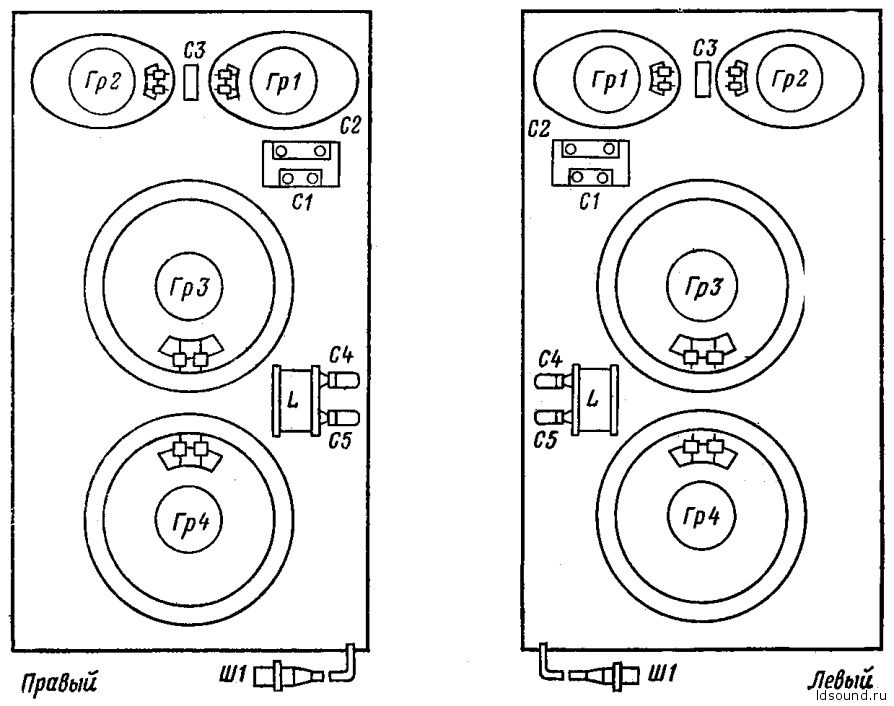

В каждой из АС размещено по четыре громкоговорителя: два типа 4 ГД-28 и два типа 1 ГД-28. Громкоговорители типа 1ГД-28 расположены в акустической линзе под углом 40° к фронту лицевой панели. Так же были модели с динамиками 4 ГД-35.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Существовал экспортный вариант под названием «Rigonda-Corvette».
