Изготовитель: Кировоградский радиозавод радиоизделий.
Назначение: для применения во встроенных открытых акустических системах малогабаритной переносной бытовой радиоаппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.
Технические характеристики:
Диапазон частот: 315 – 5000 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 90 дБ
Номинальное среднее звуковое давление: 0,21 Па
Коэффициент гармоник на частотах 630 – 4000 Гц: 5 %
Номинальное сопротивление: 8 Ом
Паспортная мощность: 0,5 Вт
Долговременная мощность: 2 Вт
Кратковременная мощность: 3 Вт
Резонанс: 290 Гц(±60 Гц)
Полная добротность: 1,5 – 3
Размеры: ø63х22 мм
Вес: 130 г
^Нажмите для увеличения^
Конструкция:

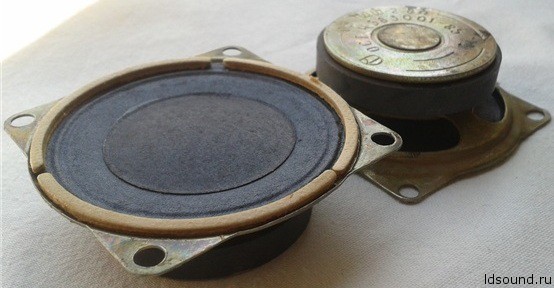

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.
^Нажмите для увеличения^
^Нажмите для увеличения^

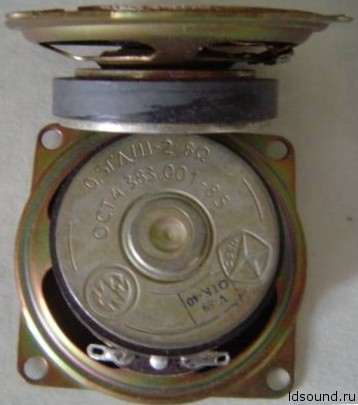

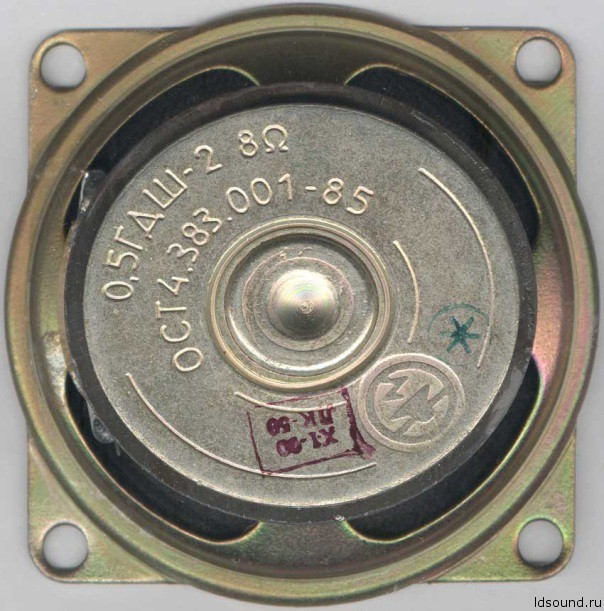

Магнитная цепь:
- Кольцевой магнит марки 28РА180, размером К45х22х7 мм.
- Керн диаметром 15 мм.
- Верхний фланец с отверстием диаметром 16,2 мм.
- Радиальная ширина воздушного зазора 0,6 мм, его высота 2 мм.
- Индукция в зазоре 0,82 Тл.
^Нажмите для увеличения^
^Нажмите для увеличения^
Подвижная система:
Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 41, в первом слое 21 виток, во втором 20. Высота намотки 2,1 мм, омическое сопротивление 7 Ом (+/- 0,7 Ом). Каркас звуковой катушки изготовлен из бумаги марки ЭН-70, толщиной 0,085 мм, внутренний диаметр 15,24 мм, внешний (вместе с намоткой) 15,82 мм. Высота звуковой катушки 8 мм.
^Нажмите для увеличения^
Диффузор с подвесом, изготовленный из бумажной массы с пропиткой. Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака. Пылезащитный колпачок из бумажной массы с пропиткой.
