Описание

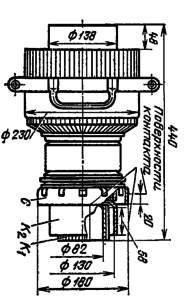

Импульсный генеральный триод для усиления высокочастотных колебаний на частотах до 200 МГц. Оформление — металлокерамическое, с кольцевыми выводами катода и сетки. Охлаждение — воздушное, принудительное: анода — 1340 м3/ч; ножки 200 м3/ч. Масса 30 кг.
| Параметр | Условия | ГИ-42Б | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 520±40 | А |
| Ток эмиссии катода | в импульсе | ≥750 | А |
| Напряжение запирания сетки | при Ua = 10 кВ; Ia = 0,1 А | -400±100 | В |
| Крутизна характеристики | при Ua = 4,5 кВ; Ia = 2,5 и 4,5 А | 85±15 | мА/В |
| Коэффициент усиления | при Ua = 3 и 4 кВ | 30±15 | — |
| Колебательная мощность | в импульсе при Uн = 13,5 В; Ua = 35 кВ; t = 50 мкс; скважности 285 на частоте 200 МГц | ≥3,5 | МВт |
| Межэлектродные емкости | входная | 173±17 | пФ |
| выходная | ≤4 | ||
| проходная | 45±5 | ||
| Наработка | — | ≥1000 | ч |
| Параметр | Условия | ГИ-42Б | Ед. изм. |
| Ток накала | пусковой | 840 | А |
| Напряжение накала | — | 12,8-14,2 | В |
| Напряжение анода | в импульсе | 35 | кВ |
| Мощность, рассеиваемая анодом | — | 18 | кВт |
| Мощность, рассеиваемая сеткой | — | 800 | Вт |
| Коэффициент усиления по мощности | на частоте 200 МГц | 5 | — |
| Рабочая частота | — | 200 | МГц |
| Длительность импульса | — | 50 | мкс |
| Полоса пропускания частот | минимальная | 5 | МГц |
| Температура анода | — | 250 | °С |
| Температура спаев металла с керамикой | — | 150 | °С |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
