В блоке питания применены конденсаторы емкостью 127000 мкФ на канал (это больше в три раза от емкости рекомендованной автором схемы). Трансформатор использован тороидальный мощностью 500 Вт, вместо рекомендованного 160 Вт.

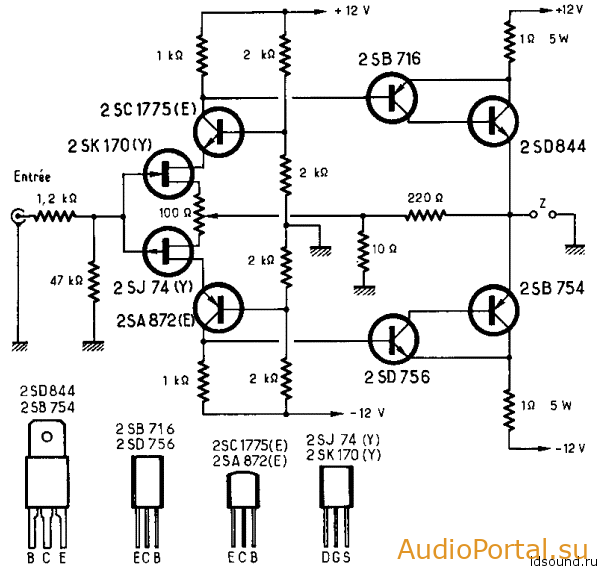

Электрическая схема:
^Нажмите для увеличения^
Монтажная схема и печатная плата:
^Нажмите для увеличения^
Схема блока питания:
^Нажмите для увеличения^
Корпус выполнен из алюминиевых радиаторов размером 350х180х35 мм, обработанных пескоструйной машиной. Задняя стенка 3 мм. Бно и верхняя крышки по 4 мм. В передней части установлен индикатор питания – голубой 3 мм светодиод.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Звучанием я очень доволен. Оно действительно никого не разочарует. Выходной мощности на удивление достаточно. Что поражает меня больше всего так это возможность различать инструменты и шумы в звуковой сцене. Я считаю, что эта ясность и правильность звучания достигается за счет простой схемы усилителя. В целом и в заключении я хоту порекомендовать данный усилитель всем тем, кто ценит качество звука.

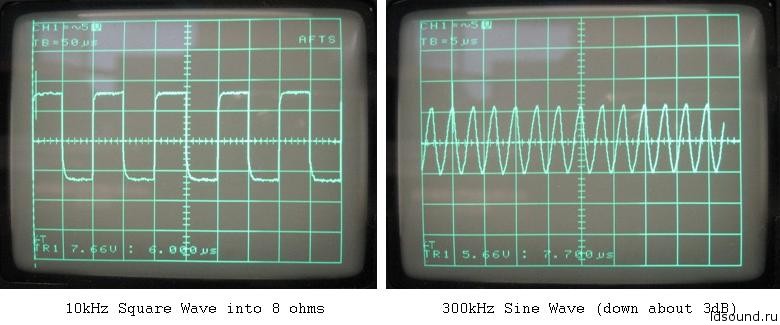

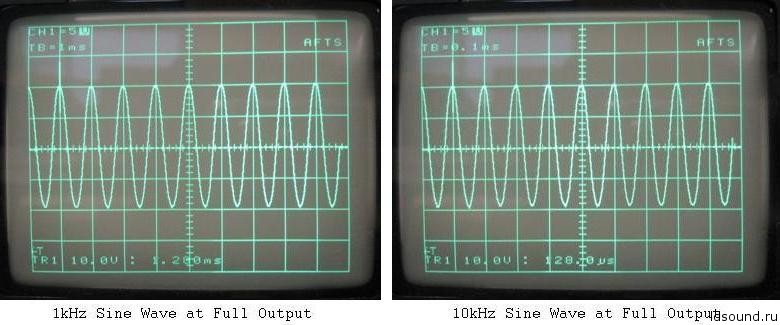

^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

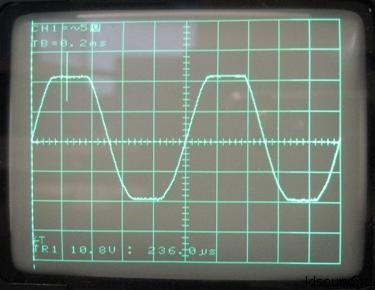

Устойчивость при клиппинге (1000 Гц/8 Ом)
Автор: Dan W (Австралия)
^Нажмите для увеличения^
Из сайта: diyaudioprojects.com
