Доработка К40-У9

Доработка К40-У9

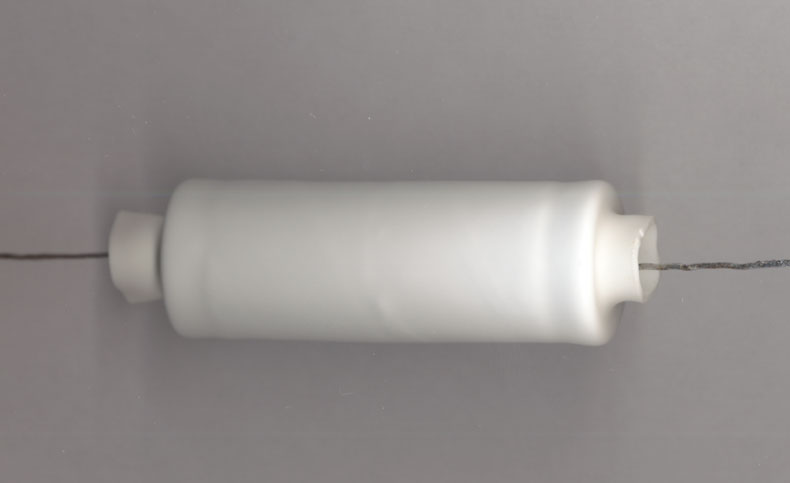

Решил я на досуге разобрать К40-У9 — в смысле достать из железного корпуса. Вот такой он был вначале (1мкф 200В)

^Нажмите для увеличения^

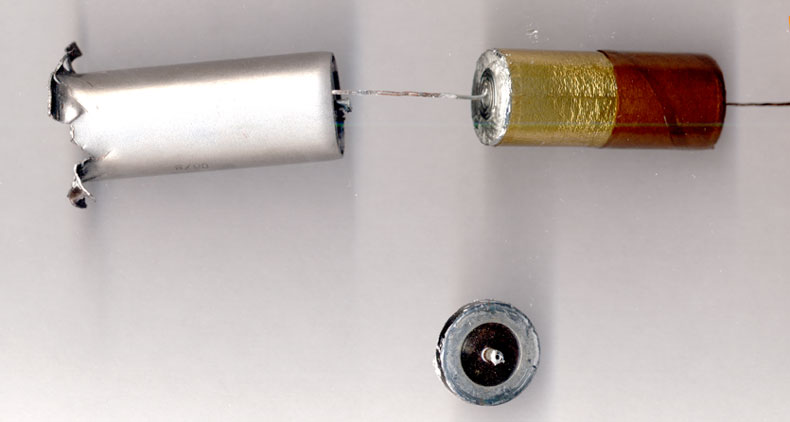

Аккуратно, чтобы не повредить начинку, развальцовываем одну сторону. И, нагрев паяльником вывод, снимаем «глазик». Потом, нагрев другой вывод, достаем конденсатор.

^Нажмите для увеличения^

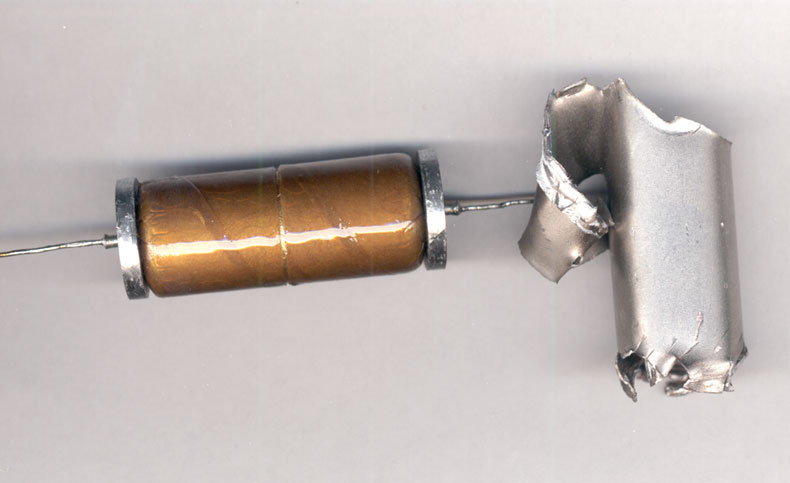

Раскрываем вторую часть корпуса и достаем оттуда второй «глазик». «Глазки» одеваем на выводы конденсатора и припаиваем.

^Нажмите для увеличения^

Складываем в термоусадку.

^Нажмите для увеличения^

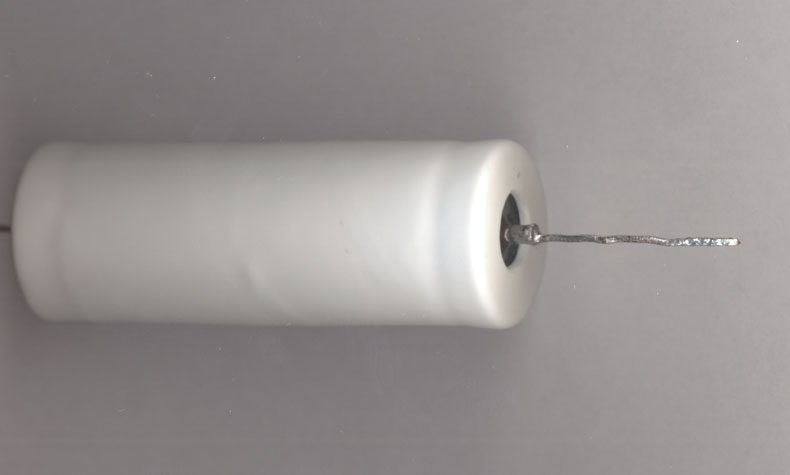

Итого, готовый к употреблению конденсатор. (Жаль не было прозрачной термоусадки — был бы конденсатор в современном «мармеладном» дизайне).

^Нажмите для увеличения^

Результатов прослушивания пока нет, еще только собираюсь его поставить на проход в СД вместо электролита. Номинал маловат, но попробуем.

И ответы на некоторые вопросы:

• А глазики, зачем оставил? Если они стальные, то траблы остаются.
  • Но там металла не очень много, и если так строго подходить -корпус у СД тоже железный, и силовик не очень далеко. А оставил для герметичности, ну относительной конечно. Если без «глазок» то надо герметик силиконовый с боков наливать, а его у меня не было.
• При обсадке термоусадочной трубки проблемы были (типа вытекающего масла)? Чем усаживал, феном? Легко ли снимаются «глазки», выводы прочно сидят?
  • Масло очень густое и липкое — ничего не вытекает Нет у меня строительного фена, припаял проводочки подлиннее и над кухонной электроплитой -очень хорошо получилось и с первого раза. В середине глаза трубочка, диаметром раза в два побольше вывода конденсатора и это все запаяно. Нагреваешь паяльником и потихоньку покручивая снимаешь.
• A зачем?
  • Хотелось самому послушать есть ли разница когда корпус железный и когда нет. Пока результатов нет — не установил. Слышал теорию, что металлический корпус сильно повышает индуктивность навивки обкладок конденсатора, вот для снижения этой паразитной индуктивности и применяют немагнитные корпуса.
• Могу предположить, что если намотка конденсатора не симметричная (не компенсирована собственная индуктивность), то металлический корпус представляет собой короткозамкнутый виток на этом «трансформаторе». Со всеми вытекающими.
  • Должен ли быть короткозамкнутый виток из ферромагнитного материала? Может его лучше сделать из меди? Опять же с удельным сопротивлением в целях короткозамкнутости получше. Вот и третий вариант на прослушивание — в термоусадке и с короткозамкнутым витком (двумя, тремя, крест-накрест и тд.)
• A если без корпуса то внешние наводки?
  • Наводки в контексте отдельно взятого конденсатора нет смысла рассматривать. Наводки действуют на всё устройство и кроме того конденсатор не самый чувствительный к наводкам элемент.

Анатолий Кокшаров
