Описание

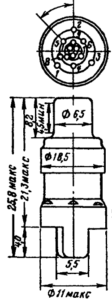

Тетроды для усиления напряжения и мощности высокой частоты. Оформление — в металлокерамической оболочке. Масса 4 г.
| Параметр | Условия | 6Э12Н | 6Э12Н-В | Ед. изм. |
| Аналог | — | 7587 | — | — |
| Ток накала | — | 140±15 | 140±15 | мА |
| Ток анода | — | 10±3 | 9.5±2.5 | мА |
| Uc1 = -6 В | ≤50 | ≤50 | мкА | |
| Ток второй сетки | — | ≤3.6 | 10±4 | мА |
| Крутизна характеристики | — | 9.5±2.5 | 11+2-2.5 | мА/В |
| Обратный ток первой сетки | Uс1 = -1.6 В, Rс1 = 0.5 кОм | — | ≤0.1 | мкА |
| Эквивалентное сопротивление шумов на частоте 30 МГц | — | ≤1 | — | кОм |
| Напряжение виброшумов | при Rа = 0.5 кОм, частоте вибрации 50 Гц и ускорении 2.5 g | ≤40 | — | мВ |
| Напряжение виброшумов при вибрации с ускорением 15 g | на частоте 50 Гц для 80 % ламп | — | ≤30 | мВ |
| на частоте 50 Гц для 20 % ламп | — | ≤50 | ||
| на частотах 5-2500 Гц для 80 % ламп | — | ≤130 | ||
| на частотах 5-2500 Гц для 20 % ламп | — | ≤250 | ||
| на частотах 2500-5000 Гц для 80 % ламп | — | ≤250 | ||
| на частотах 2500-5000 Гц для 20 % ламп | — | ≤450 | ||
| Межэлектродные емкости | входная | 7±1 | 7±1 | пФ |
| выходная | 1.5±0.4 | 1.5±0.4 | ||
| проходная | ≤0.017 | ≤0.015 | ||
| катод-подогреватель | 1.4±0.4 | 1.4±0.4 | ||
| Наработка | — | ≥5000 | — | ч |
| при температуре окружающей среды 200 °C | — | ≥500 | ||
| при нормальной температуре | — | ≥1000 | ||
| Критерии оценки | ||||
| Обратный ток первой сетки | — | — | ≤1.5 | мкА |
| Крутизна характеристики | — | ≥6 | ≥7 | мА/В |
| Параметр | Условия | 6Э12Н | 6Э12Н-В | Ед. изм |
| Напряжение накала | — | 5.7-7 | 5.7-7 | В |
| Напряжение анода | — | 250 | 250 | В |
| при запертой лампе | 330 | 330 | ||
| Напряжение второй сетки | — | — | 110 | В |
| при запертой лампе | — | 330 | ||
| Отрицательное напряжение первой сетки | — | 55 | 55 | В |
| Напряжение между катодом и подогревателем | — | — | 100 | В |
| Ток катода | — | 20 | 20 | мА |
| Сопротивление в цепи первой сетки | — | 1 | 1 | МОм |
| Мощность, рассеиваемая анодом | — | 2.2 | 2.2 | Вт |
| Мощность | рассеиваемая первой сеткой | 0.2 | 0.2 | |
| рассеиваемая второй сеткой | 0.2 | 0.2 | ||
| Температура баллона лампы | — | 250 | 250 | °C |
| Устойчивость к внешним воздействиям | ||||
| Ускорение | при многократных ударах | 35 | 150 | g |
| при одиночных ударах | — | 1000 | ||
| Интервал рабочих температур окружающей среды | — | -60…+125 | -60…+200 | °C |

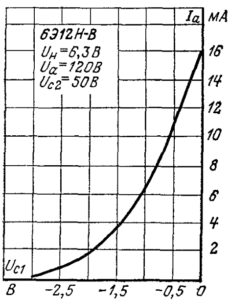

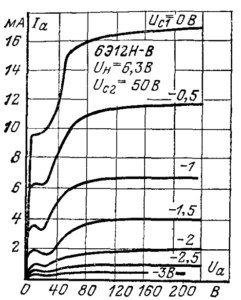

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
|
