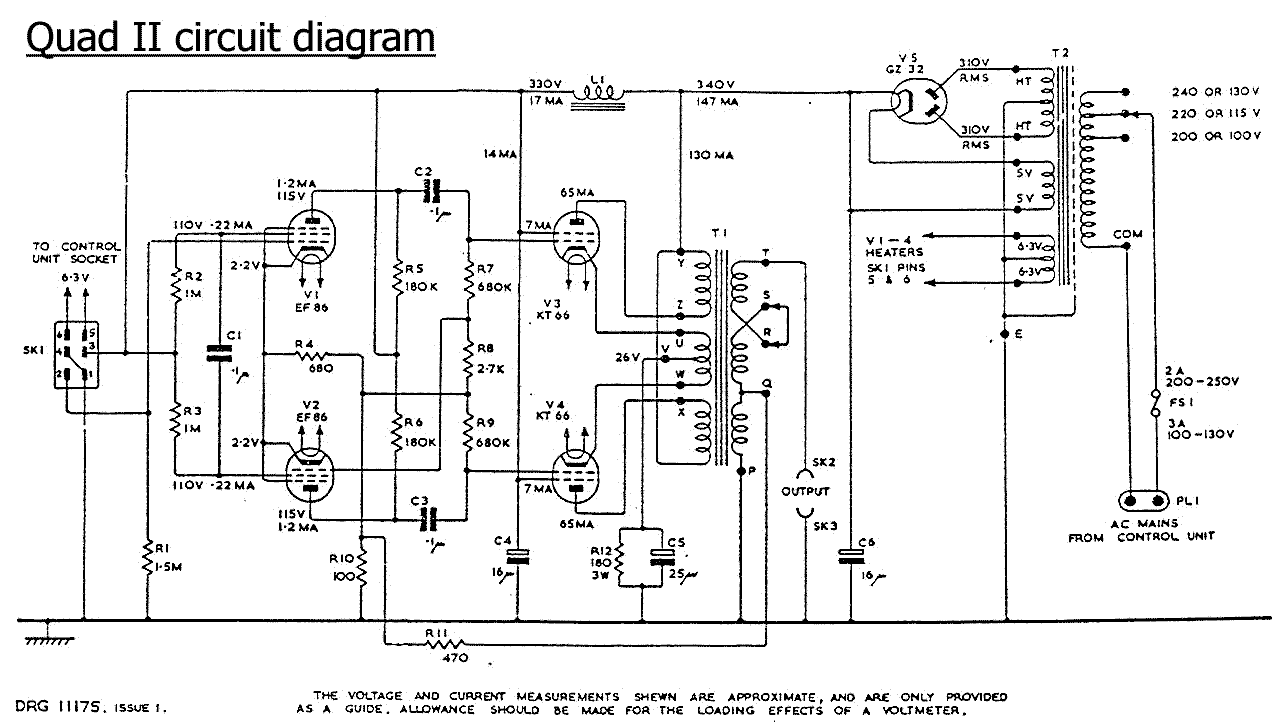

Схема классического двухтактного усилителя мощности Quad II: входная лампа EF86, выходной каскад на KT66.
^Нажмите для увеличения^
Нажмите на схему, чтобы открыть её в полном размере.
