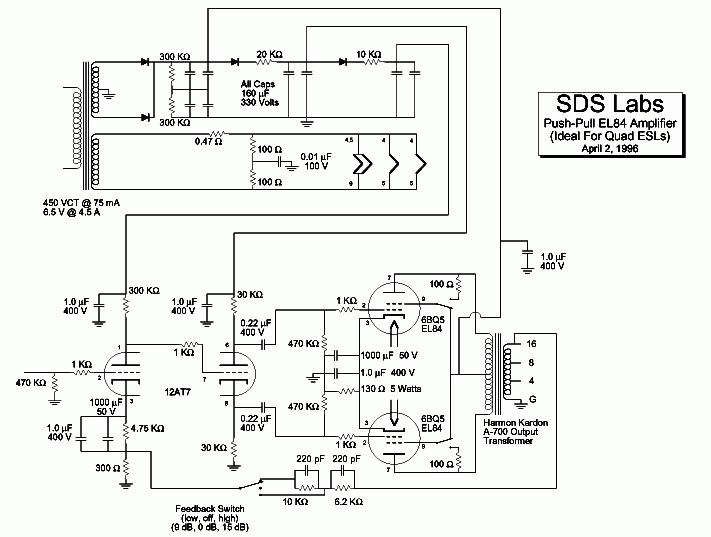

Схема двухтактного лампового усилителя на EL84 от SDS Labs.
^Нажмите для увеличения^
Нажмите на схему, чтобы открыть её в полном размере.
