После размещения статьи об использовании трансформаторов от "КИНАП"
было много вопросов и просьб читателей по переделке разнообразных ламповых усилителей.
Продолжая эту тему, хочу предложить Вашему вниманию очередное решение по переделке
усилителя "ЛОМО УО-4". Это относительно "современная" модель
лампового усилителя для озвучивания больших пространств, а именно залов. Используемый
набор ламп следующий: 6Н2П, 6Ф5П
и 6Р3С х 4 шт. Внешний вид усилителя,
то, что досталось для переделки можно увидеть на рисунке (выходной трансформатор
уже изъят).
^Нажмите для увеличения^
|
^Нажмите для увеличения^
|
Невооруженным взглядом сразу становится понятным, что из данного конструктива
выжата наибольшая мощность с соответствующими характеристиками и присущим классу
"В" звучанием. Говорить про качество ламп 6Р3С вообще не буду, это
отдельная тема.
Итак, приступим. На первый взгляд и принимая во внимание снятые характеристики,
выходной трансформатор подавал надежды. Выглядит он следующим образом (уже пропитанный
воском).
^Нажмите для увеличения^
Уже видна работа инженеров-рационализаторов. За 20 лет пропитка парафина с
воском куда-то исчезла вместе с металлическим экраном (как тут не вспомнить
пылесос "Ракета", который "дорационализировали" до того,
что он перестал выполнять первоочередную свою функцию — всасывать пыль). Перво-наперво
необходимо "сварить" трансформатор в воске (в последнее время я склоняюсь
именно к этому экологически чистому натуральному материалу). Как это делать,
наверное, уже все знают, если нет, то напомню. Надо взять две емкости, например,
два ведра разного размера так, чтобы малое с большим зазором входило в большое.
В малое ведро — погрузить воск, а в большое — налить воду и поставить на плиту
(водяная баня). После расплавления воска, погрузить в растопленный воск трансформатор
и на малом огне "варить" примерно 1-1,5 часа, иногда вытаскивая его
из воска, как бы встряхивая. Вода при этом должна слабо кипеть, а воск — нет.
Затем достать окончательно и дать немного остыть, а затем снова на мгновение
опустить в воск. От последней манипуляции он как бы покроется слоем воска. После
того, как трансформатор окончательно остынет, счистить подтеки воска. На этом
экзекуцию с трансформатором можно считать законченной. Перекоммутацию обмоток
делать не надо, способ включения в схему оставлен прежний.
Теперь о самой схеме. Так как выходной трансформатор сделан в расчете на малое
внутреннее сопротивление выходных ламп, по некоторым соображениям было решено
в качестве выходных — применить мощные триоды 6С33С.
За основу схемы было решено использовать схему прекрасно звучащего усилителя
А. И. Манакова на 6Э5П
и 6С33С, немного дополнив ее, а
именно — фазоинвертором на лампе 6С3П.

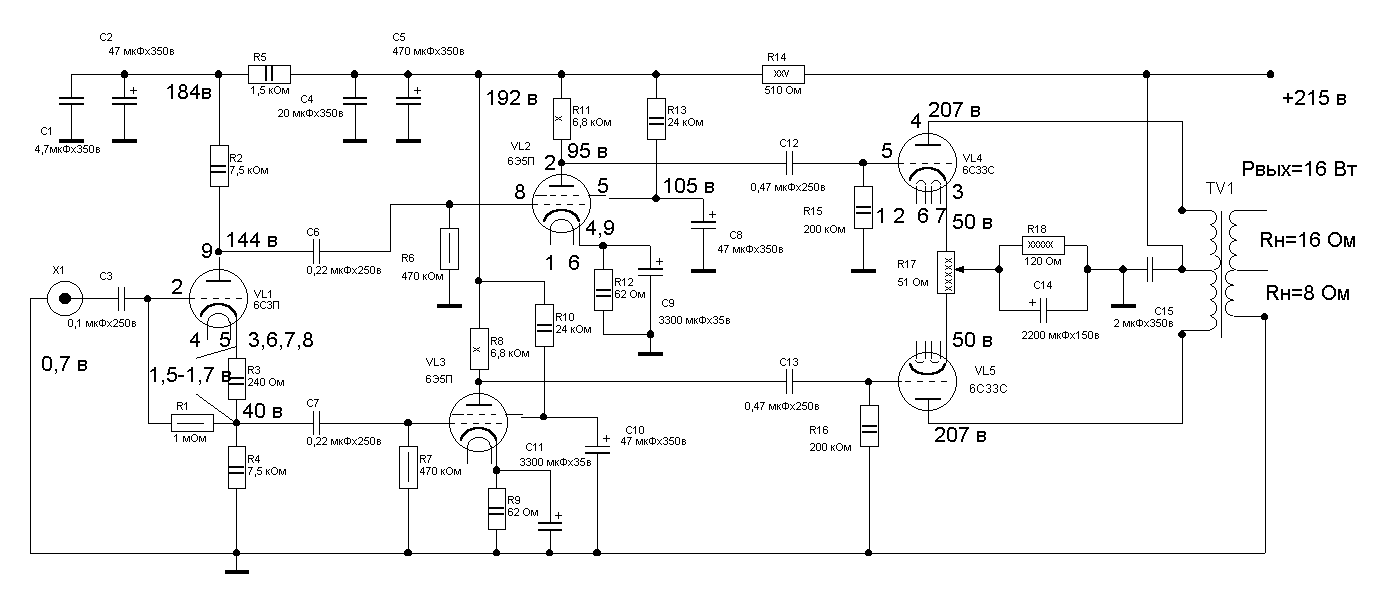

Что получилось — можно видеть на рисунке >>
^Нажмите для увеличения^
Выбор фазоинвертора продиктован следующими соображениями. Такая схема дает наиболее
симметричное разделение сигнала, и так как коэффициент усиления такого фазоинвертора
всегда ниже единицы, то понижается чувствительность самого усилителя, что в
данном случае на пользу.
Теперь о деталях. Резисторы R8, R11 — "ПЭВ-10", R14 — "ПЭВ-25"
и R18 — "ПЭВР — 50" , а в качестве остальных резисторов — использованы
"МЛТ" или "ОМЛТ", лучше, если достанете, "ВС".
Переменный резистор R17- ППБ-15Г. Конденсаторы в тракте сигнала мной были использованы
С3 — "ФТ", С6,С7,С12,С13 — "ССГ3", зашунтированы "К40-У9",
можно использовать конденсаторы "К71-7", "К40-У9" или "БМТ".
Электролиты лучше использовать импортные "Marcon" , "Rubicon".
По питанию электролиты шунтированы "К73-17" или "К78-Х",
а конденсатор С15 — "КБГ-МН", сгодиться и другой, например "МБГО".
Отдельно хочу сказать об идентичности отобранных элементов
в плечах усиления с точностью до 1%! Также должны быть отобраны лампы по идентичности
характеристик 6Э5П, 6С33С и наименьшему микрофонному эффекту 6С3П, 6Э5П!
Лампы 6С3П и 6Э5П
необходимо поместить в экраны, а панельки — на резиновые амортизаторы. Настройка
усилителя сводится к одинаковому размаху сигнала на сетках ламп 6Э5П
и 6С33С, а также к одинаковому току
покоя выходных ламп 6С33С (примерно
210 мА), который в малых пределах может быть скорректирован резистором R17.
Все измерения надо проводить после прогрева (примерно 1 час).
Блок питания данного усилителя следующий >>
^Нажмите для увеличения^
(на каждый канал свой блок питания).
В качестве силового трансформатора применен трансформатор "ТС250-2М"
от лампового телевизора. Единственная доработка — это намотка дополнительных
обмоток для накала выходных ламп и питания системы задержки подачи анодного
напряжения (см. рисунок). Конденсатор в фильтре анодного питания C4 — пленочный
типа "ДПС" и C3 — "К73-17", а электролиты лучше использовать
импортные, об этом уже говорилось. Силовые диоды "В10-12" шунтированы
конденсаторами марки "К73-17" или "К78-Х". Реле "ТКЕ52ПД1"
можно заменить другим на напряжение срабатывания 12в, но надо иметь в виду,
что ток коммутации достаточно большой, особенно его пиковое значение! Подбором
резисторов R5, R6 и конденсатора С7 добиваются четкого срабатывания реле и времени
задержки включения анодного питания (приблизительно 1- 1,5минуты). Транзистор
VT1 необходимо установить на радиатор.
В результате получился усилитель мощностью 16Вт с характеристикой 15-35000 Гц
по уровню -0,5 Дб.
Хочу выразить особую благодарность Дегтереву Александру Васильевичу, за предоставленный
для переделки усилитель.
Дмитрий Андреев,
