В канун Нового Года решился я на давнюю задумку: перевести свой усилитель на любимую лампу – 6С4С. Осуществить этот проект мешал неподходящий силовик, там не хватало накальных обмоток на все лампы.
Проблема разрешилась заменой силовика на пару анодно-накальных трансформаторов ТАН-31. Они, как оказалось, имеют очень удобный набор обмоток, это позволило применить перекрёстно-последовательную коммутацию и сделать выпрямитель на кенотронах со средней точкой. Без кенотронов схему включать нельзя, прямонакальные триоды требуют задержки анодного напряжения до прогрева катода. К тому же на кенотронах падает некоторый избыток напряжения, в результате не применяются никакие дополнительные гасилки .
Почему такое дикое анодное напряжение для лампы 6с4с, которую обычно слушают при 250 В? -выходной трансформатор ТВЗ1-6 тому причина. Он прижился в этом корпусе, к нему сделаны классные стяжные хомуты, всё вписывается в габариты ящичка, и другого не предвидится в ближайшем будущем. Так вот, у ТВЗ-шки дикий коэффициент трансформации – 44. Потому для получения хотя бы пары Ватт на 8 Ом нужно задрать анодное сколько хватит дури, а ток уменьшить. Так и вышло, когда отсимметрировал выходной каскад. Питание 420-425 В, ток 33-35 мА, мощность 2,5 Вт, выходное сопротивление очень низкое – 0,8 Ома. Для моей капризной акустики это значение – просто самое то.
Кенотроны можно заменить на 5Ц4С или 6Ц5С, 6Ц4П. Ток по 35 мА на канал – это для кенотрона любого просто мизер.

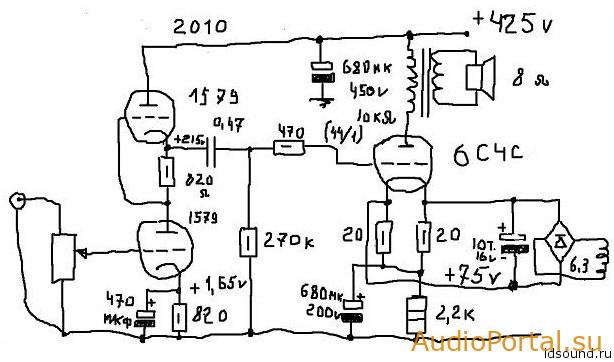

Собственно схема усилителя:
^Нажмите для увеличения^
^Нажмите для увеличения^
Ничего нового. СРПП на девятке в качестве драйвера, разделительная ёмкость и выходной каскад на 6С4С с автосмещением. Ток накала выпрямлен и сглажен простейшим выпрямителем.От этого же выпрямителя питается и накал входной лампы. Поскольку накальные цепи находятся под потенциалом катода выходного триода (75 В) оказалось возможным не разносить каскад СРПП по разным лампам а выполнить всё в одном баллоне.
При желании можно запитать входной каскад от повышенного до 500 В напряжения, с током через лампы до 3 мА и смещением под 2,5 В. Звук от этого только выиграет. Но тогда придётся разнести каскад СРПП по отдельным лампам (верхний этаж – один баллон, нижний -другой баллон)
При желании можно в катоде драйвера применить красный светодиод, вывести его наружу и получить пару элементов индикации.
Если трансформатор выходной будет на 5 кОм вместо 10 кОм как в данной схеме, нужно будет менять режим выходного каскада, тогда его питание снизится до 360 В, ток увеличится до 50-55 мА, анодное напряжение будет 300 В, резистор в катоде будет 1 кОм или 820 Ом примерно. Чутьё вырастет немного, вырастет выходное сопротивление до 2,5 Ом. Мощность будет 3 – 4 Вт.
В схеме драйвера были опробованы лампы: 6Ж51П триод, 6Ф12П триодная часть, 6С5С, но все они отошли на второй план когда применил 6Н9С. Это звучание можно обзывать как угодно, – слащавое, зализанное, замыленное , без верхов и т.п., (чего только ни сочинят наши аудиофилы), но абсолютная слитность звука, быстрота и лёгкость, исключительная музыкальность и комфортность – вот моя оценка этого звука.
Автор: А. Бокарёв
По материалам: tubeaudio.ucoz.ru
