Сабвуфер на 100 ГДН-3-8. Правильное акустическое оформление для 100 ГДН-3

Несмотря на хорошие характеристики 100 ГДН-3-8 она редко применяется в самодельных конструкциях. Среди радиолюбителей бытует мнение, что 100 ГДН не может воспроизвести глубокий бас. Причина этому – неудачное акустическое оформление в АС «Кливер» и «Корвет» 75 АС-001. Действительно, обладая самым высоким КПД в широкой полосе частот среди всех отечественных бытовых АС высшей группы сложности 75 АС имеет наихудшую АЧХ в области НЧ. По паспортным данным на частоте 25 Гц спад достигает уровня -19 дБ.

Акустическое оформление этой АС выполнено в виде ФИ с полезным объемом 57 л, диаметром трубы 75 мм и длинной 91 мм с частотой настройки ФИ 36 Гц.

Для расчета оптимального оформления были измерены реальные параметры 4 головок:

резонансная частота fр = 27 – 30 Гц
эквивалентный объем Vэ = 100 – 170 л
полная добротность Qts = 0,38 – 0,42

Учитывая, что Qts‹0,6, был рассчитан ФИ. Головкам с большей частотой резонанса соответствовала большая добротность и меньший эквивалентный объем. Такая взаимозависимость параметров обусловила небольшой разброс расчетный оптимальных объемов ФИ Vф = 110 – 130 л, несмотря на различия Vэ в 1,7 раза. Расчетная оптимальная частота настройки трубы ФИ fф = 25 – 27 Гц.

Расчет параметров туннеля ФИ является отдельной темой при конструировании. По рекомендациям М. Эфрусси диаметр трубы должен быть Dф = 0,39…0,63Dэф – эффективного диаметра диффузора. При этом достигается максимальная эффективность конструкции как по уровню звукового давления, так и по ширине рабочей полосы ФИ в окрестности частоты настройки, что позволяет настраивать ФИ на частоту ниже расчетной для расширения рабочего диапазона.

^Нажмите для увеличения^

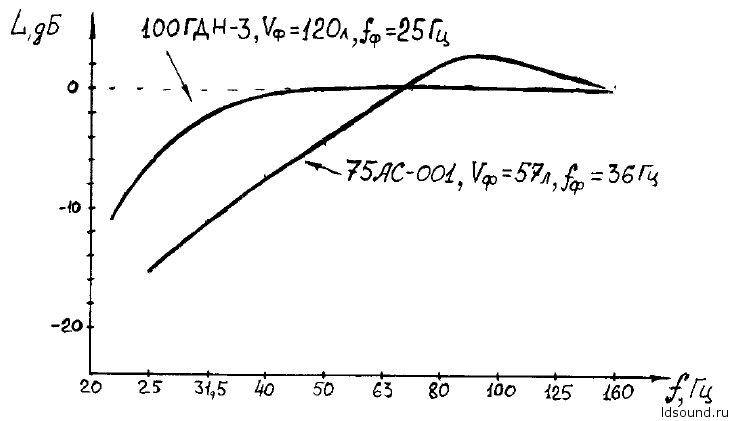

Анализ паспортных и измеренных характеристик 100 ГДН-3, а также результаты расчета оптимального оформления позволяют сделать вывод, конструкция 75 АС-001 яявляется не лучше для реализации потенциала НЧ динамика. АЧХ системы имеет значительный спад на частотах ниже 60 Гц и «горб» в области 80 – 90 Гц, что объясняется высокой добротностью в этой полосе частот, вызванным как малым объемом оформления, так и влиянием активного сопротивления катушки фильтра номиналом в 4,2 мГн.

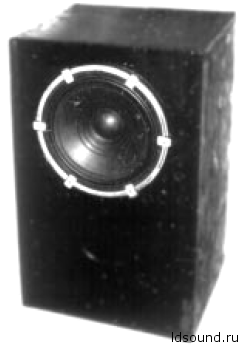

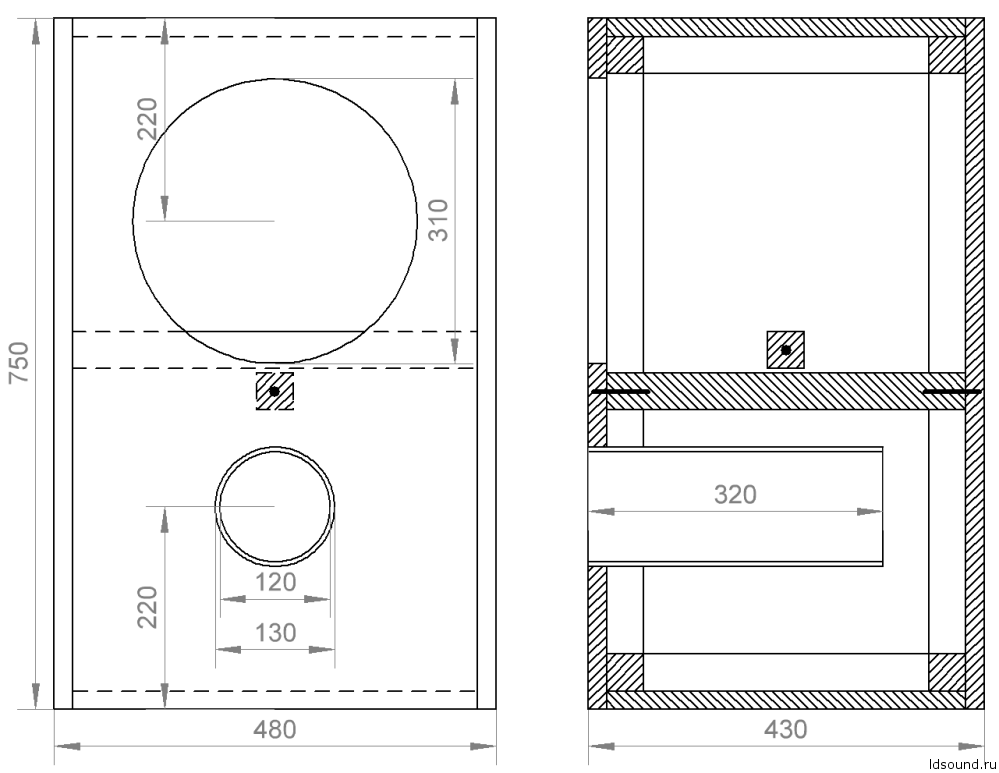

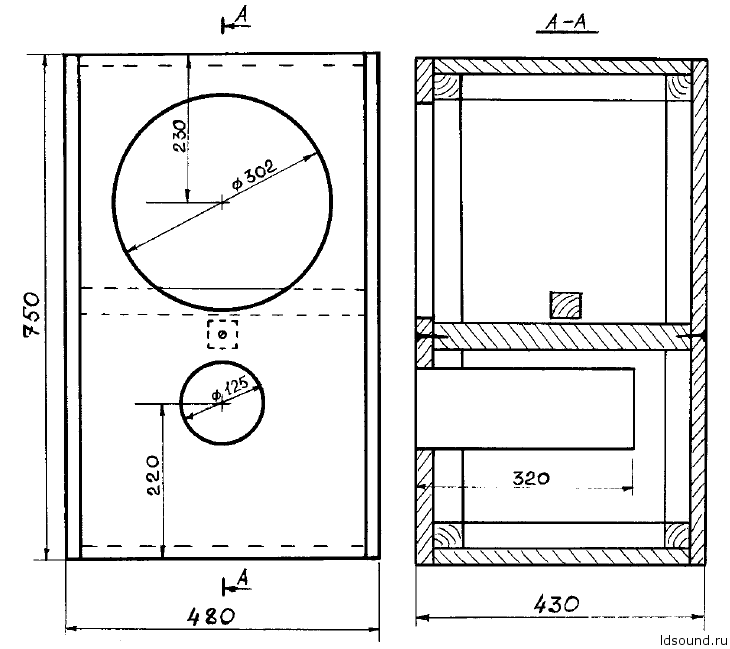

^Нажмите для увеличения^ Конструкция сабвуфера на базе 100 ГДН-3 реализована в виде ФИ размерами корпуса 750х480х430 мм (ВхШхГ). Объем корпуса около 120 л. Туннель ФИ имеет внутренний диаметр 120 мм, длину 320 мм и частоту настройки около 25 Гц. Диаметр туннеля составляет 0,48Dэф головки, что обеспечивает эффективность, близкую к максимальной. Ящик выполнен из фанеры толщиной 19 мм. При сборке использованы бруски сечением 40х40 мм. Соединения выполнены саморезами и клеем ПВА. Передняя и задняя, а также боковые поверхности попарно соединены сяжками-распорками из такого же бруска, размещенными примерно в середине стенок. Внутренняя поверхность корпуса оклеена линолеумом, затем – поролоном толщиной 20 мм. Головку крепят к передней панели снаружи шурупами с резиновыми шайбами. Труба ФИ склеена из нескольких слоев ватамна (толщина стенки 2,5 мм) и вклеена в отверстие на передней панели.
