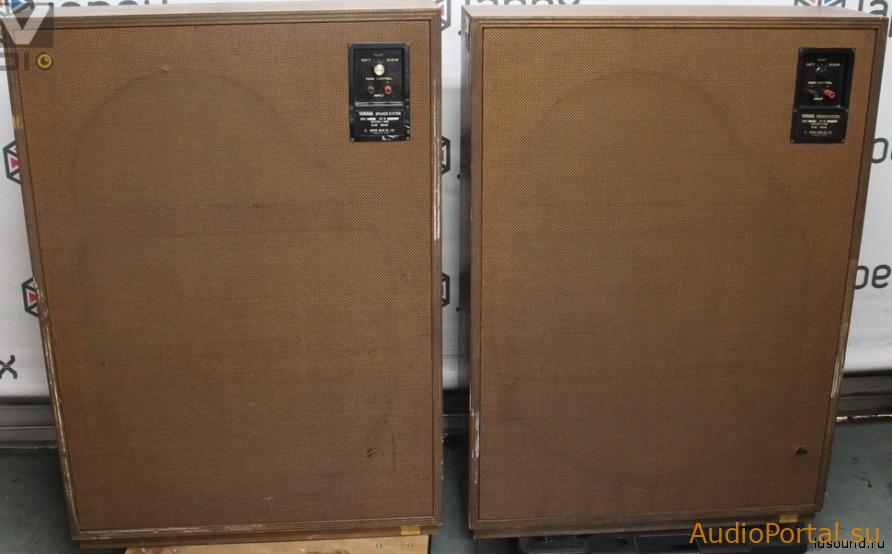

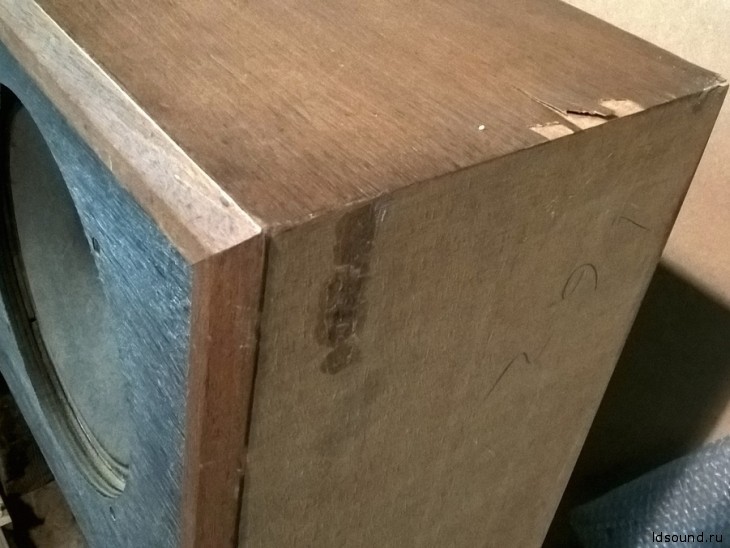

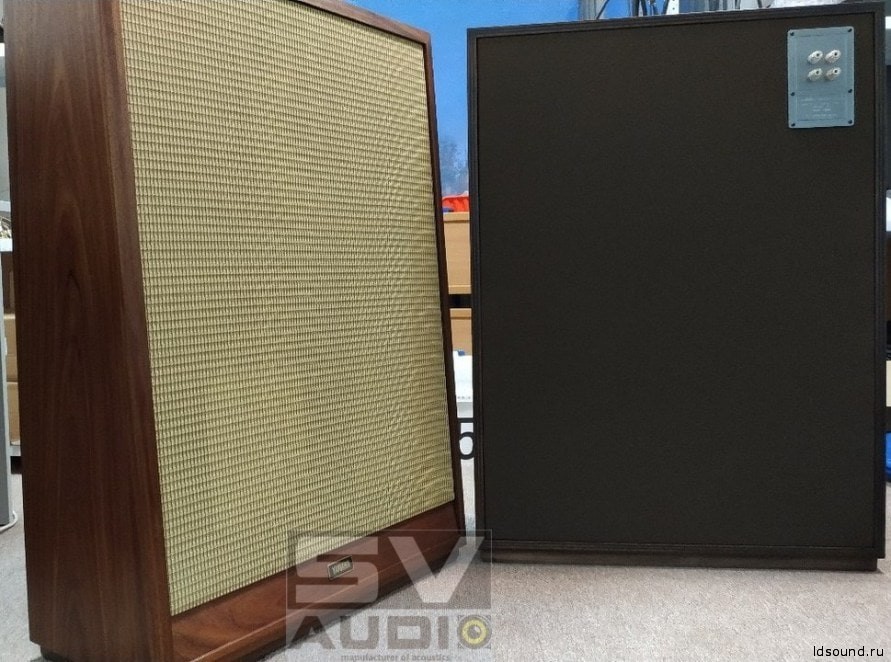

Акустика выпуска 1970 года, поступила на реставрацию в довольно потрепаном виде – отслоившейся шпон, сколы, вмятины небольшие по торцам и окантовки передней кромки (кромка из бука).
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

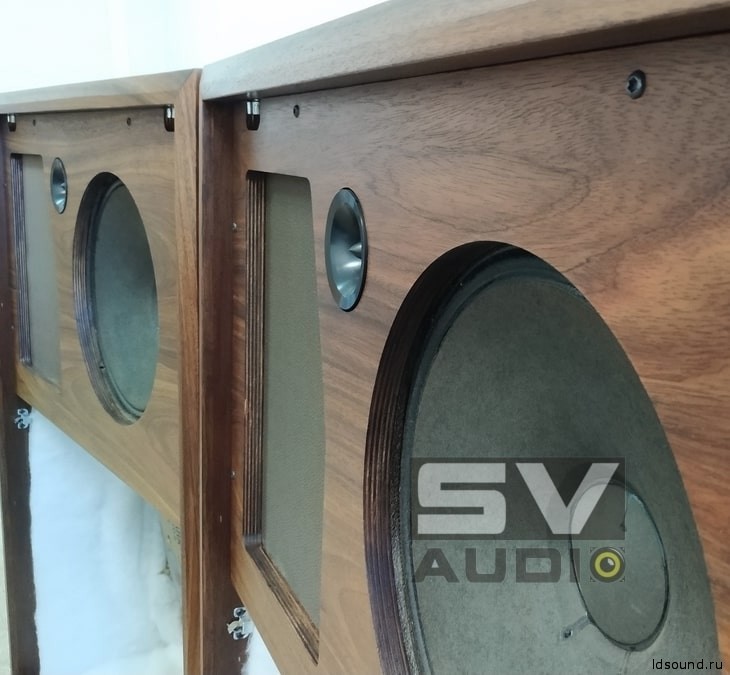

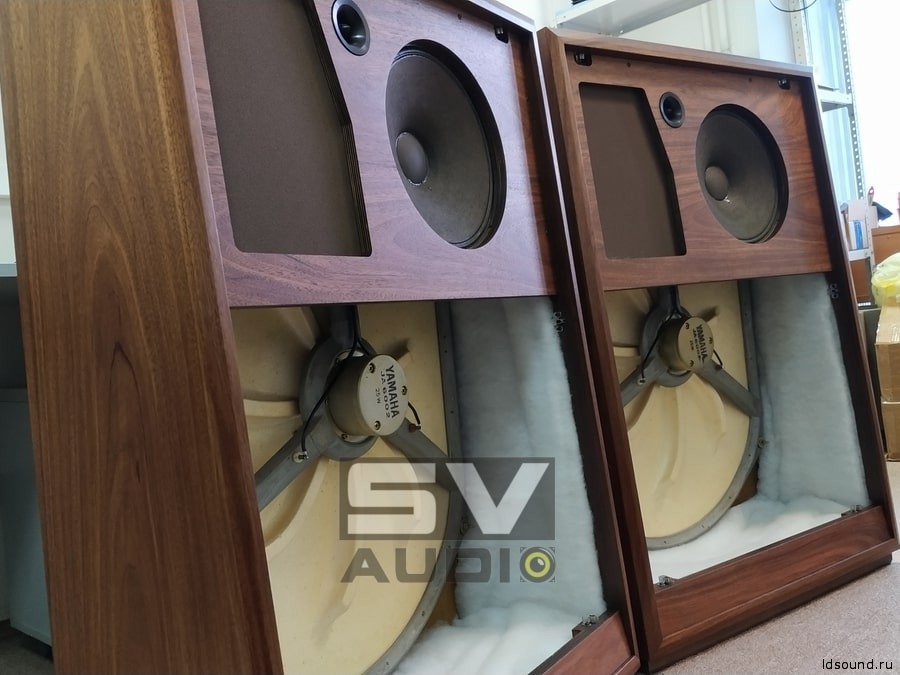

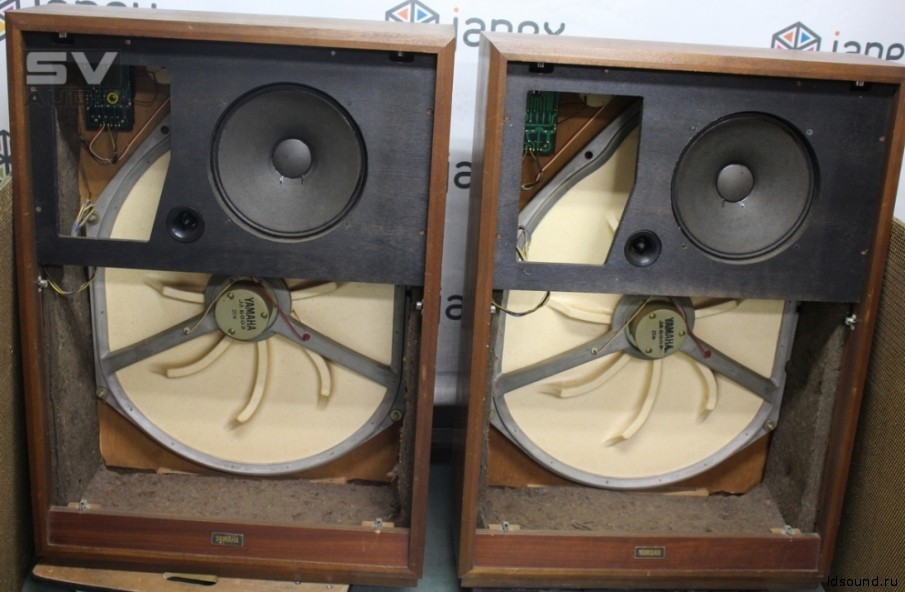

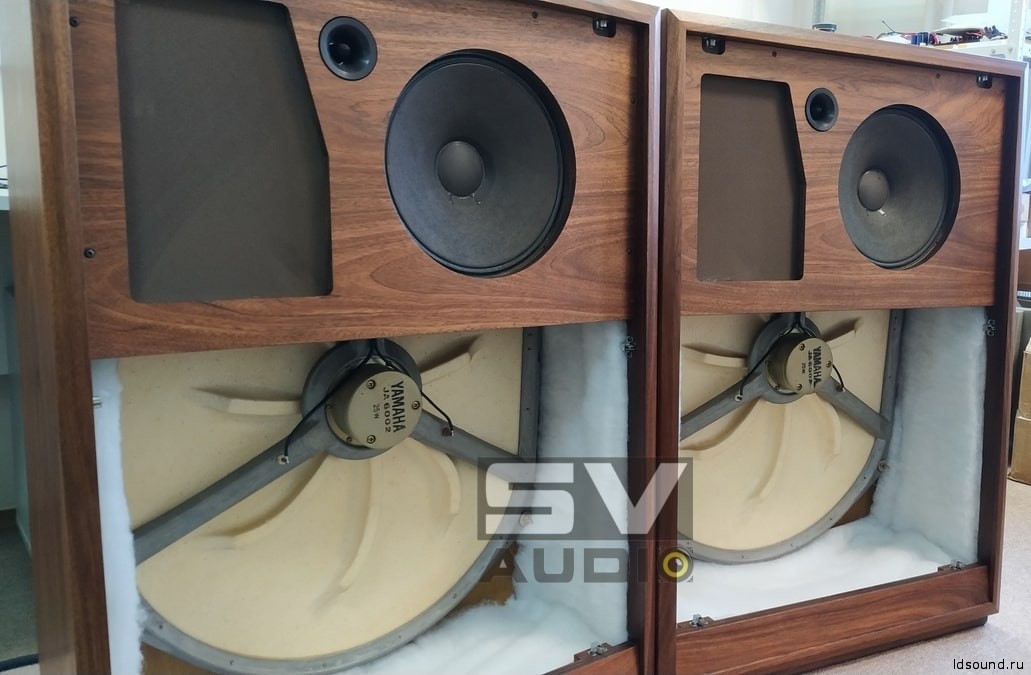

Корпус был полностью очищен от старого шпона и восстановлен. Подготовлен под новую отделку. Переделаны передние панели СЧ-ВЧ динамиков и отделаны шпоном (в оригинале просто покрашены черной краской), отверстия для ВЧ приподняты к верху по просьбе хозяина АС. До переделки можно посмотреть фото как выглядели передние панели раньше.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

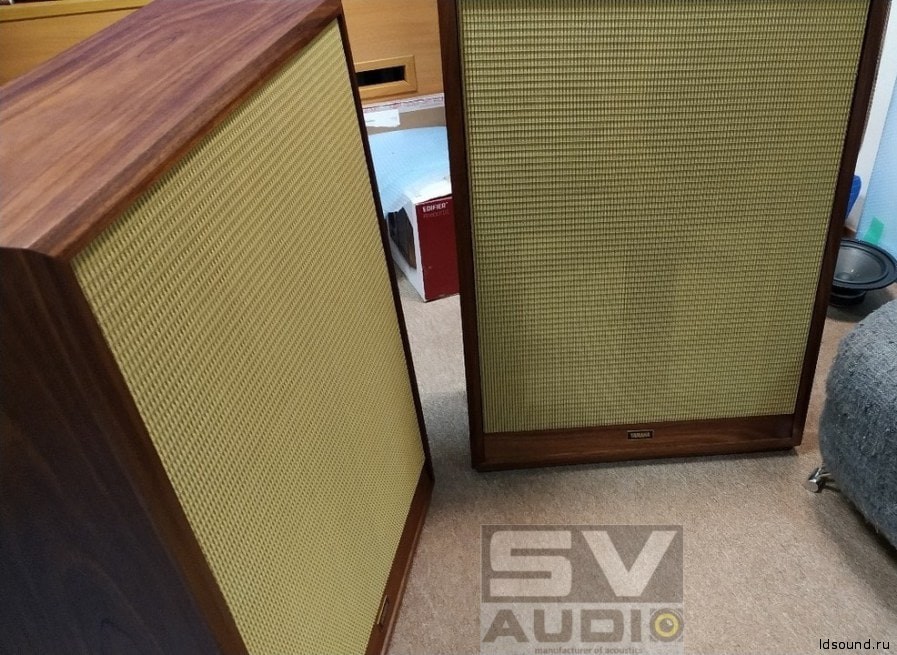

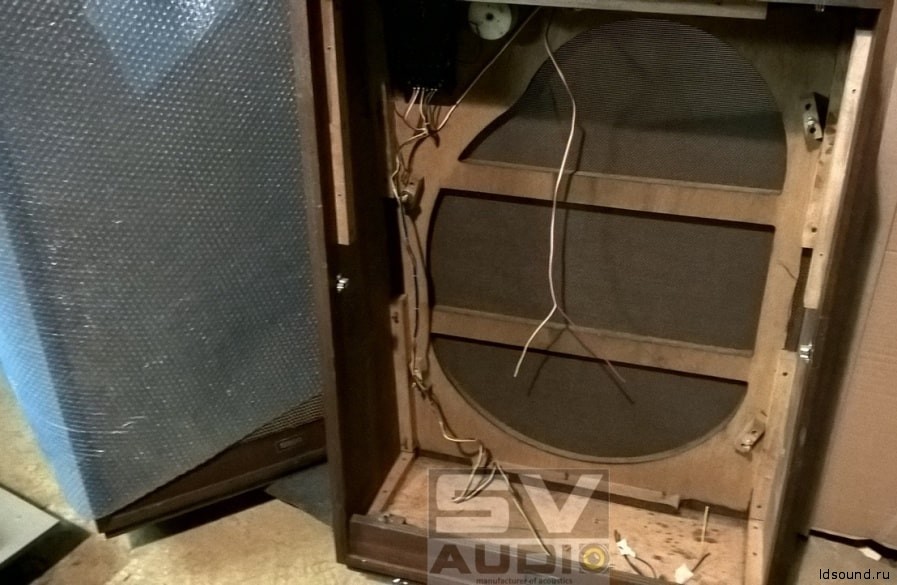

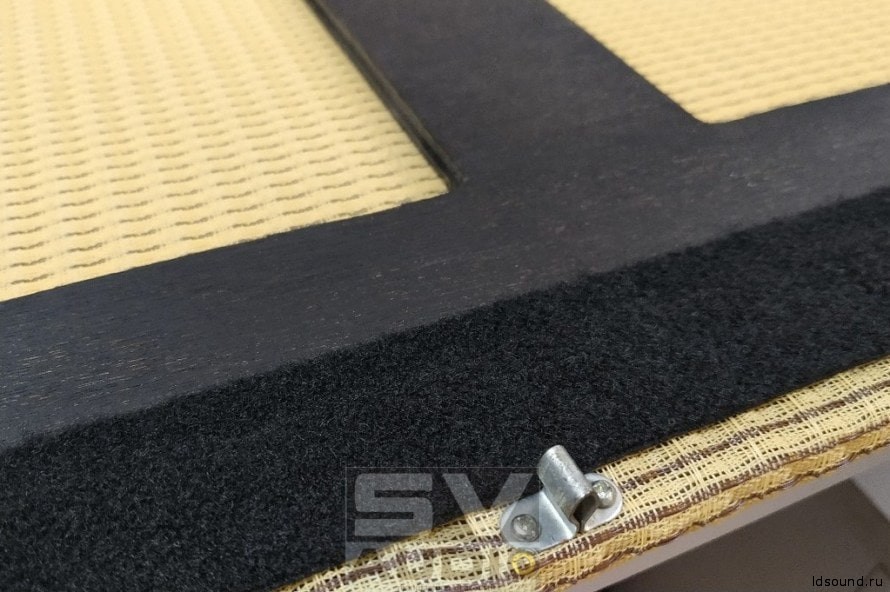

Были перетянуты фронтальные грили и грили НЧ динамика JA-6002 которой расположен на задней стенке. В свою очередь акустической тканью закрылось окно на передней стенке, как выглядело до этого можно увидеть на фото.
^Нажмите для увеличения^
^Нажмите для увеличения^

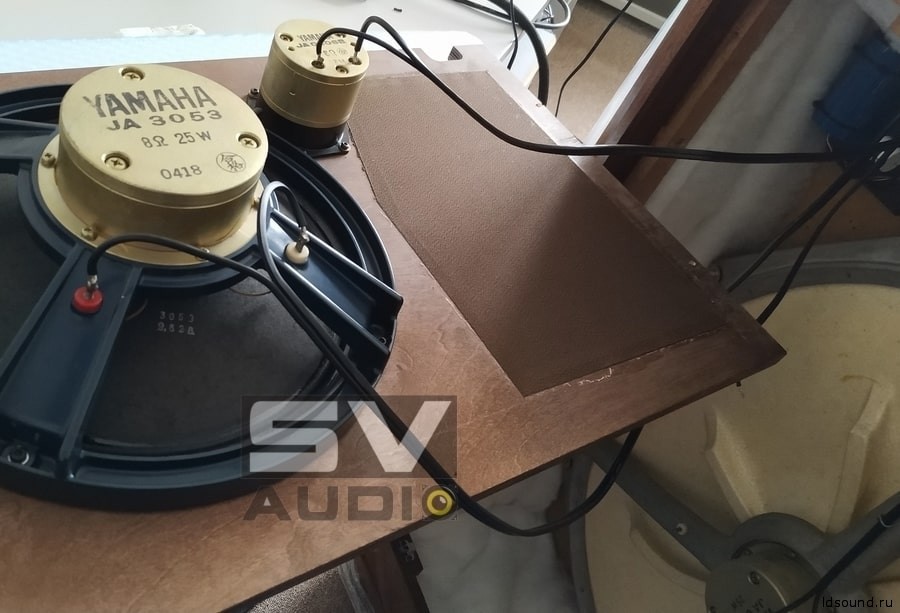

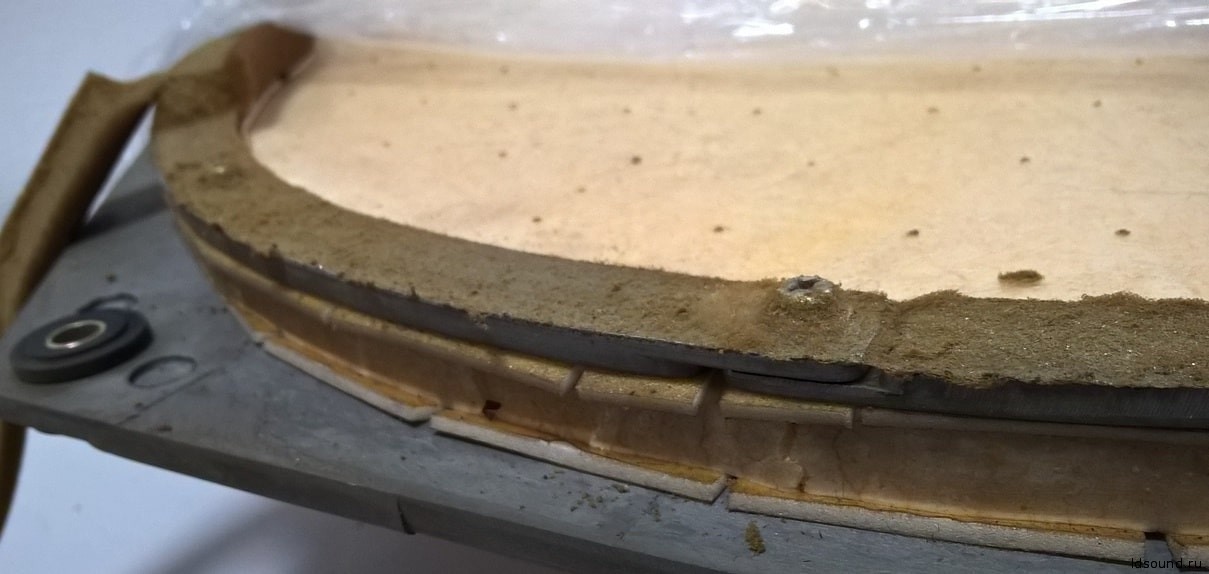

Заменены прокладки между прилеганием корзины динамика и задней панели. Там специальный зазор в 10 мм, т.е динамик крепится к панели через буковые проставки, которые обеспечивают зазор 10 мм между корзиной НЧ и панелью. Старые прокладки из поролона уже начали разлагаться. Это так же можно увидеть на фото.
^Нажмите для увеличения^
^Нажмите для увеличения^
У НЧ динамика JA-6002 были заменены подводящие, работа довольно таки аккуратная. В диффузоре диафрагмы используется уникальный пенопласт, выбранный из более чем 200 испытаний. Это предотвращает изменения качества из-за внешней влаги, и, поскольку удельный вес чрезвычайно мал, эффективность электрической энергии, необходимой для вибрации, превосходна.
^Нажмите для увеличения^
В приводном устройстве используется запатентованный суперанизотропный магнит Yamaha для снижения искажений. Характерной особенностью этого устройства является то, что площадь диафрагмы большая, поэтому звук распространяется хорошо, и, поскольку это многорезонансная система, она разделяется на несколько областей в верхней области и вибрирует макроскопически.
^Нажмите для увеличения^
^Нажмите для увеличения^

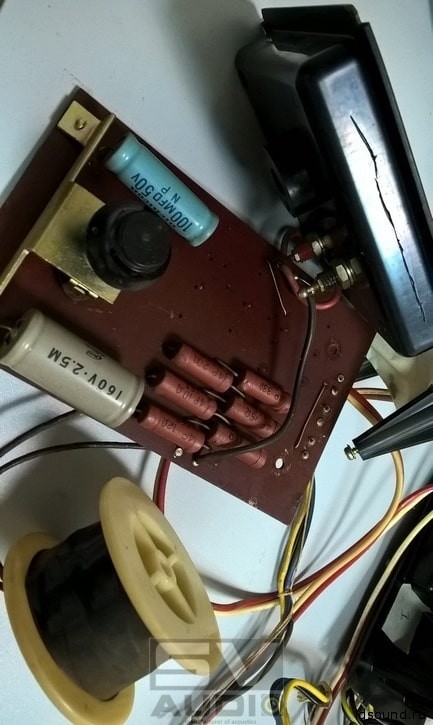

Кроссоверы пришлось переделать на новые с полной заменой всех комплектующих (их там не много, все 1 порядка), так как оставлять старые электролиты 60-х годов было как-то не разумно, тем более какой там с них звук. Кроссоверы переделаны на BI-AMP, раздельное усиление НЧ от своего усилителя мощности и отдельно на СЧ-ВЧ – на терминалах 2 пары разъемов. Заменен акустический кабель разводки. Заменено акустическое наполнение на новую синтетическую вату VISATON.
^Нажмите для увеличения^

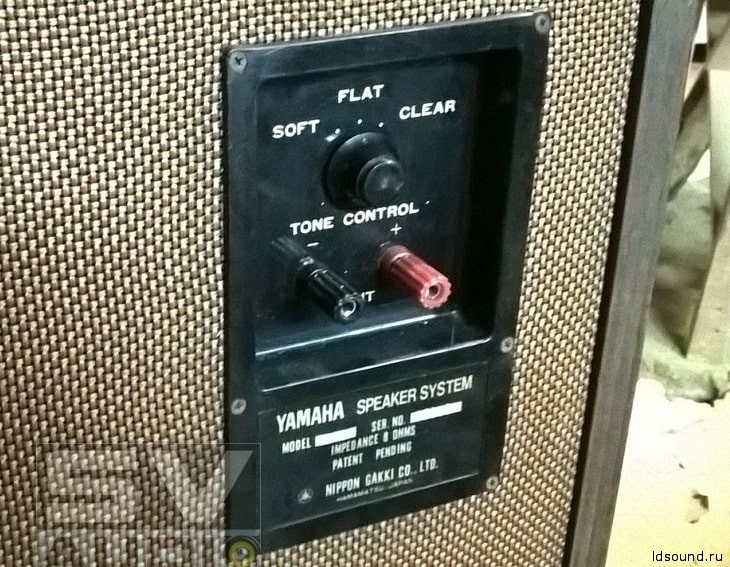

Изготовлены новые фрезерованные алюминиевые терминалы, с гравировкой, весь текст и шрифт сохранен как было на оригинальной наклейке. Старые пластиковые терминалы просто разваливались от малейшего закручивания/затягивания шурупов.
^Нажмите для увеличения^

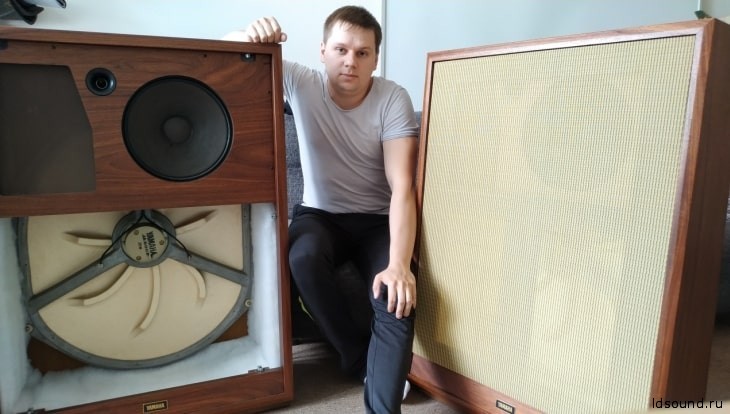

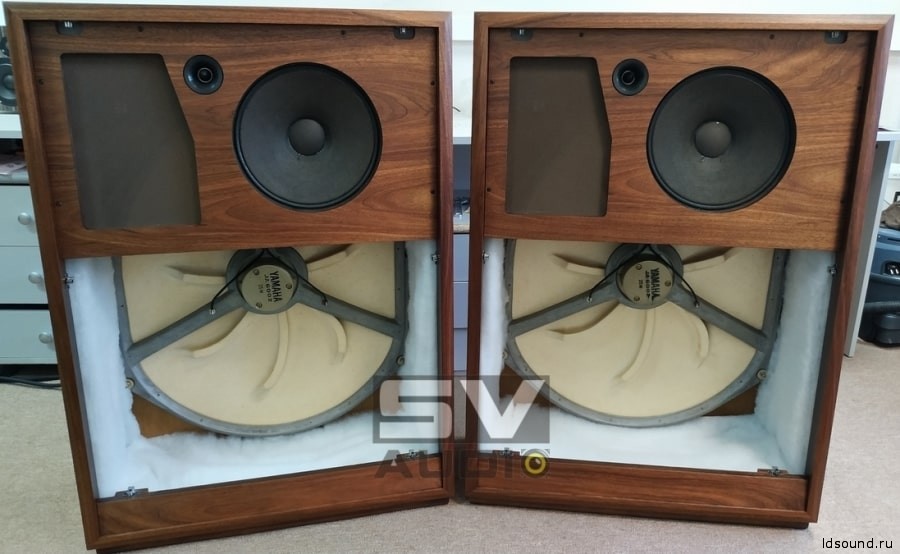

По звуку система звучит по-винтажному на те времена. Сегодня как Раритет. Какого либо очень качественного звука от нее не стоит ждать, по низким от 50 Гц и резкий спад ниже, в то время 1970 года особо ниже и не было музыки. Но барабаны звучат на удивление очень живо от такого лопуха JA 6002. С раздельным усилением НЧ – СЧ/ВЧ звучит намного лучше, чем с пассивным фильтром. С новым кроссовером на деталях MUNDORF звучание стало чище гораздо, чем со старыми электролитами.
^Нажмите для увеличения^
^Нажмите для увеличения^
